Руководство для технического персонала
38
17.4. Демонтаж клапана байпаса
Чтобы снять клапан байпаса, необходимо:
1) выключить котел (см. п. 10.4, стр.21);
2) перекрыть запорные краны на входе в котел и
выходе из него, слить воду из котла (см. п. 10.5,
стр. 21) (если запорных кранов нет, то слить воду
из всей системы отопления);
3) снять облицовку с котла (см. п. 17.1, стр. 36);
4) снять скобу 1 крепления выходной трубы КО (см.
5) вынуть трубу 2 из битермического коллектора 3;
6) вынуть клапан байпаса (см. Приложение I,
стр. 45);
7) неисправный клапан байпаса заменить.

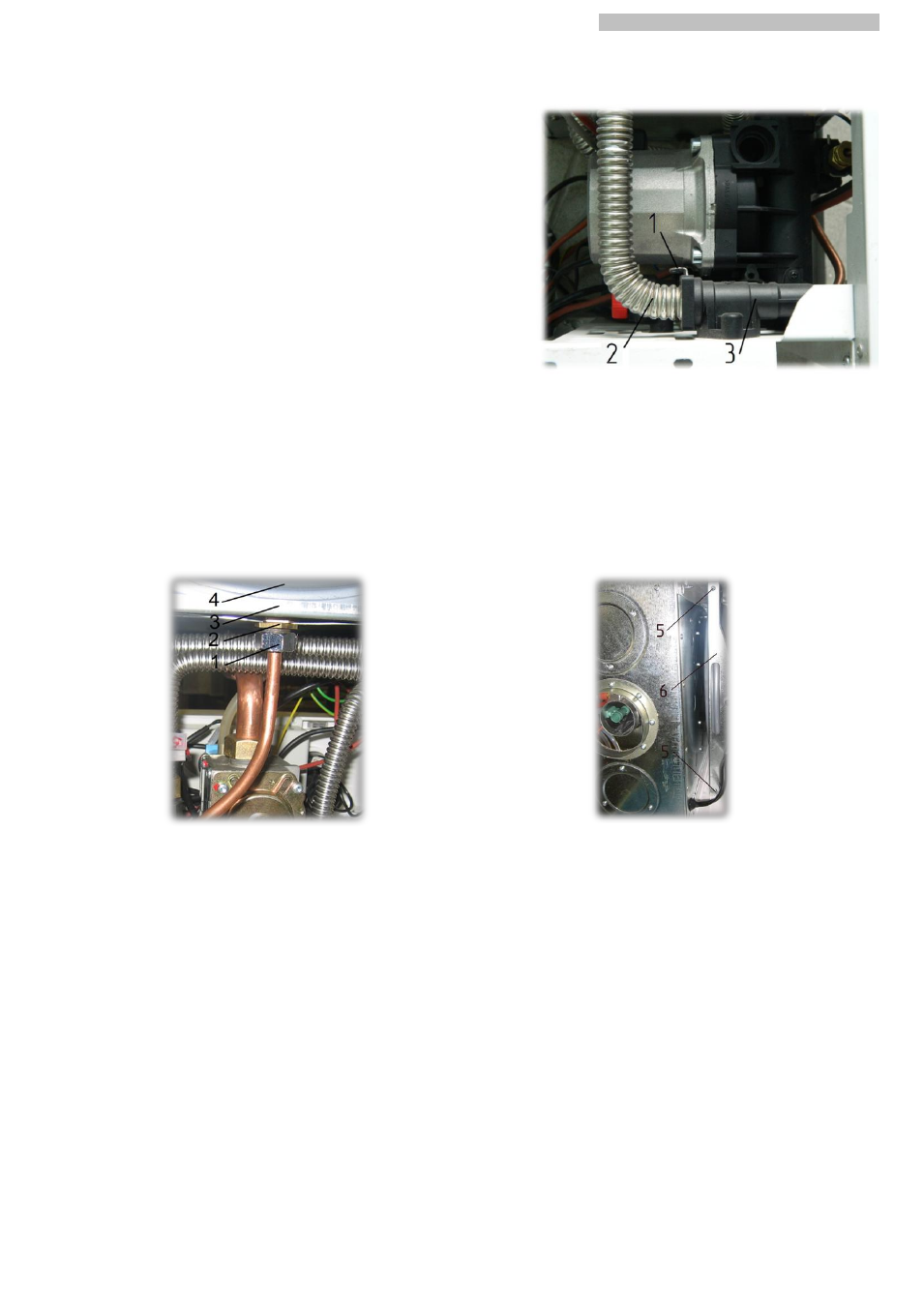

Рис. 18 Демонтаж клапана байпаса
Сборку производить в обратной последовательности.
17.5. Демонтаж расширительного бака
Чтобы снять расширительный бак, необходимо:
1) выключить котел (см. п. 10.4, стр.21);
2) перекрыть запорные краны на входе в котел и выходе из него, слить воду из котла (см. п. 10.5,
стр. 21) (если запорных кранов нет, то слить воду из всей системы отопления);
Рис. 19. Демонтаж трубы расширительного бака
Рис.20. Демонтаж расширительного бака
3) ключом на 22 отвернуть гайку 1 (см. Рис. 19) трубы расширительного бака 4;
4) ключом на 22 отвернуть гайку 2 крепления расширительного бака 4 к кронштейну 3;
5) отвернуть два винта крепления 5 (см. Рис. 20) верхнего кронштейна 6 к швеллерам котла;
1) снять верхний кронштейн 6 и вытащить бак из швеллеров, потянув его вверх.
Сборку производить в обратной последовательности.
18. УТИЛИЗАЦИЯ
По завершении эксплуатации котѐл необходимо демонтировать, выполнив следующие операции:
1) отключить котѐл от электросети;
2) перекрыть запорные краны на трубопроводах системы отопления, слить воду из котла (если
запорных кранов нет, то слить воду из всей системы отопления);
3) перекрыть запорный газовый кран;
4) отсоединить трубопроводы системы отопления, ГВС и газа;
5) снять котѐл со стены.
Необходимо помнить, что котѐл является потенциально травмоопасным объектом! Поэтому при
утилизации необходимо максимально обеспечить безопасность для окружающих.
Котѐл и его упаковка состоят из материалов, пригодных к вторичному использованию.
Демонтированный
котѐл
рекомендуется
сдать
в
специализированную
организацию.
