2.3. Габаритные и присоединительные размеры
A - выход контура отопления
G3/4;
Б – выход контура ГВС G1/2;
В - вход газа G3/4;
Г - вход холодной воды G1/2
Д - вход контура отопления
G3/4 (обратка);
Е – штуцер предохранительного клапана –
Ш16 / Ш18 мм

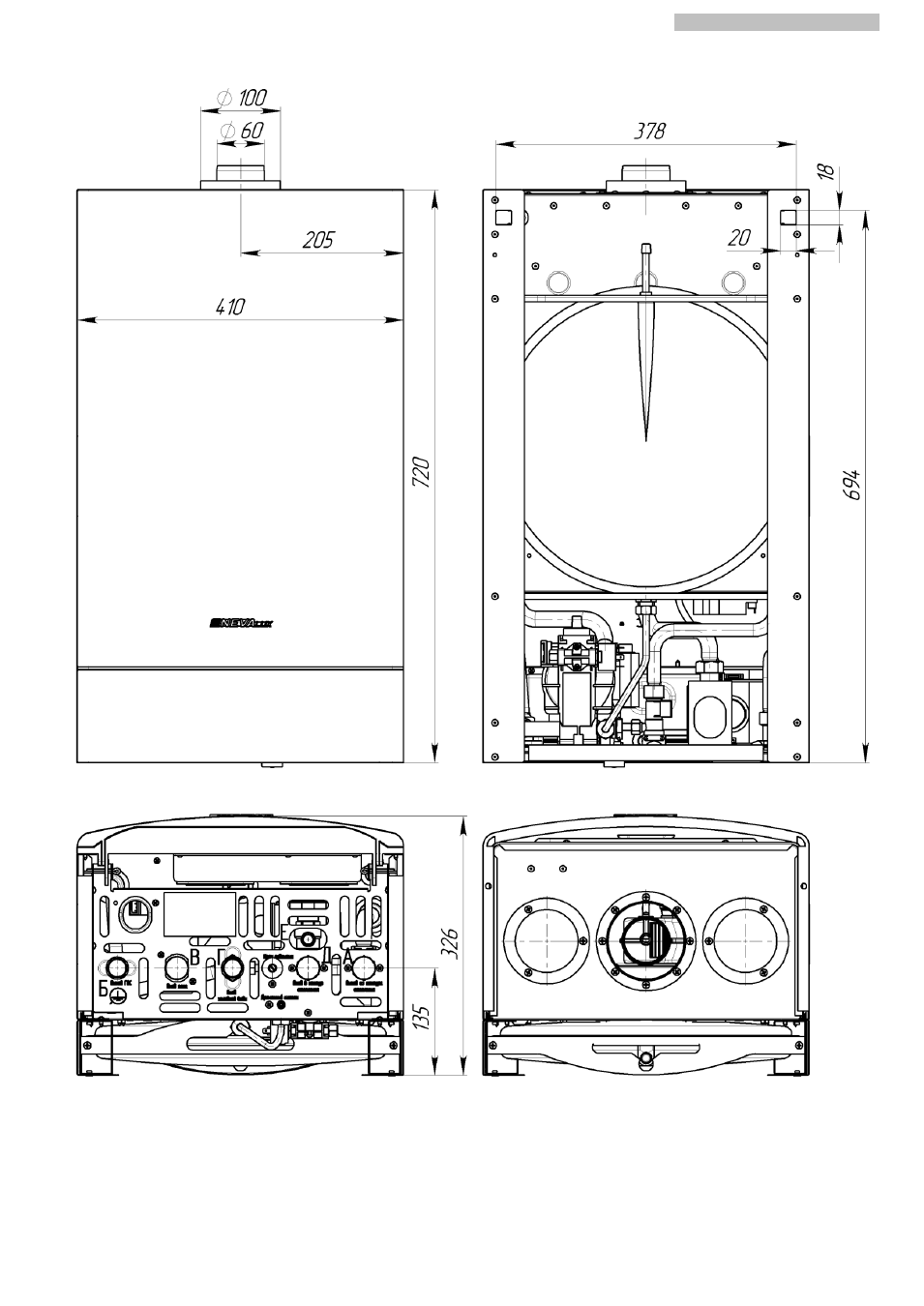

Рис. 1. Габаритные и присоединительные размеры котла
