Руководство для технического персонала
37
17.2. Демонтаж теплообменника
Чтобы снять теплообменник, необходимо:
1) выключить котел (см. п. 10.4, стр.21);
2) перекрыть запорные краны на трубах системы
отопления перед котлом, слить воду из котла (см.
п. 10.5, стр. 21) (если запорных кранов нет, то
слить воду из всей системы отопления);
3) снять блок горелочный (см. раздел 17.1, стр. 36);
4) отсоединить провода от термореле 4 (см. Рис. 15);
5) ключом на 30 отвернуть две гайки 1 крепления
труб к теплообменнику;
6) отвернуть два самореза 2 с каждой стороны
крепления теплообменника к задней стенке;
7) отвернуть семь саморезов 1 (см. Рис.16) крепления
планки 2 газоотводящего устройства и снять
планку;
8) снять теплообменник, потянув его на себя.

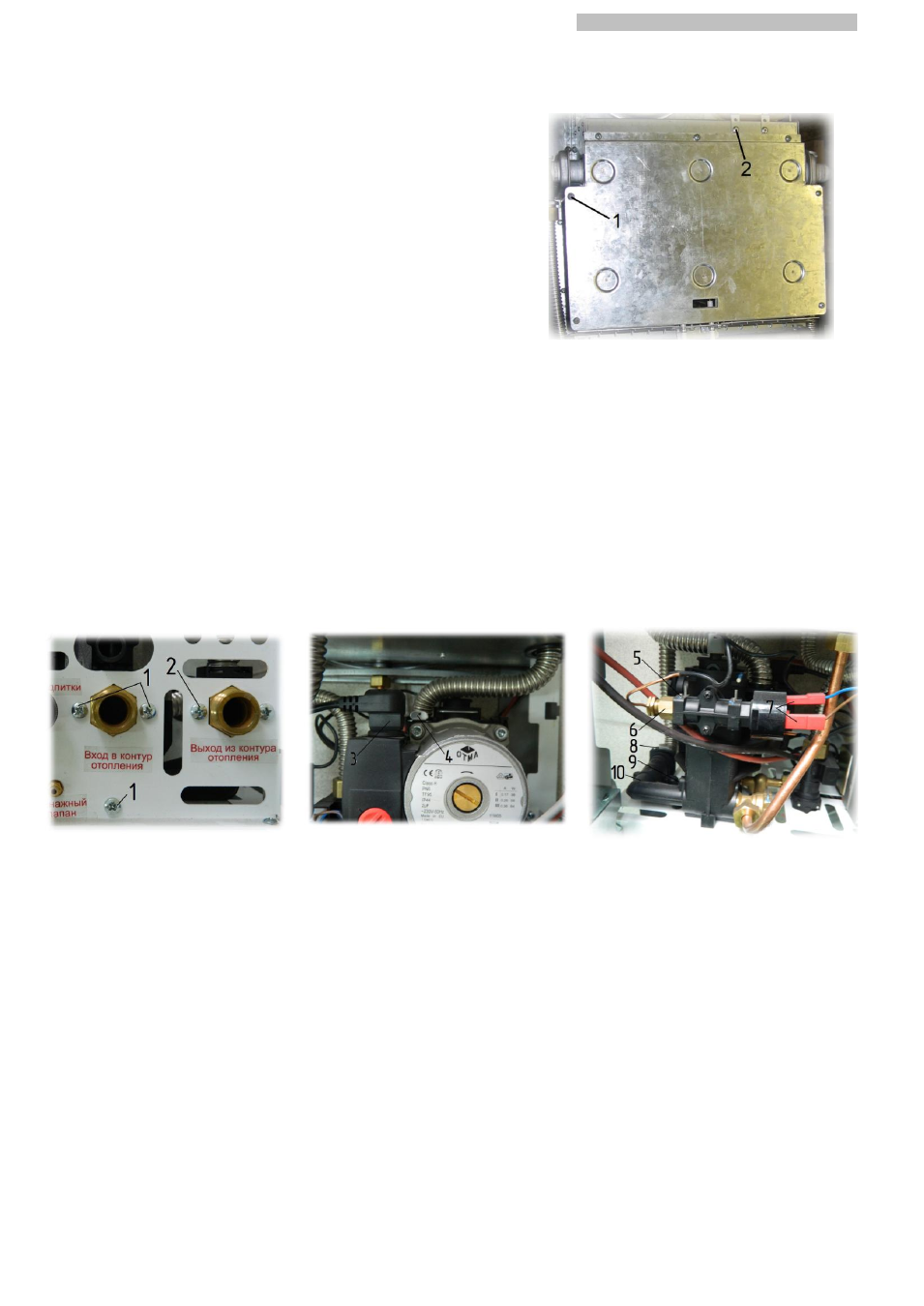

Рис. 16. Демонтаж теплообменника
Сборка производится в обратной последовательности.
17.3. Демонтаж насоса
Чтобы снять насос, необходимо:
1) выключить котел (см. раздел 10.4, стр.21);
2) перекрыть запорные краны на входе в котел и выходе из него, слить воду из котла (см. раздел.
10.5, стр. 21) (если запорных кранов нет, то слить воду из всей системы отопления);
3) снять облицовку и крышку с котла (см. п. 17.1, стр. 36);
4) ключом на 30 отвернуть две гайки 1 (см. Рис. 15) и отвести трубы в сторону;
Рис. 17. Демонтаж насоса
5) отвернуть на нижней панели три винта крепления насоса 1 и два винта 2 крепления
битермического коллектора;
6) отсоединить колодку 3 (см. Рис. 17)с проводами питания насоса из разъема;
7) снять скобу 4 крепления трубы с патрубка насоса и вынуть трубу вверх;
8) отсоединить штуцер манометра 6, вытащив скобу крепления штуцера 5 из корпуса насоса;
9) отсоединить провода с датчика давления 7;
10) снять скобу 8 крепления выходной трубы КО и отвести ее в сторону;
11) отвернуть винты 9 крепления битермического колетора 10 к насосу;
12) снять битермический коллектор;
13) извлечь насос, потянув его с усилием вправо – вверх.
Сборку производить в обратной последовательности.
