Составные части узла подпитки поз. 67, Составные части блока горелочного поз. 7 – Инструкция по эксплуатации NEVALUX 7224
Страница 49
Руководство для технического персонала
49

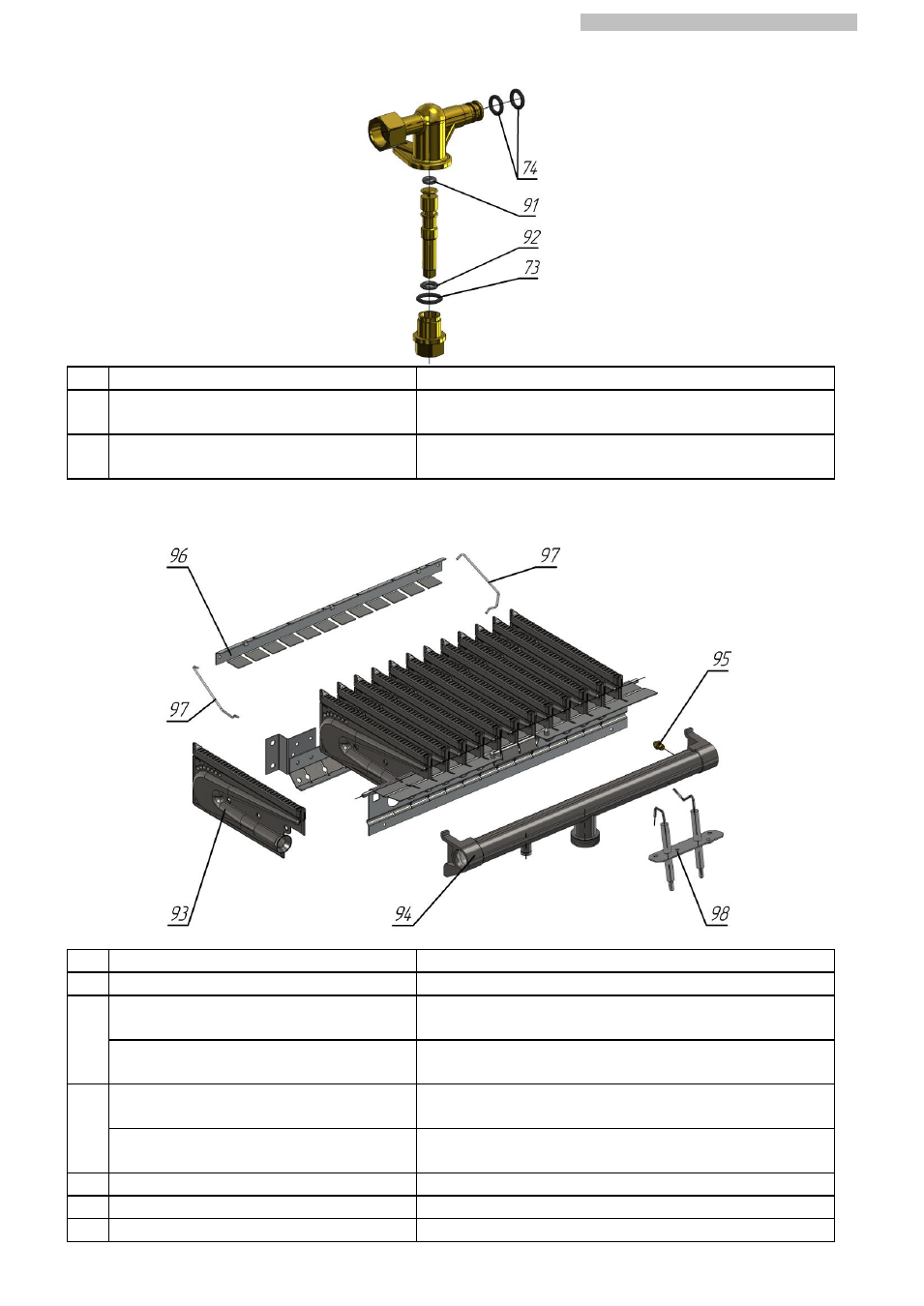

Составные части узла подпитки поз. 67
Поз.
Обозначение
Примечание
91
Кольцо OR 1,8x2,65
21000606700100
92
Кольцо OR 5,28x1,78
21000606400100
Составные части блока горелочного поз. 7
Поз.
Обозначение
Примечание
93
Секция горелки 3295.07.40.000
94
Коллектор в сборе
3295.07.20.000-10
Сопла Ø 1,31 мм (природный газ (G20,
2-
е семейство, группа Н), 1,3 кПа)
Коллектор в сборе
3295.07.20.000-11
Сопла Ø 0,79 мм (сжиженный газ (G30,
3-
е семейство, группа В/Р), 2,9 кПа)
95
Сопло 3295.07.20.005-19
Ø 1,31 мм (природный газ (G20,
2-
е семейство, группа Н), 1,3 кПа)
Сопло 3295.07.20.005-20
Ø 0,79 мм (сжиженный газ (G30,
3-
е семейство, группа В/Р), 2,9 кПа)
96
Планка 8223-22.003
97
Скоба 8223-22.006
98
Свечи в сборе 8223-22.060
