Руководство для технического персонала

52

Мембранные расширительные сосуды имеют ниппельные отверстия, которые служат для

регулирования и контроля величины давления в газовой части сосуда. После определения начального
давления необходимо замерить давление в газовой части сосуда (например: автомобильным
манометром) и спустить или добавить (например, автомобильным насосом) воздух до рассчитанной
величины давления. Одновременно с этим следует иметь ввиду, что для котлов NEVALUX начальное
давление в расширительном баке должно быть не ниже 0,1 МПа и не выше 0,3 МПа.

Более низкое давление может привести к сбоям в работе котла.
Полную ѐмкость расширительного сосуда можно рассчитать по следующей формуле:
Vc =1,099*Vi*Av*(Рmах +0,1) / (Рmах – Р),
где:
Vi - полный объем системы отопления в дм

3

;

Av - прирост объѐма воды в системе отопления от расширения при нагреве до максимально

возможной температуры;

Рmах=0,3 МПа - максимальное расчѐтное давление в расширительном баке (равно давлению

срабатывания предохранительного клапана);

Р - начальное давление в расширительном баке (рассчитанное по приведенной выше методике).

В случае, когда объем (ѐмкость) бака попадает между типовыми величинами, при выборе

руководствуются правилом: "первое большее".

В котле установлен сосуд ѐмкостью 6 дм

3

.

Если по вышеуказанным расчетам получится, что для данной системы отопления необходим

расширительный бак большей ѐмкости, то необходимо установить дополнительный расширительный
бак, величина ѐмкости которого будет равна разнице между рассчитанной величиной и емкостью
расширительного бака котла (6 дм

3

).

Например: по расчету система требует установки расширительного бака ѐмкостью 13 дм

3

, котѐл

оборудован сосудом 6 дм

3

, т.е. 13 – 6 = 7 дм

3

. Следовательно, необходимо установить дополнительно

сосуд ѐмкостью 7 дм

3

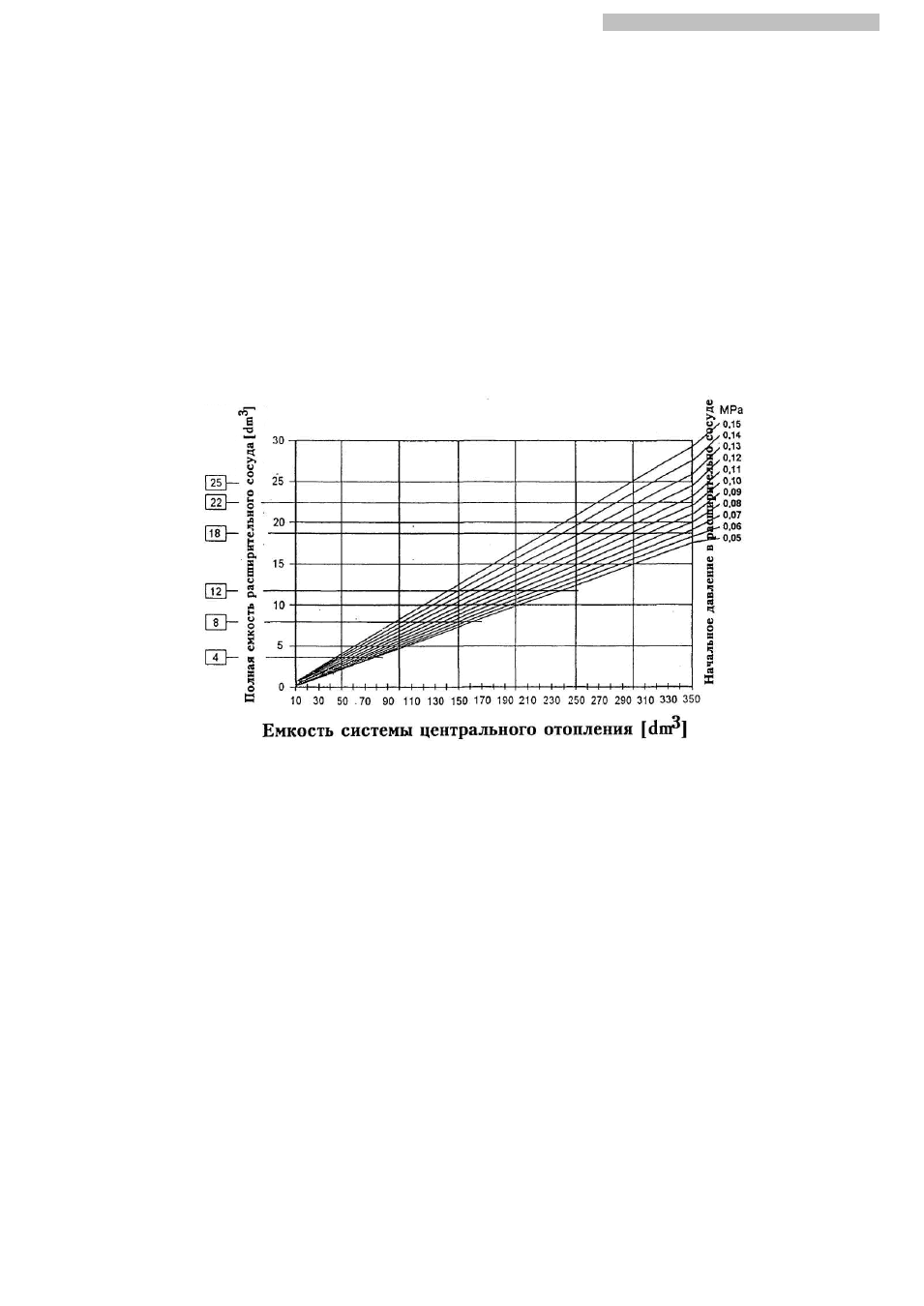

. По номограмме выбираем ближайший больший стандартный расширительный

бак емкостью 8 дм

3

.
