Руководство для технического персонала
24
13. ФУНКЦИОНАЛЬНАЯ СХЕМА И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА

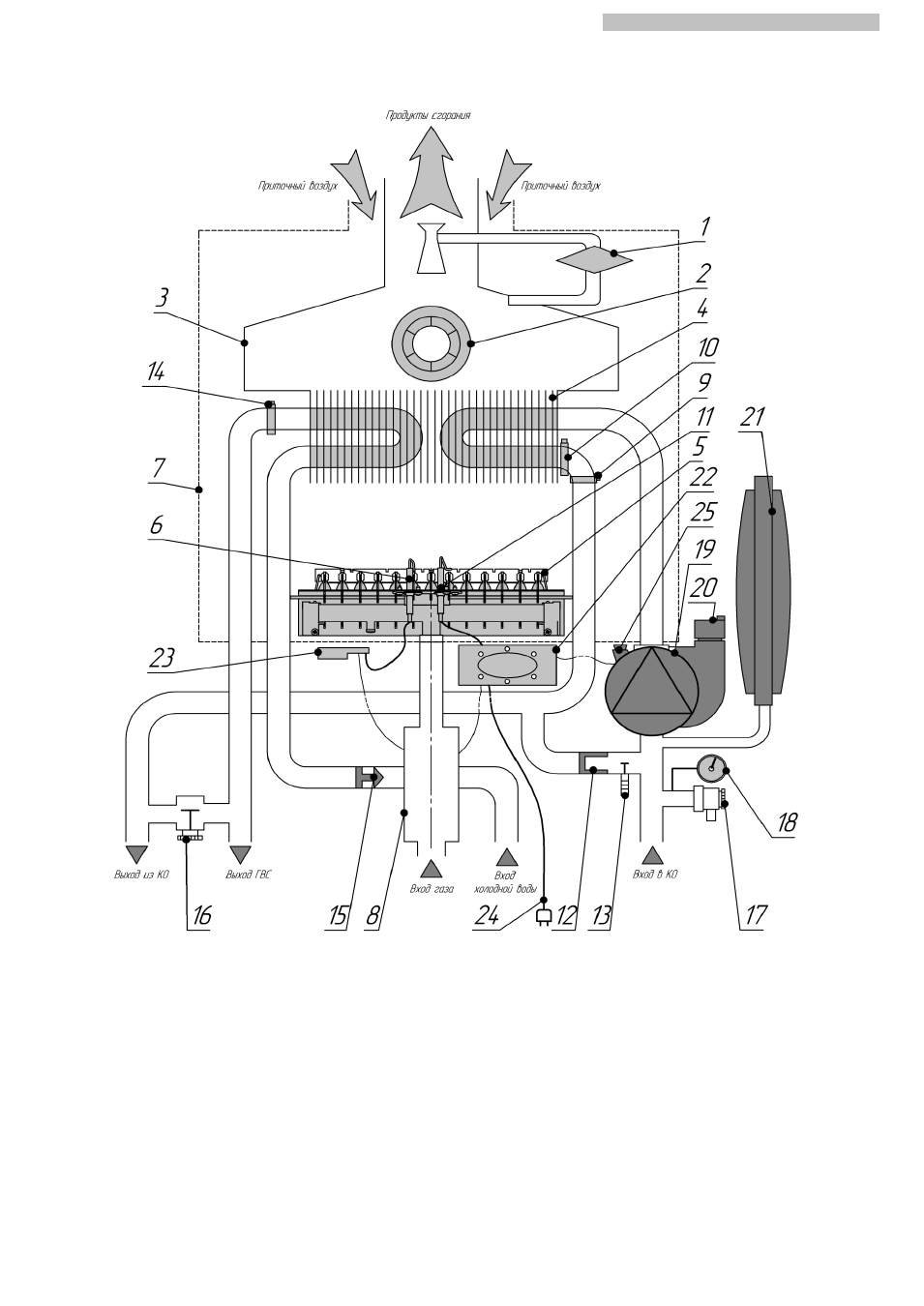

13.1. Функциональная схема котлов «NEVALUX−7224» и «NEVALUX−7218»
1 - прессостат воздушный;
2 - вентилятор;
3 - газоотводящее устройство;
4 - теплообменник;
5 - блок горелочный (горелка);
6 - свеча розжига;
7 - камера герметичная;
8 - регулятор подачи газа;
9 - термореле;
10 - датчик температуры контура
отопления;
11 - свеча ионизации;
12 - клапан байпаса;
13 - клапан дренажный;
14 - датчик температуры контура
ГВС;
15 - датчик протока контура ГВС;
16 - кран подпитки контура
отопления;
17 - клапан предохранительный
(контура отопления);
18 - манометр;
19 - насос;
20 - клапан отвода воздуха
(автоматический);
21 - бак расширительный;
22 - плата электронная;
23 - трансформатор розжига;
24 - кабель питания;
25 - датчик давления.
Рис. 12. Функциональная схема
