Приложение i – Инструкция по эксплуатации NEVALUX 7224
Страница 45
Руководство для технического персонала
45
Приложение I

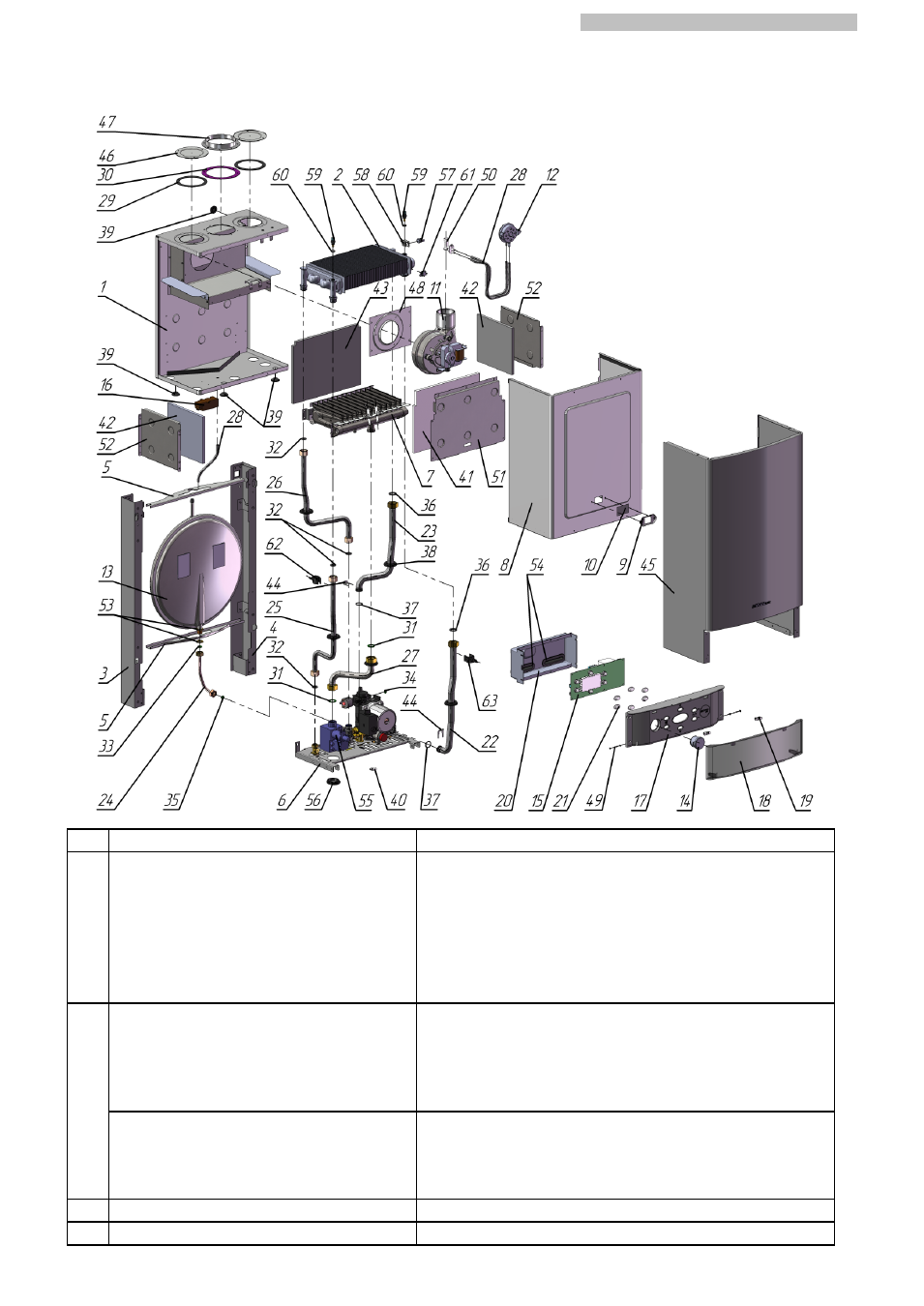

Каталог составных частей котлов «NEVALUX−7224» и «NEVALUX−7218»
Поз.
Обозначение
Примечание
1
Стенка задняя в сборе
Состоит из:
1)
Стенка задняя 7224-01.051
2)
Газоотводящее устройство 8223-01.200
3)
Заслонка 8223-01.002
4)
Планка 8230-01.005
5)
Кронштейн 8223-00.014
6)
Кронштейн 8223-00.015
2
Теплообменник 256350881801
Применяется совместно с прижимом
0409001010 (поз. 58), термореле HD8.5FC-9
(поз. 57), датчиками температуры
TP01AH1LQ
(поз. 59) и прокладками
медными 8223-02.003 (поз. 60)
Теплообменник QF/DSGLS-L270
Применяется совместно с термореле ТY60/А
В230AG-90°C (поз. 61), датчиком
температуры JXW-54 (14) (поз. 62) и
датчиком температуры JXW-54 (18) (поз. 63)
3
Швеллер 8223-01.110
4
Швеллер 8223-01.110-01
