39
Prietaiso aprašymas (Pav. A)
Maisto produktų malimo mašinėlė susideda iš:
1 Malimo mašinėlės pavaros – kiekviena mašinėlės pavara
yra pritaikyta sumontuoti su kiekvienu ZELMER gamybos
malimo bei pjaustyklės mazgu. Užpakalinėje pavaros
586 ir 686 gaubto dalyje yra ventiliacinės angos.
Malimo mazgo, į kurio sudėtį įeina:
2 Malimo ertmė
3 Sliekinis velenas su įtaisyta sankaba
4 Peiliukas
5 Sietelis su 4 mm skersmens skylutėmis
6 Veržlė
7 Dubens
8 Stumtuvo
Įrangos, į kurios sudėtį įeina:
9 Sietelis su 8 mm skylutėmis
10 Dešrų darymo antgalis
11 Distancinis tarpiklis
Mechaninė variklio apsauga (Pav. B)
1 Sliekinis velenas
2 Sankaba
3 Varžtas M5x20
Mašinėlė turi mechaninę apsaugą, kuri apsaugo variklį
nuo sunaikinimo – mašinėlės perkovimo atveju (pvz. į vidų
patekus kaulams), sliekinės pavaros sankabos dantukai išsi-
laužo.

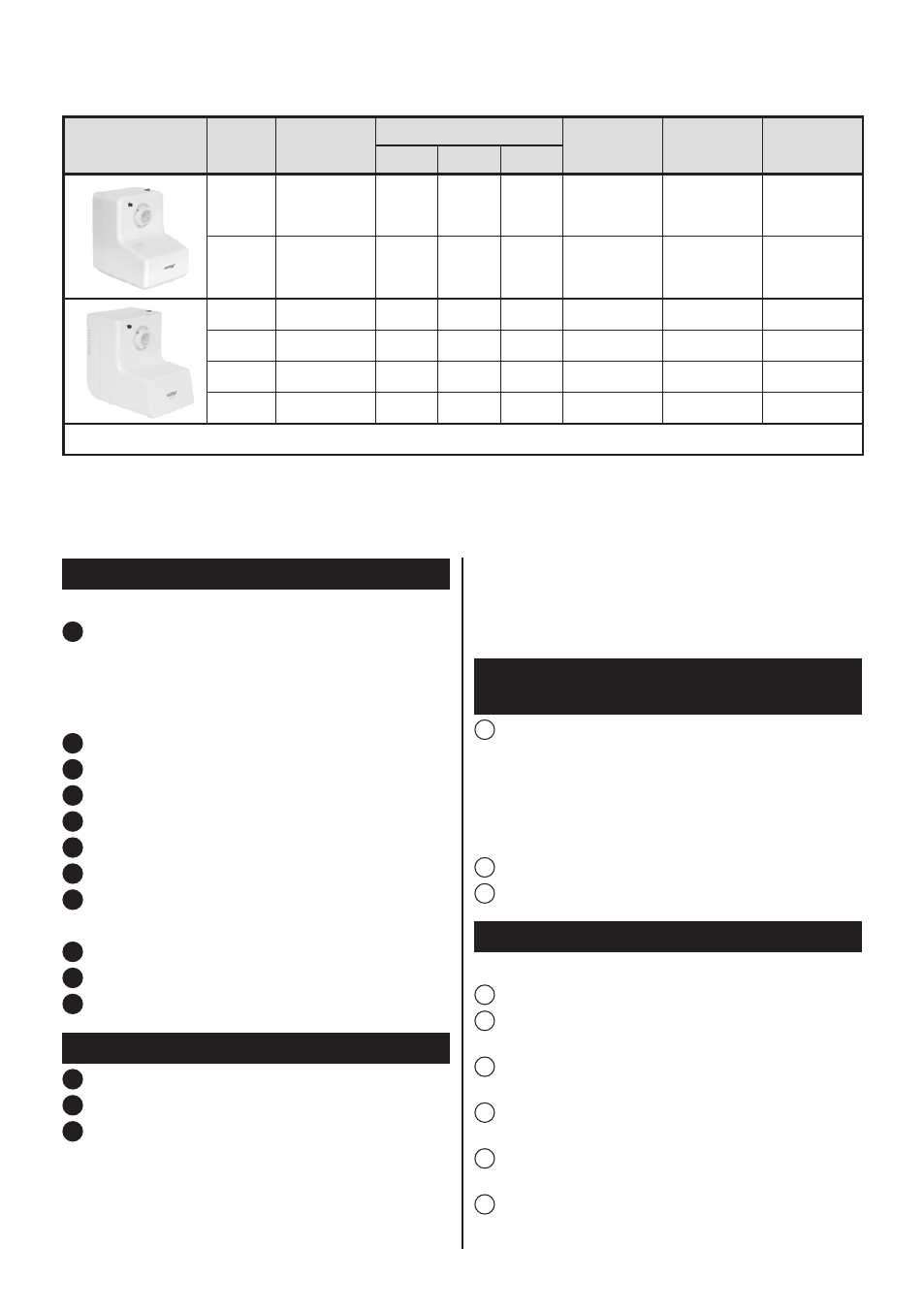

ZELMER MAŠINĖLIŲ TIPAI
Žemiau yra pateiktas malimo mašinėlių priedų asortimentas, su kuriuo yra susijusi ši instrukcija.
Pavara Tipas Peiliukas
Sietelis
Dešrų darymo
antgalis
Priedas
makaronu ir
pyragaičiams
Pjaustyklė
2,7 4 8
586.5
● ○ ● ● ● ○ ○
586.54
● ○ ● ● ● ○ ●
686.5
● ○ ● ● ● ○ ○
686.54
● ○ ● ● ● ○ ●
686.8
● ○ ● ● ● – ○
686.84
● ○ ● ● ● – ●
●
– pagrindinė įranga,
○
– papildomus priedus galima pirkti parduotuvėse,
–
– šiuo atveju priedas nepateikiamas
Mašinėlė komplekte turi tik vieną malimo mazgą.
Sunaikintą sankabą pakeisk nauja:
iš sliekinės pavaros su sunaikinta sankaba išsuk varžtą,
●
nuimk sužalotą sankabą,
●
uždėk naują sankabą ir prisuk ją varžtu.
●
Mašinėlės paruošimas darbui
ir jos paleidimas (Pav. C)
1 Pavarą pastatyk arti elektros tinklo rozetės ant kieto
pagrindo žiūrint, kad gaubte esančios ventiliacines angos
nebūtų uždengtos.
Prieš pirmą mašinėlės panaudojimą nuplauk įrangos
●
elementus.
Sumontuok atitinkamą priedą ir prijung jį prie pavaros.
●
2 Įdėk prijungiamojo laido kištuką į elektros tinklo rozetę.
3 Jungiklio mygtuku paleisk mašinėlę.
Darbas su malimo mazgu (Pav. D)
Į malimo ertmę paeiliui įdėk:
1 Sliekinį veleną su nukreipta į vidųį sankaba,
2 Ant sliekinio veleno strypo užmauk peiliuką su ašmeni-
mis nukreiptais sietelio link,
3 Po to sietelį, taip kad ertmės apvado iškyšulys įeitų į sie-
telio apvade esantį griovelį.
4 Suveržk visus malimo mazgo elementus – stipriai iki
pasipriešinimo.
5 Uždėk sumontuotą malimo mazgą ant pavaros ir pasuk,
kol išgirsi blokiruotės spragtelėjimą.
6 Uždėk dubenį ant malimo ertmės vamzdžio.
