35
Опис пристрою (Мал. A)
М’ясорубка складається з:
1 Приводу м’ясорубки – кожний привод пристосований
для монтажу кожного агрегату для рубки і шатківниці
виробництва А.Т. ”ZELMER”. У задньому корпусі при-
воду 586 та 686, знаходяться вентиляційні отвори.
Агрегату для рубки, до складу якого входить:
2 Камера рубки
3 Гвинт із змонтованою муфтою
4 Ножик
5 Сито з 4 отворами 4 мм
6 Гайка
7 Миски
8 Товкача
Оснащення до складу якого входить:
9 Сито з отворами 8 мм
10 Насадка для ковбас
11 Дистанційна вкладка
Mexaнічни (Мал. B)
1 Чepв’як
2 Муфта
3 Гвинт M5x20
М’ясорубка має механічне забезпечення, яке захищає
двигун від знищення – зубці приводної муфти виламу-
ються, коли м’ясорубка перевантажена (нп. коли всере-
дину потрапили кістки).

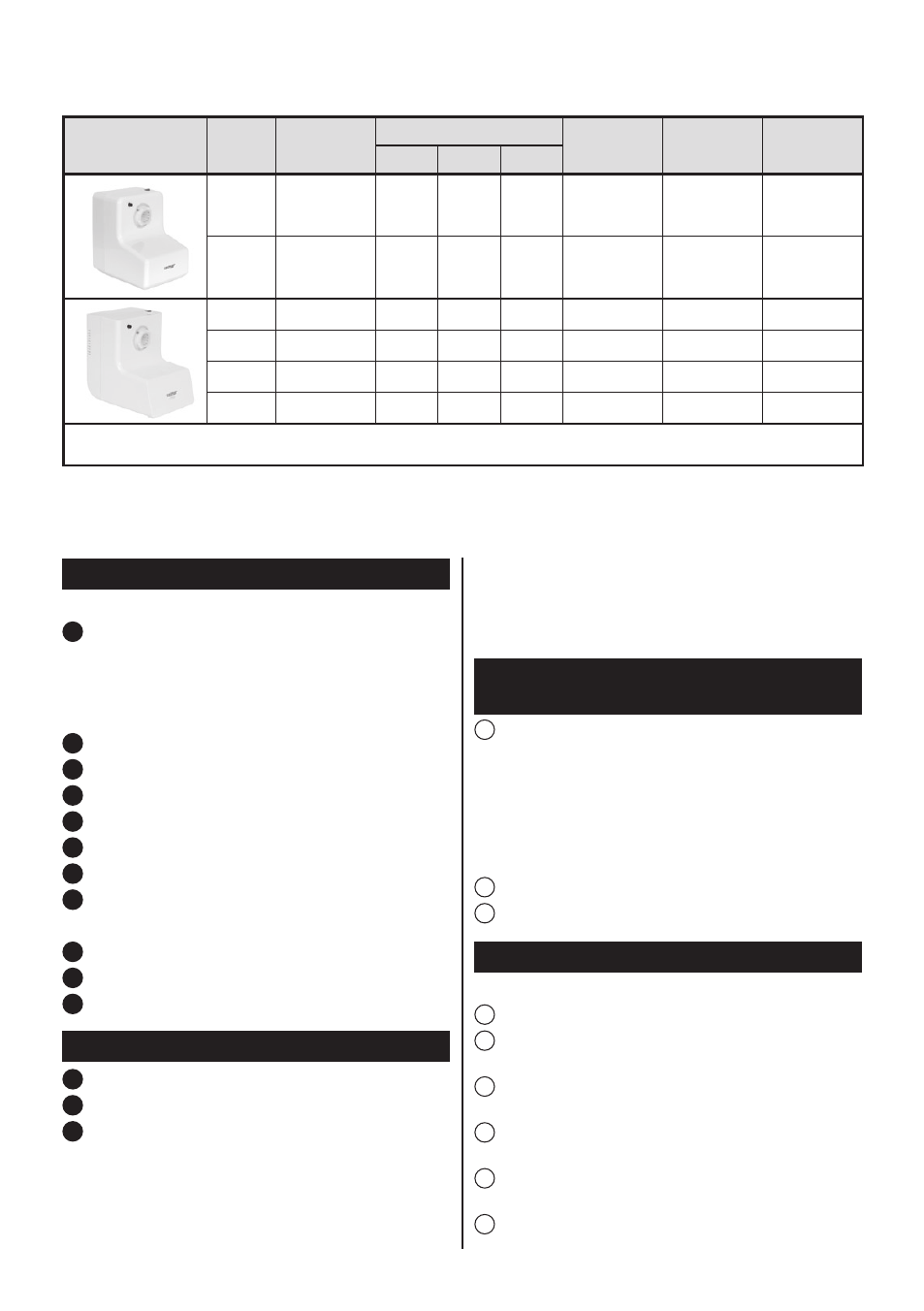

МОДЕЛІ М’ЯСОРУБОК ZELMER
Нижче наведений асортимент оснащення м’ясорубок, котрих стосується дана інструкція.
Привод Tип Ножик
Сито
Насадка для
ковбас
Haбip для
макаронів
i тістечок
Шатківниця
2,7 4 8
586.5
● ○ ● ● ● ○ ○
586.54
● ○ ● ● ● ○ ●
686.5
● ○ ● ● ● ○ ○
686.54
● ○ ● ● ● ○ ●
686.8
● ○ ● ● ● – ○
686.84
● ○ ● ● ● – ●
●
– основне оснащення,
○
– додаткове оснащення, можна купити в супермаркетах, магазинах електропобутової техніки,
–
– оснащення недоступне у цьому виконанні
Мкухонний комбайн оснащений тільки одним блоком для дроблення.
Знищену муфту слід замінити на нову:
в винті зі знищеною муфтою викрутити шуруп,
●
зняти знищену муфту,
●
поставити нову муфту і закрутити її шурупом.
●
Приготування м’ясорубки до роботи
і її запуск (Мал. C)
1 Привод поставити біля розетки, на тверду поверхню
таким чином, щоби не закривати вентиляційні отвори
в корпусі.
Перед використанням м’ясорубки вперше вимити
●
елементи оснащення.
Змонтувати відповідне оснащення і приєднати до
●
приводу.
2 Включити провід живлення в розетку електромережі.
3 Включити м’ясорубку кнопкою вимикача.
Робота з м’ясорубкою (Мал. D)
До камери рубки вставити по-черзі:
1 Гвинт муфтою всередину.
2 На стержень гвинта ножик вістрями в напрямку до
сита.
3 Сито таким чином, щоби виступ камери потрапив
в жолобок на ребрі сита.
4 Міцно, до упору, закрутити всі елементи агрегату для
рубки.
5 Установити агрегат для рубки на приводі і повернути
в позицію, при котрій почуєте звук закривання блокади.
6 Встановити на агрегаті для рубки миску.
