- 9 -
Пока не закрепляйте левую сторону ПОРУЧНЯ.
Переходите к шагу 7.

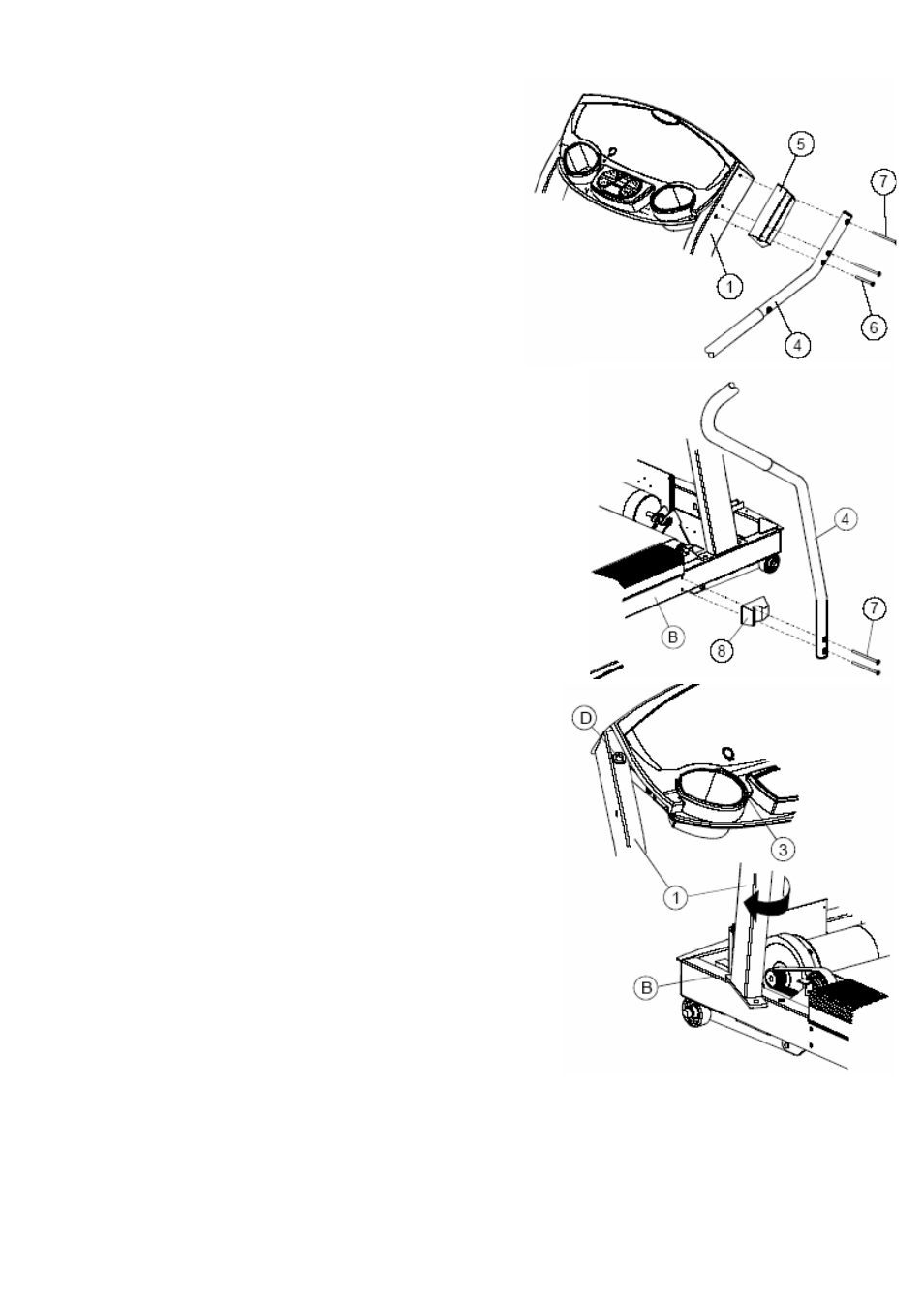

5. ТОЛЬКО ДЛЯ МОДЕЛЕЙ Т5 И Т5i найдите
ПОРУЧЕНЬ (№4) и РАСПОРНУЮ ДЕТАЛЬ (№5).
Вставьте КОРОТКИЙ КРЕПЕЖНЫЙ БОЛТ (№6) в
самое нижнее из трех верхних крепежных отверстий
ПОРУЧНЯ. Насадите ВЕРХНЮЮ РАСПОРНУЮ
ДЕТАЛЬ ПОРУЧНЯ на КОРОТКИЙ КРЕПЕЖНЫЙ
БОЛТ, как показано на рисунке в оригинальном
руководстве, чтобы он полностью вошел в
ПОРУЧЕНЬ Вставьте КОРОТКИЙ КРЕПЕЖНЫЙ
БОЛТ в самое нижнее крепежное отверстие ЛЕВОЙ
СТОЙКИ (№1). Затяните болт до упора, а затем
ослабьте на один полный оборот. Вставьте два
КРЕПЕЖНЫХ БОЛТА (№7) в два оставшихся
крепежных отверстия и затяните все три болта с
помощью шестигранного ключа 5/32”.
6. Найдите
НИЖНЮЮ РАСПОРНУЮ ДЕТАЛЬ
ПОРУЧНЯ (№8). Вставьте НИЖНЮЮ
РАСПОРНУЮ ДЕТАЛЬ ПОРУЧНЯ между нижним
концом ПОРУЧНЯ (№4) и РАМОЙ
(В) так, чтобы длинная сужающаяся часть была
направлена в сторону передней тренажера,
как показано на рисунке в оригинальном руководстве.
Совместите два крепежных
отверстия в ПОРУЧНЕ, НИЖНЕЙ РАСПОРНОЙ
ДЕТАЛИ ПОРУЧНЯ и РАМЕ и вставьте
два ДЛИННЫХ КРЕПЕЖНЫХ БОЛТА (№7), а затем
хорошо затяните их с помощью
шестигранного ключа 5/32”.
7. После закрепления ПРАВОГО ПОРУЧНЯ (№4 или
№11) на ПРАВОЙ СТОЙКЕ (№2) выньте задний
крепежный болт ЛЕВОЙ СТОЙКИ и осторожно
поверните ЛЕВУЮ СТОЙКУ (№1) так, чтобы задний
крепежный фланец не примыкал к РАМЕ (В).
ПРИМЕЧАНИЕ: БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ НЕ
СДВИНУТЬ
ЛЕВУЮ СТОЙКУ
(№1)
ИЗ-ПОД
ДИСПЛЕЙНОЙ КОНСОЛИ (№3), ПОВОРАЧИВАЯ
ЛЕВУЮ СТОЙКУ НАРУЖУ.
Вставьте палец в ОТВЕРСТИЕ (Е), расположенное
под крепежным фланцем ЛЕВОЙ
СТОЙКИ
и проведите
10-ШТЫРЬКОВЫЙ
КОННЕКТОР (10Р) ПРОВОДА (С), который
был пропущен в ЛЕВУЮ СТОЙКУ через НИЖНЕЕ
ОТВЕРСТИЕ ПРОХОДА ПРОВОДА
(F) ЛЕВОЙ СТОЙКИ. Осторожно уберите лишний
провод из ЛЕВОЙ СТОЙКИ.
Подключите 10-ШТЫРЬКОВЫЙ КОННЕКТОР в
КОНТРОЛЬНУЮ ПЛАТУ (G),
