Инструкция по эксплуатации Life Fitness T5
Страница 6
- 6 -
1.2 УСТАНОВКА
Перед установкой тренажера внимательно прочитайте руководство по эксплуатации. Перед началом
монтажа поставьте тренажер в место его будущего использования.
МОНТАЖ
ВНИМАНИЕ! НЕ ВЫБРАСЫВАЙТЕ УПАКОВКУ, РАСПОЛОЖЕННУЮ СВЕРХУ ПЛАТФОРМЫ
И БЕГОВОГО ПОЛОТНА – В НЕЙ НАХОДЯТСЯ ВСЕ КОМПОНЕНТЫ, НЕОБХОДИМЫЕ ЛЯ
ВЫПОЛНЕНИЯ МОНТАЖА.
ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ МОНТАЖА – шестигранный ключ 5/32” (входит в
комплект), комбинационный ключ 9/16”, крестообразная отвертка

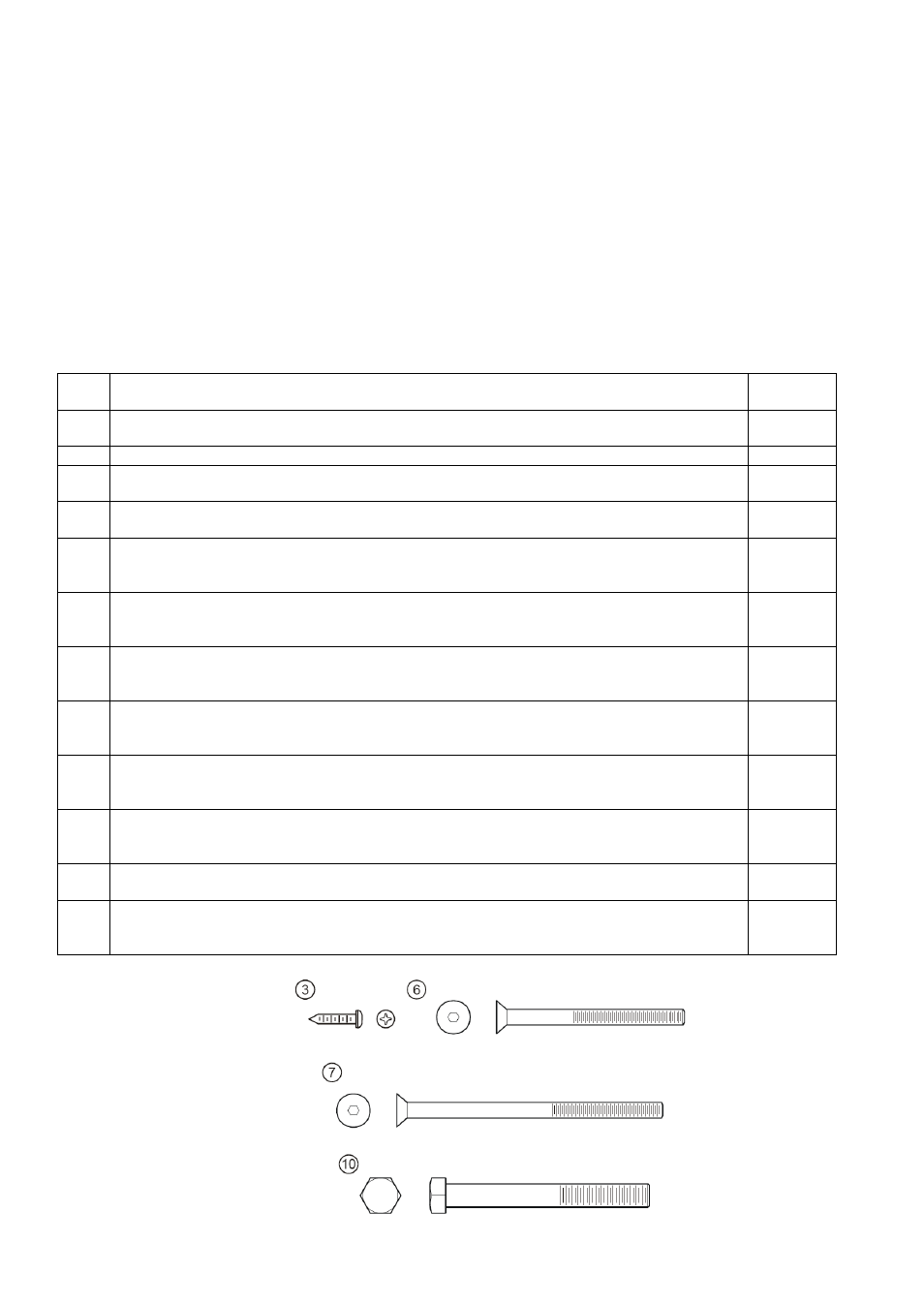

ПЕРЕЧЕНЬ ЧАСТЕЙ
1
ЛЕВАЯ СТОЙКА
6860001
1
2
ПРАВАЯ СТОЙКА
6860401
1
3
ДИСПЛЕЙНАЯ КОНСОЛЬ
1
4
ПОРУЧЕНЬ (ЛЕВЫЙ И ПРАВЫЙ)
(только у моделей Т5 и Т5i)
2
5
ВЕРХНЯЯ РАСПОРНАЯ ДЕТАЛЬ
6835201
2
6
КРЕПЕЖНЫЙ ВИНТ (КОРОТКИЙ) (модель Т5/T5i)
1/4-20 х 3” (модель Т3/T3i)
3208001
4
2
7
КРЕПЕЖНЫЙ ВИНТ (ДЛИННЫЙ) (модель Т5/T5i)
1/4-20 х 4.25” (модель Т3/T3i)
3207701
8
4
8
НИЖНЯЯ РАСПОРНАЯ ДЕТАЛЬ ПОРУЧНЯ
(только у моделей Т5 и T5i)
6835101
2
9
ПЕРЕКЛАДИНА ПОРУЧНЯ
(только у моделей Т5 и T5i)
6843501
1
10
КРЕПЕЖНЫЙ БОЛТ СТОЙКИ
3/8-16 х 3.25”
3223310
4
11
ПОРУЧЕНЬ
(только у моделей Т3 и T3i)
6840101
1
12
ШНУР ОСТАНОВКИ
6841301
1
13
ВИНТ КРЫШКИ МОТОРА
6-20 х 38
3207501
2
