- 8 -

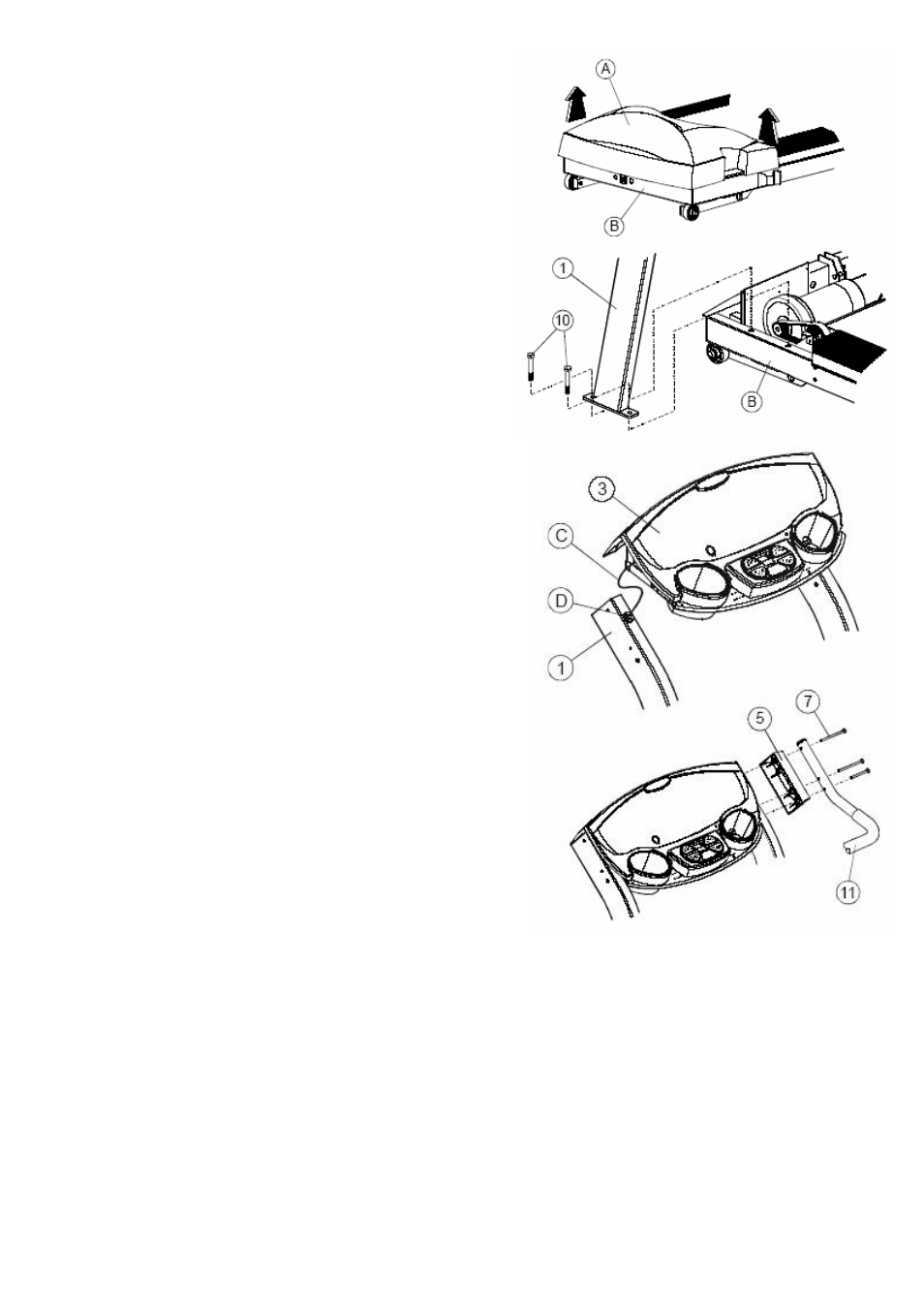

ЭТАПЫ СБОРКИ
1. Снимите пленку, закрепляющую КРЫШКУ МОТОРА
(А). Возьмите КРЫШКУ МОТОРА (А) за края (АА) и
медленно поднимите с РАМЫ (В). Уберите
пенопластовую вставку из РАМЫ (В).
2. Выньте из упаковки ЛЕВУЮ СТОЙКУ (№1) (с
установленными уплотнениями). Разместите ЛЕВУЮ
СТОЙКУ так, чтобы ее угол был направлен в заднюю
часть тренажера, и совместите отверстия фланцевого
конца ЛЕВОЙ СТОЙКИ с отверстиями сверху РАМЫ
(В). С помощью двух БОЛТОВ (№10) закрепите
ЛЕВУЮ СТОЙКУ на РАМЕ. Затяните БОЛТЫ с
помощью комбинационного ключа 9/16” до упора, а
затем открутите обратно на ¼ поворота. Повторите
данную процедуру для ПРАВОЙ СТОЙКИ (№2).
3. Разместите
ДИСПЛЕЙНУЮ КОНСОЛЬ
(№3).
разверните ПРОВОДА (С), закрепленные сзади
ДИСПЛЕЙНОЙ КОНСОЛИ. Встав спереди тренажера,
осторожно опустите ДИСПЛЕЙНУЮ КОНСОЛЬ
возле верхних концов ЛЕВОЙ и ПРАВОЙ СТОЕК
(№1 и №2). Опустите правую сторону ДИСПЛЕЙНОЙ
КОНСОЛИ на ЛЕВУЮ СТОЙКУ. Удерживая левую
часть ДИСПЛЕЙНОЙ КОНСОЛИ над ЛЕВОЙ
СТОЙКОЙ, проведите ПРОВОД в ЛЕВУЮ СТОЙКУ
через ВЕРХНЕЕ ОТВЕРСТИЕ ДЛЯ ПРОВОДА (D)
ЛЕВОЙ СТОЙКИ. Вставив ПРОВОД в ЛЕВУЮ
СТОЙКУ, полностью опустите ДИСПЛЕЙНУЮ
КОНСОЛЬ на ЛЕВУЮ СТОЙКУ.
ПРИМЕЧАНИЕ: БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ НЕ
ЗАЩЕМИТЬ ПРОВОДА (С), ПРИ ПРОВЕДЕНИИ ИХ
ЧЕРЕЗ ЛЕВУЮ СТОЙКУ (№1).
ПРИМЕЧАНИЕ: БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ НЕ
ЗАЩЕМИТЬ ПРОВОДА (С) ПРИ ОПУСКАНИИ
ДИСПЛЕЙНОЙ КОНСОЛИ (№3) НА ЛЕВУЮ СТОЙКУ
(№1).
4. ТОЛЬКО ДЛЯ МОДЕЛЕЙ Т3 И Т3i (для моделей Т5 и
Т5i сразу переходите к шагу 5. Найдите ПОРУЧЕНЬ
(№11) и одну ВЕРХНЮЮ РАСПОРНУЮ ДЕТАЛЬ
(№5). С правой стороны ПОРУЧНЯ вставьте
КОРОТКИЙ КРЕПЕЖНЫЙ БОЛТ (№6) через самое
нижнее из трех верхних крепежных отверстий
ПОРУЧНЯ.. Насадите ПОРУЧЕНЬ с ВЕРХНЕЙ
РАСПОРНОЙ ДЕТАЛЬЮ ПОРУЧНЯ на правый край
дисплейной консоли и стойки. Вставьте КОРОТКИЙ
МОНТАЖНЫЙ БОЛТ в самое нижнее из крепежных
отверстий правой СТОЙКИ. Затяните болт до упора.
Вставьте два ДЛИННЫХ КРЕПЕЖНЫХ БОЛТА (№7)
в два оставшихся крепежных отверстия и затяните все
три болта с помощью шестигранного ключа 5/32”.
