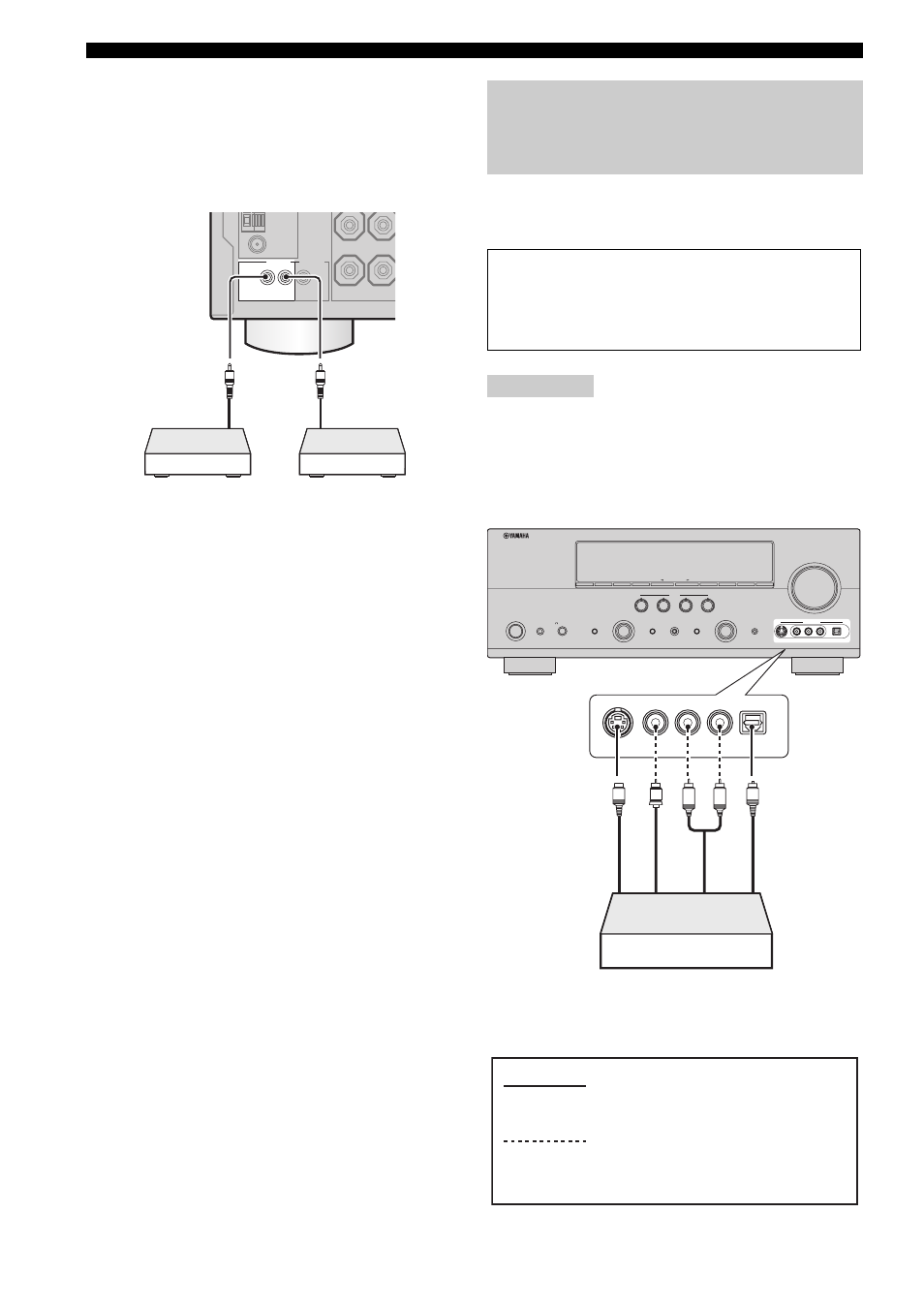

■ Использование гнезд REMOTE IN/OUT
Если компоненты являются изделиями Yamaha и
могут передавать сигналы ДУ, подключите гнездо
REMOTE IN и гнездо REMOTE OUT к входному
и выходному гнезду ДУ через монофонические
аналоговые миникабели следующим образом.
y
•
Если компоненты имеют функцию сигналов
управления SCENE, данный аппарат может
автоматически запускать соответствующие
компоненты и начать воспроизведение при
использовании одной из кнопок SCENE. Подробнее о
функции сигналов управления SCENE компонентов,
смотрите инструкции по эксплуатации.
•
Если компонент, подключенный к гнезду REMOTE
OUT, не является изделием Yamaha, установите
“SCENE IR” в меню дополнительных настроек на
“OFF” (смотрите стр. 110).
Для подключения игровой приставки или
видеокамеры к данному аппарату, используйте
гнезда VIDEO AUX на фронтальной панели.
•
Приоритет отдается аудиосигналам, поступающим на
терминал DOCK на задней панели, над сигналами,
поступающими на гнезда VIDEO AUX.
•
Для воспроизведения сигналов, поступающих на
данные гнезда, выберите параметр “V-AUX” как
источник поступающего сигнала.
REMOTE
TRIGGER
OUT
+12V
15mA MAX.
GND
IN
OUT
FM
UNBAL.
75
Ω
Компонент Yamaha
(CD или DVD-
проигрыватель, др.)
Вход ДУ
Выход ДУ
Ресивер
инфракрасного
сигнала или
компонент Yamaha
Использование гнезд
VIDEO AUX на фронтальной
панели
Предупреждение
Перед выполнением подключений,
обязательно выключите звук данного аппарата
и других компонентов.
Примечания
VOLUME
SILENT CINEMA
PHONES
MAIN ZONE
TONE CONTROL
STRAIGHT
PURE DIRECT
SCENE
AUDIO SELECT
OPTIMIZER MIC
EFFECT
PROGRAM
INPUT
ON/OFF
SYSTEM OFF
PRESET/TUNING
BAND
SPEAKERS
MEMORY
INFO
ZONE 2
ON/OFF
ZONE
CONTROL
A/B/C/D/E
EDIT
SEARCH MODE
R
L
AUDIO
OPTICAL
VIDEO AUX
VIDEO
S VIDEO
1
2
3
4
R
L
OPTICAL
AUDIO
S VIDEO
VIDEO
O
V
S
L
R
Игровая консоль
или видеокамера
Опт
иче
ск
ий
вых
о
д
В
и
де
ов
ы
х
о
д
S-
V
id
eo вых
о
д
А
у
ди
ов
ы
х
о
д
обозначает рекомендуемые
подключения
обозначает альтернативные
подключения
(Одно для видеоподключения, и
одно для аудиоподключения)
