Соединения
П
О
ДГ
О
Т
ОВКА
Ру
сс
к
и
й
Подключите один тип аудиогнезд(а) и/или видеогнезд(а), которыми оборудованы компоненты приема.
■ Аудиогнезда
Данный аппарат оборудован тремя типами
аудиогнезд. Подключение зависит от наличия
аудиогнезд на других компонентах.
Гнезда AUDIO
Для обычных аналоговых аудиосигналов,
передающихся через левый и правый аналоговые
аудиокабели. Подключите красные штекеры к
правым гнездам и белые штекеры к левым
гнездам.
Гнезда DIGITAL COAXIAL
Для цифровых аудиосигналов, передающихся
через коаксиальные цифровые аудиокабели.
Гнезда DIGITAL OPTICAL
Для цифровых аудиосигналов, передающихся
через оптические цифровые аудиокабели.
Вы можете использовать цифровые гнезда для приема
битовых потоков PCM, Dolby Digital и DTS. При
подключении компонентов к гнездам COAXIAL и
OPTICAL одновременно, приоритет отдается сигналам,
поступающим в гнездо COAXIAL. Оптические входные
гнезда совместимы с цифровыми сигналами с частотой
выборки до 96 кГц.
■ Видеогнезда
Данный аппарат оборудован тремя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на видеоэкране.
Гнезда VIDEO
Для обычных композитных видеосигналов,
передающихся через композитные видеокабели.
Гнезда S VIDEO
Для S-video сигналов, разделенных на
видеосигналы яркости (Y) и насыщенности (С),
передающихся по раздельным проводам S-video
кабелей.
Гнезда COMPONENT VIDEO
Для компонентных видеосигналов, разделенных
на видеосигналы яркости (Y) и насыщенности (P
B
,
P
R
), передающихся по раздельным проводам
компонентных видеокабелей.
y
Данный аппарат оборудован функцией преобразования
видеосигнала. Смотрите стр. 19 и 88 для подробной
информации.

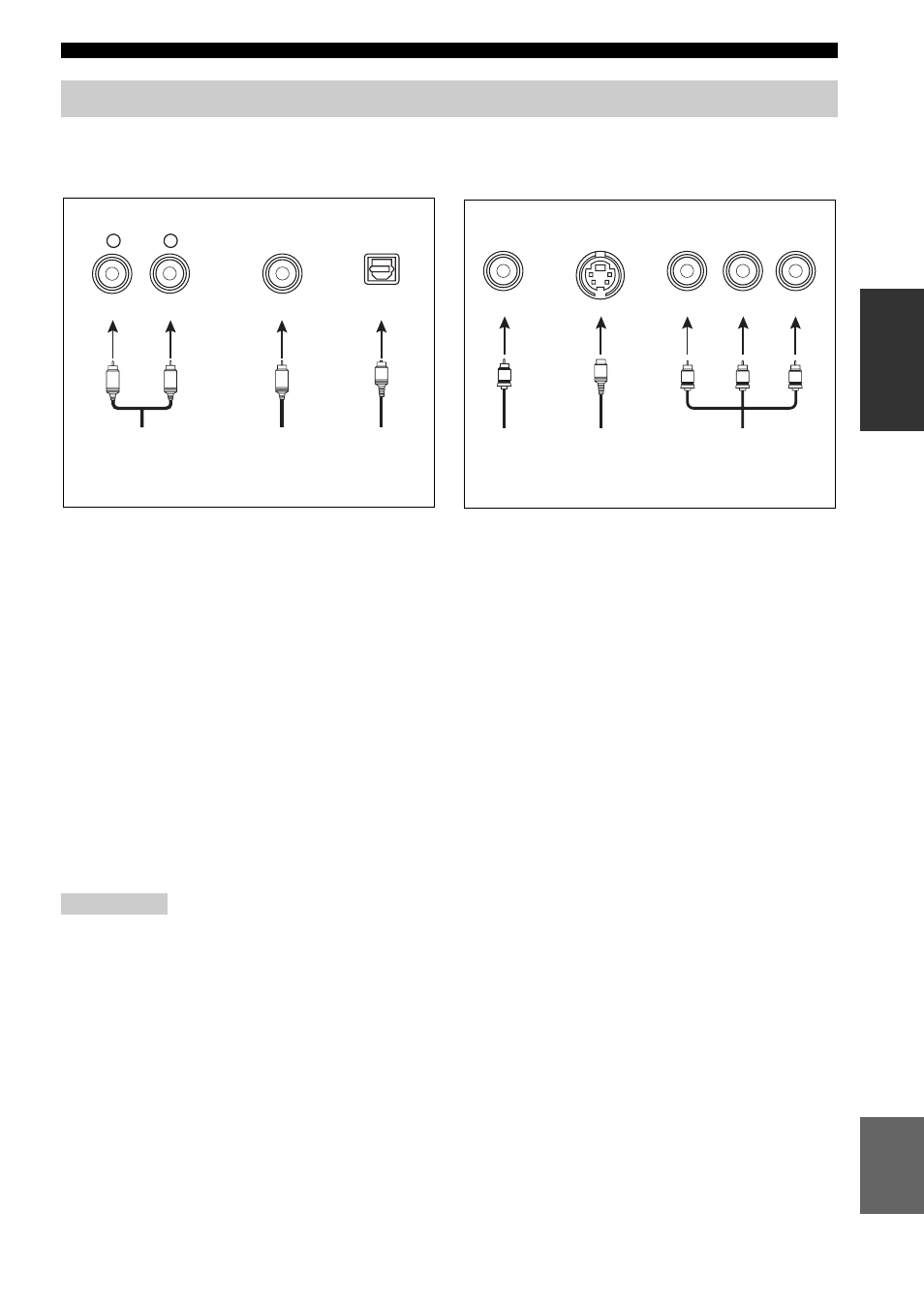

Информация о гнездах и штекерах кабелей
Примечание
COAXIAL
DIGITAL AUDIO
OPTICAL
DIGITAL
R L
C
O
R L
Левый и правый
штекеры
аналогового
аудиокабеля
Штекер
оптического
цифрового
аудиокабеля
Штекер
коаксиального
цифрового
аудиокабеля
Аудиогнезда и штекеры кабелей
(Красный) (Белый) (Оранжевый)
VIDEO S VIDEO
COMPONENT VIDEO
Y R P B P
P B Y P R
S
V
Штекер
композитного
видеокабеля
Штекер
S-video
кабеля
Штекеры
компонентного
видеокабеля
Видеогнезда и штекеры кабелей
(Желтый) (Зеленый) (Синий) (Красный)
