16
Ru
Соединения

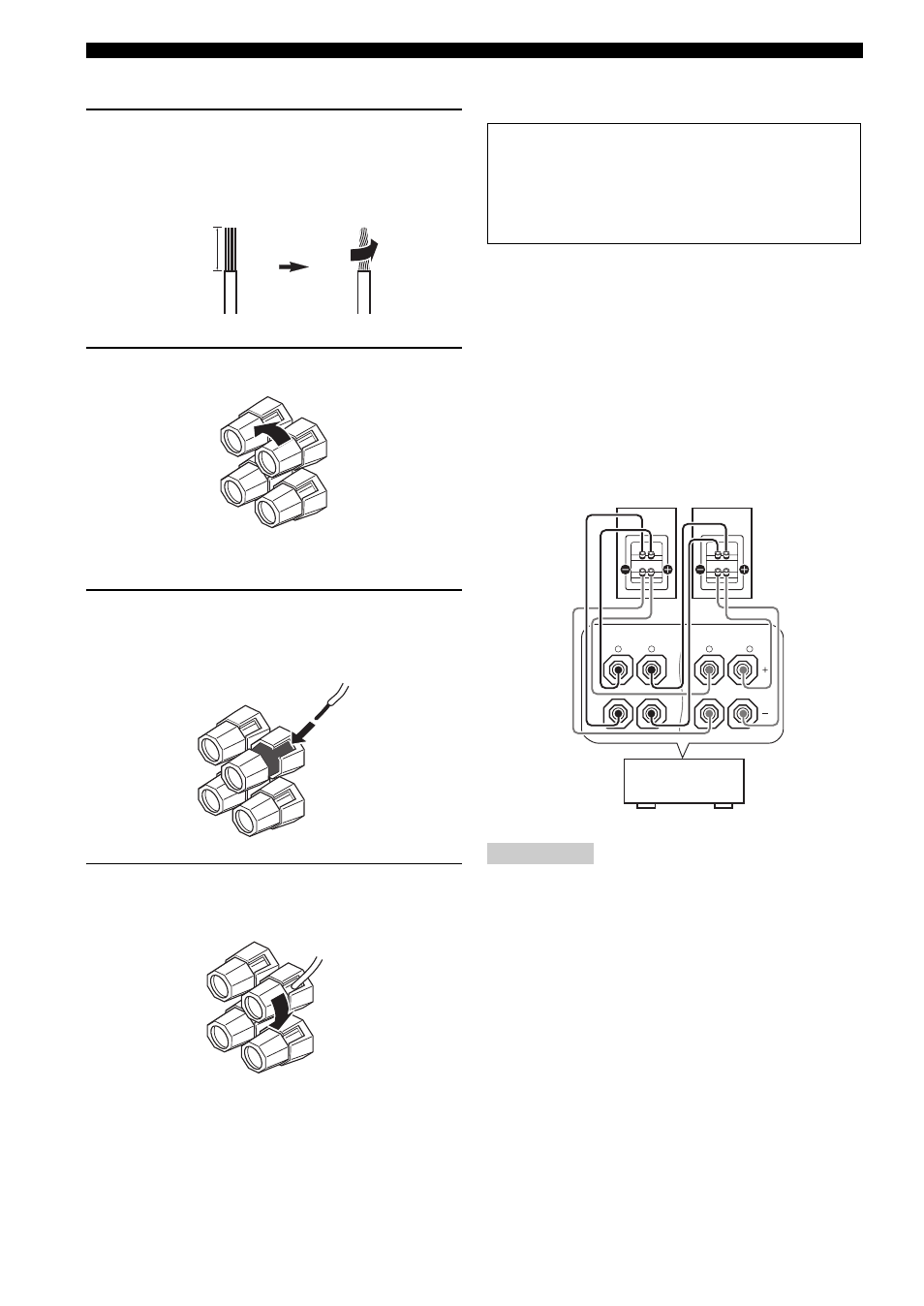

■ Подключение кабеля колонки
1
Удалите примерно 10 мм изоляционного
слоя на конце каждого провода колонки
и затем скрутите оголенные провода во
избежание короткого замыкания.
2
Освободите головку.
3
Вставьте открытый провод в промежуток
с внутренней стороны каждого
терминала.
4
Закрутите головку для закрепления
провода.
■ Использование соединений
двухканального усиления
Данный аппарат позволяет выполнить соединения
двухканального усиления к одной акустической
системе. Убедитесь, что колонки поддерживают
двухканальное усиление.
Для выполнения соединений двухканального
усиления, используйте терминалы FRONT и
SURROUND BACK/BI-AMP как показано ниже.
Для запуска соединения двухканального усиления,
установите “BI-AMP” на “ON” в “ADVANCED
SETUP” (смотрите стр. 110).
При выполнении обычного соединения, убедитесь, что
замыкающие бруски установлены в терминалы
соответствующим образом. Подробнее, смотрите
инструкцию к колонкам.
10 мм
Красный: положительный (+)
Черный: отрицательный (–)
Предупреждение
Удалите замыкающие бруски или мостики
колонок для разделения кроссоверов LPF
(фильтр низких частот) и HPF (фильтр
высоких частот).
Примечание
FRONT A SURROUND BACK/
BI-AMP
SINGLE L R L R
Данный
аппарат
Левая Правая
Фронтальные колонки
