Yamaha RX-V863 - Инструкция (Страница 148)

14
Ru
Соединения
Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–” (черный).
При плохих соединениях, данный аппарат не может точно воспроизводить источники приема.
Кабель колонок на самом деле состоит из двух параллельных спаренных изолированных проводов. Провода отличаются цветом или
формой, например, один может быть отмечен полосками, углублениями или складками. Подключите провод с полосками (углублениями
и т.д.) к терминалам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к терминалам “–” (черный).

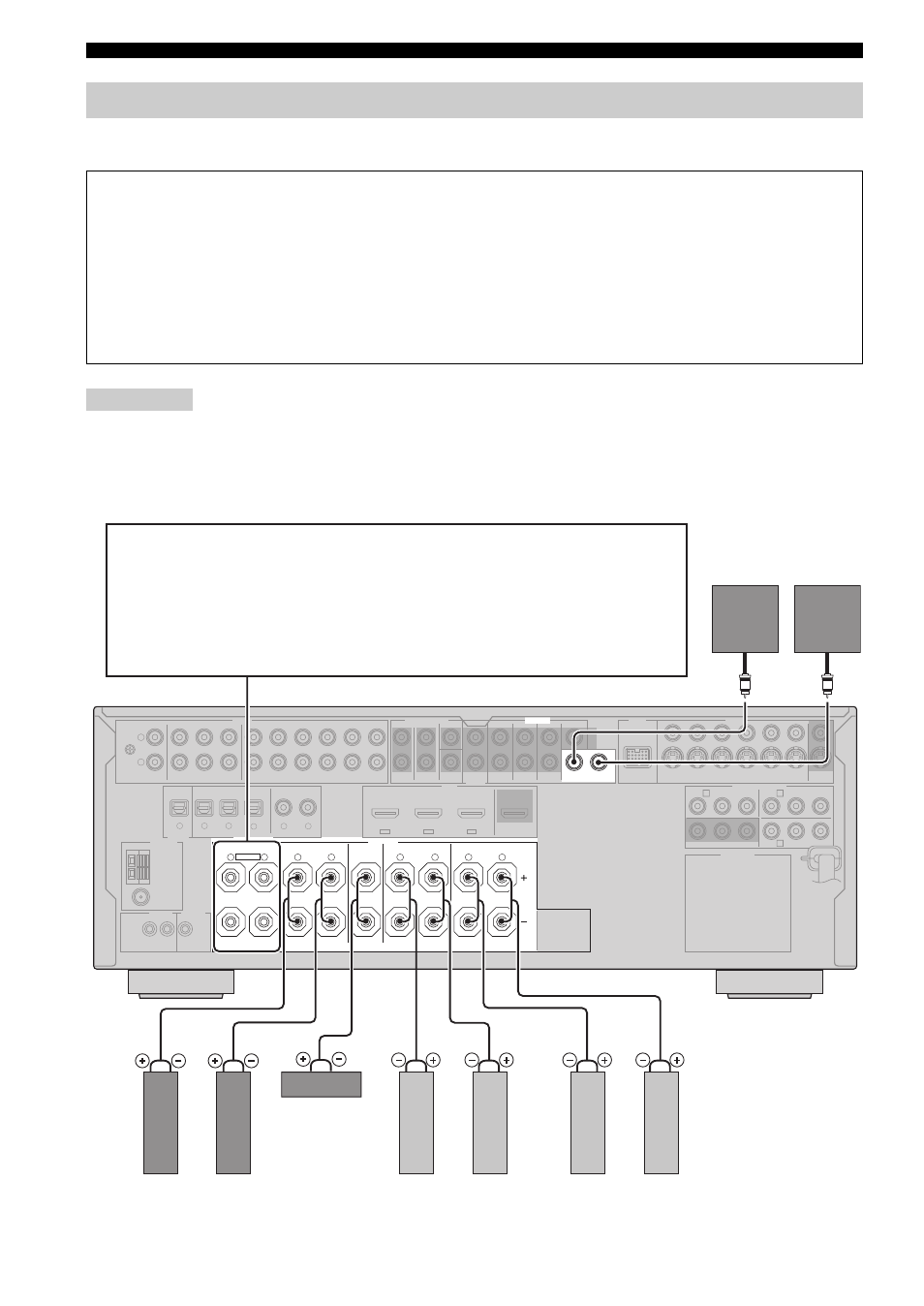

■ Для 7.1-канальной настройки колонок
Подключение колонок
Предупреждение
• Перед подключением колонок убедитесь, что вилка силового кабеля переменного тока отсоединена от розетки переменного тока.
• Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической частью данного
аппарата. Это может привести к поломке данного аппарата и/или колонок. При коротком замыкании проводов
колонок, на дисплее фронтальной панели при включении данного аппарата отображается “CHECK SP WIRES”.
• Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи при использовании с
экраном, разместите колонки на некотором расстоянии от экрана.
• При подключении колонок на 6 ом, обязательно установите “SP IMP.” на “6Ω MIN” до использования данного аппарата (смотрите стр. 28).
Колонки на 4 ом также могут использоваться в качестве фронтальных колонок. Подробнее о настройке импеданса колонок, смотрите стр. 107.
Примечание
AC OUTLETS
R
L
AUDIO MULTI CH INPUT PRE OUT DOCK VIDEO
COMPONENT VIDEO HDMI
DIGITAL INPUT
ANTENNA
REMOTE
DIGITAL
OUTPUT
TRIGGER
OUT
SPEAKERS
DVD SUBWOOFER FRONT SB (8CH) ZONE 2
OUT
SUB
WOOFER SUR. BACK SURROUND
SINGLE CENTER CENTER FRONT (6CH)
SURROUND
DVD
DTV/CBL
S VIDEO
VIDEO
DTV/CBL
DVR
DVR MONITOR OUT
VCR OUT IN IN OUT 1 2
DVD
DVD CD DTV/CBL
OPTICAL COAXIAL
DVD
DVR OUT
SURROUND BACK/BI-AMP SURROUND
SINGLE
CENTER FRONT A
AM
+12V
15mA MAX.
GND
FRONT B/ZONE B/
ZONE 2/PRESENCE
DTV/CBL DVD
MD/CD-R MD/CD-R
PHONO
GND
CD
MD/
CD-R
IN
(PLAY)
OUT
(REC) DTV/CBL DVR VCR OUT IN IN OUT
IN OUT
MONITOR
OUT
FM
UNBAL.
R L R L R L R L
6 5 4 3 2 1
IN2 IN3 IN1
EXTRA SP
Y P R P B Y P R P B A B
C
75 Ω
Фронтальные колонки
(FRONT A)
Колонки окружающего
звучания
Сабвуферы
Правая
Центральная
колонка
Тыловые колонки
окружающего звучания
Левая Левая Левая Правая Правая
Терминалы EXTRA SP
Подключите альтернативную фронтальную акустическую систему (FRONT B),
фронтальные акустические системы в другой комнате (ZONE B), колонки присутствия
или колонки Zone 2. Для выбора функции колонок, подключенных к терминалам EXTRA
SP, настройте параметр “EXTRA SP ASSIGN” в “SOUND MENU” (смотрите стр. 77).
y
Также можно выбрать функцию колонок, подключенных к терминалам EXTRA SP в
“AUTO SETUP” (смотрите стр. 33).
(опционные)
