ПОДКЛЮЧЕНИЯ
Комнатная FM-антенна и рамочная AM-антенна прилагаются к данному ресиверу. Подключите данные
антенны надлежащим образом к соответствующим гнездам.

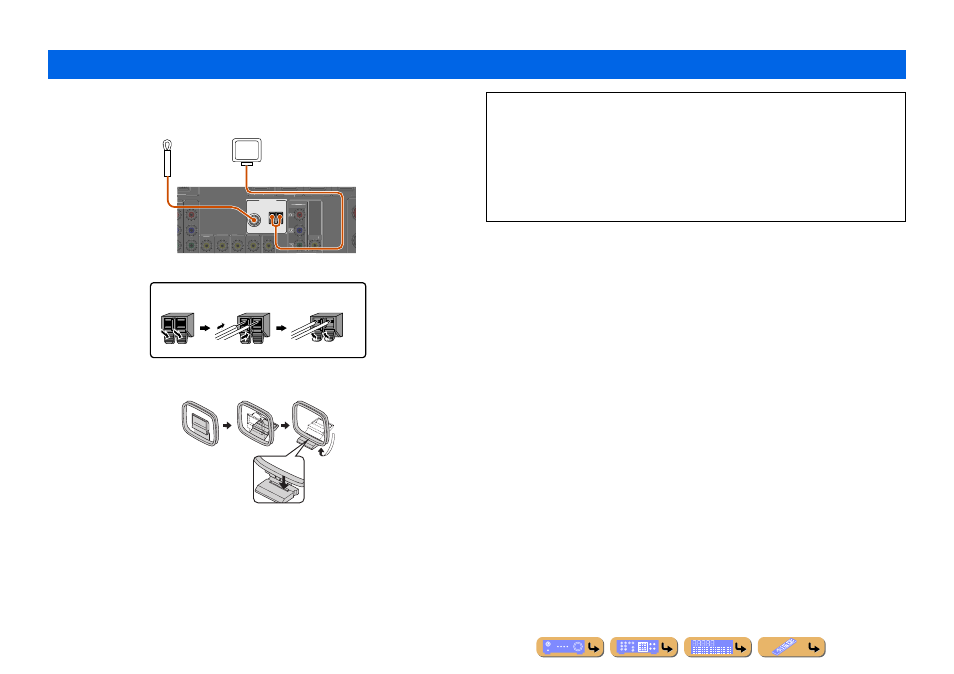

Сборка рамочной AM-антенны
Подключение FM/AM-антенн
ANTENNA
FM
75
ǡ
GND AM
NENT
O
(BD/DVD)
HDMI 2
HDMI 1
HDMI 3
HDMI OUT
VIDEO
DOCK
MONITOR OUT
COMPONENT
VIDEO
VIDEO
P
R
P
B
Y
Комнатная FM-антенна
Рамочная AM-антенна
Разместите рамочную AM-антенну на достаточном
расстоянии от ресивера. Провода рамочной AM-антенны
не имеют полярности.
Можно подключить любой из них к гнезду AM или к
гнезду GND.
Подключение рамочной AM-антенны
Отпустите
Вставьте
Нажмите и держите
■ Улучшение FM-приема
Рекомендуется использовать наружную антенну. Для получения дополнительной информации обратитесь к
ближайшему авторизованному дилеру.
■ Улучшение AM-приема
Подключите данный аппарат к наружной антенне с помощью провода длиной 5-10 м с виниловым
покрытием. Убедитесь, что рамочная AM-антенна подключена.
Подключение гнезда GND способствует снижению шума. Подключите данное гнездо к продающемуся
отдельно стержню для заземления или проводу с виниловым покрытием и медной пластиной на конце, и
углубите это приспособление во влажную землю.
Гнездо GND не предназначено для подключения к клемме заземления электрической розетки.
