Ru
21
ПОДКЛЮЧЕНИЯ

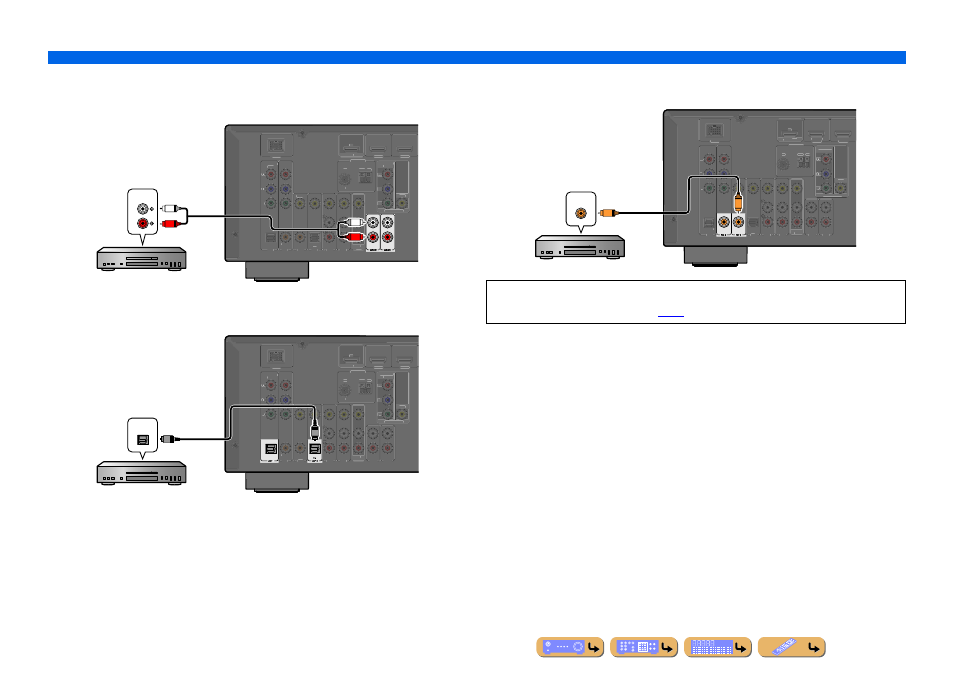

Подключение внешних компонентов
■
Подключение CD-проигрывателей и других аудиоустройств
Использование источников аналогового стереофонического выходного сигнала
Выберите для воспроизведения аудиовход (AUDIO1-2), к которому подключено воспроизводящее устройство.
Использование источников оптического цифрового выходного сигнала
Выберите для воспроизведения вход AV (AV1 или AV4), к которому подключено воспроизводящее устройство.
Использование источников коаксиального цифрового выходного сигнала
Выберите для воспроизведения вход AV (AV2 или AV3), к которому подключено воспроизводящее устройство.
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL
(TV) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6
COAXIAL COAXIAL
(CD)
(BD/DVD) HDMI 2 HDMI 1 HDMI OUT
AV OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
PR
PB
Y
AUDIO
R
L R
L
Аудиовыход
CD-проигрыватель
OPTICAL OPTICAL
COMPONENT VIDEO
PR
PB
Y
AV 2 AV 3 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL COAXIAL (CD)
(BD/DVD) HDMI 2 HDMI 1 HDMI OUT
AV OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
PR
PB
Y
O
O OPTICAL
CD-проигрыватель
Аудиовыход (оптический)
Рекомендуется подключать аудиоустройства с коаксиальным цифровым выходом к коаксиальному
цифровому гнезду AV3 на данном аппарате. Данное подключение позволяет переключаться на вход AV 3
простым нажатием клавиши “CD” SCENE (
☞с. 30 ).
COAXIAL COAXIAL (CD)
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL (TV) AV 1 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
(BD/DVD) HDMI 2 HDMI 1 HDMI OUT
AV OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
PR
PB
Y
C
C COAXIAL
Аудиовыход (коаксиальный)
CD-проигрыватель
