Yamaha RX-V567 - Инструкция (Страница 19)

Ru
19
ПОДКЛЮЧЕНИЯ

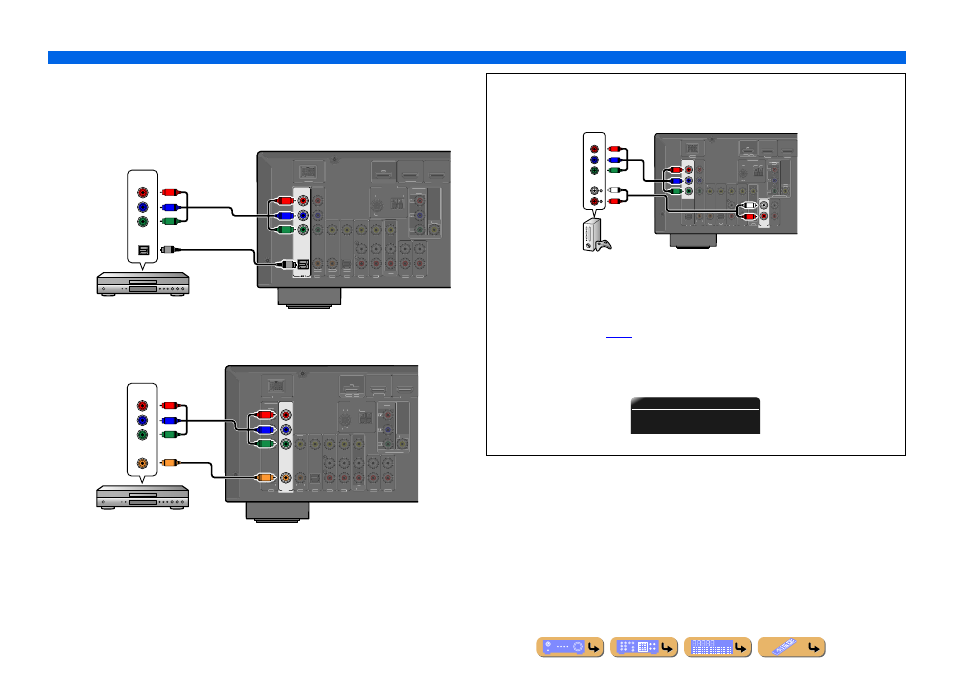

Подключение внешних компонентов
■
Подключение BD/DVD-проигрывателей и других устройств с помощью
компонентных кабелей
Подключите устройство с помощью компонентного видеокабеля к одному из входных гнезд AV1-2.
Использование источников оптического цифрового выходного аудиосигнала
Выберите для воспроизведения вход AV1, к которому подключено воспроизводящее устройство.
Использование источников коаксиального цифрового выходного аудиосигнала
Выберите для воспроизведения вход AV2, к которому подключено воспроизводящее устройство.
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL (TV) AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL COAXIAL (CD)
(BD/DVD) HDMI 2 HDMI 1 HDMI OUT
AV OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
PR
PB
Y
COMPONENT
Y
P R
P B Y
P R
P B
O
OPTICAL
O
Компонентный видео / аудио (оптический)
выход
BD/DVD-проигрыватель
AV 2
COAXIAL
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL (TV) AV 1 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL (CD)
(BD/DVD) HDMI 2 HDMI 1 HDMI OUT
AV OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
PR
PB
Y
COMPONENT
VIDEO
COAXIAL
Y
P R
C
P B Y
P R
P B
C
Компонентный видео / аудио
(коаксиальный) выход
BD/DVD-проигрыватель
■ Компонентные подключения к устройствам вывода аналогового аудиосигнала
Можно использовать входной видеосигнал с гнезд AV1-2 в сочетании с входным аудиосигналом с других
входов AV или AUDIO1-2.
При подключении этих устройств выберите входные гнезда AV или гнезда AUDIO1-2 в качестве входного
аудиосигнала для AV1 или AV2. См. раздел “Получение видеосигналов от гнезда HDMI и аудиосигналов от
гнезда, отличного от HDMI” (
☞с. 18 ) для получения подробных рекомендаций по установке.
Выберите для воспроизведения источник входного сигнала AV (AV1-2), подключенный к воспроизводящему
устройству с помощью компонентного видеокабеля. При выборе на телевизоре источника входного
видеосигнала с данного аппарата, пункты меню будут отображены на экране телевизора (экранная
индикация).
COMPONENT VIDEO
P R
P B
Y
AUDIO 1
OPTICAL OPTICAL (TV) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 2
COAXIAL COAXIAL (CD)
(BD/DVD) HDMI 2 HDMI 1 HDMI OUT
AV OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
P R
P B
Y
AUDIO
COMPONENT
VIDEO
R
L
R
L Y
P R
P B
Y
P R
P B
Компонентный видео /
аудиовыход
Игровая приставка
AV1 OPTION
Audio In
;;;
AUDIO1
Если выбран аудиовход AUDIO1 (аналоговый стереофонический)
