Ru

11

ПОДКЛЮЧЕНИЯ

Подключение колонок

Подключение колонок и сабвуфера

Подключите колонки к соответствующим терминалам на задней панели.

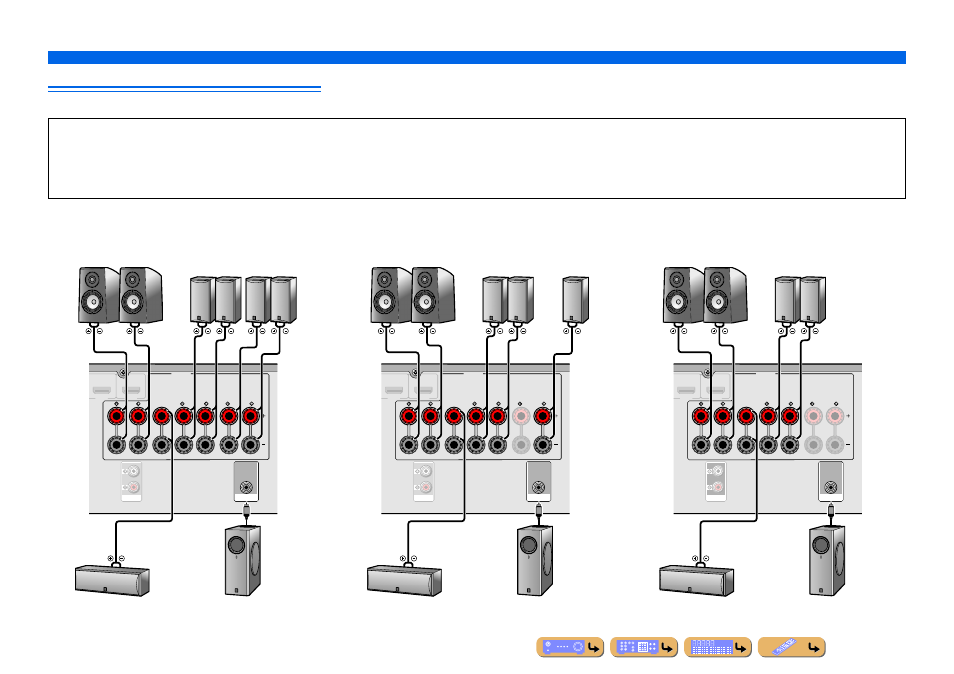

7.1-канальное подключение колонок

(7 колонок + сабвуфер)

6.1-канальное подключение колонок

(6 колонок + сабвуфер)

5.1-канальное подключение колонок

(5 колонок + сабвуфер)

ПРЕДУПРЕЖДЕНИЕ

Перед подключением колонок извлеките из розетки силовой кабель переменного тока данного аппарата.

Кабели колонок обычно состоят из двух параллельных изолированных кабелей. Для обозначения другой полярности один из этих кабелей окрашен в другой цвет или имеет продольную полоску. Вставьте кабель другого цвета (или
имеющий полоску) в разъем “+” (положительный, красный) на данном аппарате и колонках, а другой кабель – в разъем “-” (отрицательный, черный).

Соблюдайте осторожность, чтобы жила кабеля колонки не касалась чего-либо и не контактировала с металлическими деталями данного аппарата. Это может привести к повреждению аппарата или колонок. В случае короткого
замыкания цепи кабеля колонки при включении данного аппарата на дисплее передней панели появится сообщение “CHECK SP WIRES!”.

CENTER

SURROUND

SINGLE

SURROUND BACK/

BI-AMP

HDMI 3

HDMI 4

FRONT

SUBWOOFER

AUDIO

PRE OUT

OUT

SPEAKERS

Сабвуфер

Центральная колонка

Фронтальная колонка

Колонка

окружающего

звучания

Тыловая колонка

окружающего

звучания

Правая

Левая

Правая Левая Правая Левая

CENTER

SURROUND

SINGLE

SURROUND BACK/

BI-AMP

HDMI 3

HDMI 4

FRONT

SUBWOOFER

AUDIO

PRE OUT

OUT

SPEAKERS

Сабвуфер

Центральная колонка

Фронтальная колонка

Колонка

окружающего

звучания

Тыловая колонка

окружающего

звучания

Правая

Левая

Правая Левая

CENTER

SURROUND

SINGLE

SURROUND BACK/

BI-AMP

HDMI 3

HDMI 4

FRONT

SUBWOOFER

AUDIO

PRE OUT

OUT

SPEAKERS

Сабвуфер

Центральная колонка

Фронтальная колонка

Колонка

окружающего

звучания

Правая Левая

Правая

Левая
