Yamaha RX-V567 - Инструкция (Страница 16)

Ru
16
ПОДКЛЮЧЕНИЯ

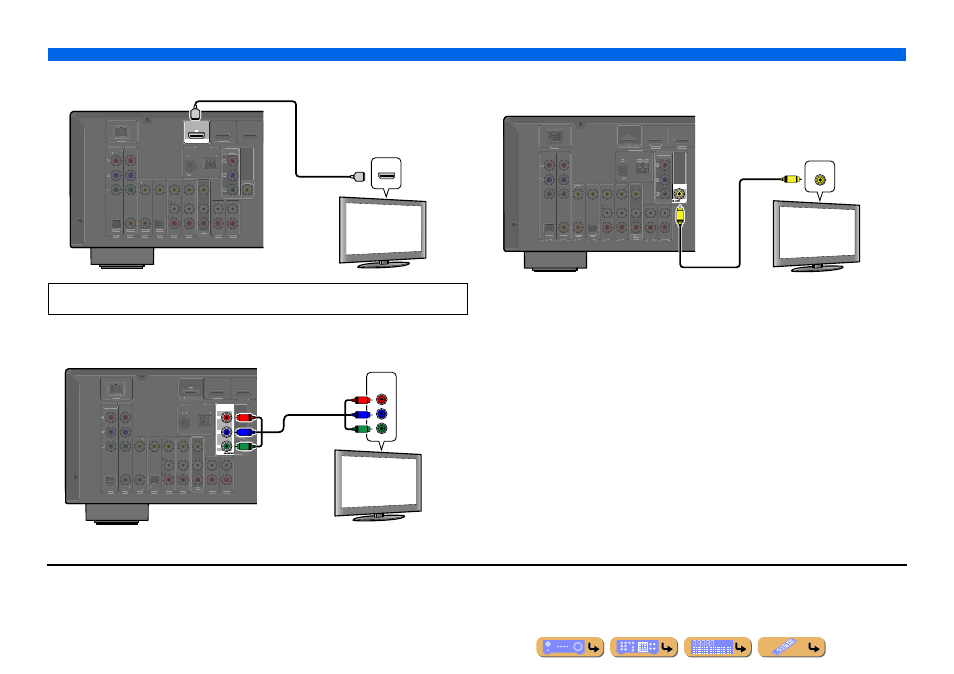

Подключение внешних компонентов
■
Подключение видеомонитора HDMI
Подключите кабель HDMI к гнезду HDMI OUT.
■
Подключение компонентного видеомонитора
Подключите компонентный видеокабель к гнездам COMPONENT VIDEO (MONITOR OUT).
■
Подключение видеомонитора
Подключите штекерный видеокабель к гнезду VIDEO (MONITOR OUT).
• Используйте 19-штыревой кабель HDMI с логотипом HDMI.
• Рекомендуется использовать кабель длиной меньше 5,0 м, чтобы избежать ухудшения качества сигнала.
HDMI OUT
ARC
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL (TV) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL COAXIAL (CD)
(BD/DVD) HDMI 2 HDMI 1
AV OUT
VIDEO
DOCK
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
PR
PB
Y
HDMI
HDMI
HDMI
Вход HDMI
TV
J1
COMPONENT VIDEO
PR
PB
Y
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL (TV) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL COAXIAL (CD)
(BD/DVD) HDMI 2 HDMI 1 HDMI OUT
AV OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
R OUT
VIDEO
COMPONENT
VIDEO
Y
P R
P B
Y
P R
P B
Компонентный видеовход
TV
J1
VIDEO
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL
(TV) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL COAXIAL
(CD)
(BD/DVD) HDMI 2 HDMI 1 HDMI OUT
AV OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
MONITO
COMPONENT VIDEO
PR
PB
Y
VIDEO
V
V
Видеовход
TV
J 1 : При подключении к телевизору, поддерживающему вход HDMI, видеосигнал для гнезд COMPONENT VIDEO/VIDEO
будет преобразован и будет выводится с гнезда HDMI OUT. При подключении к телевизору через гнездо HDMI нет
необходимости использовать эти гнезда.
