Ru
20
ПОДКЛЮЧЕНИЯ
Подключение внешних компонентов
■

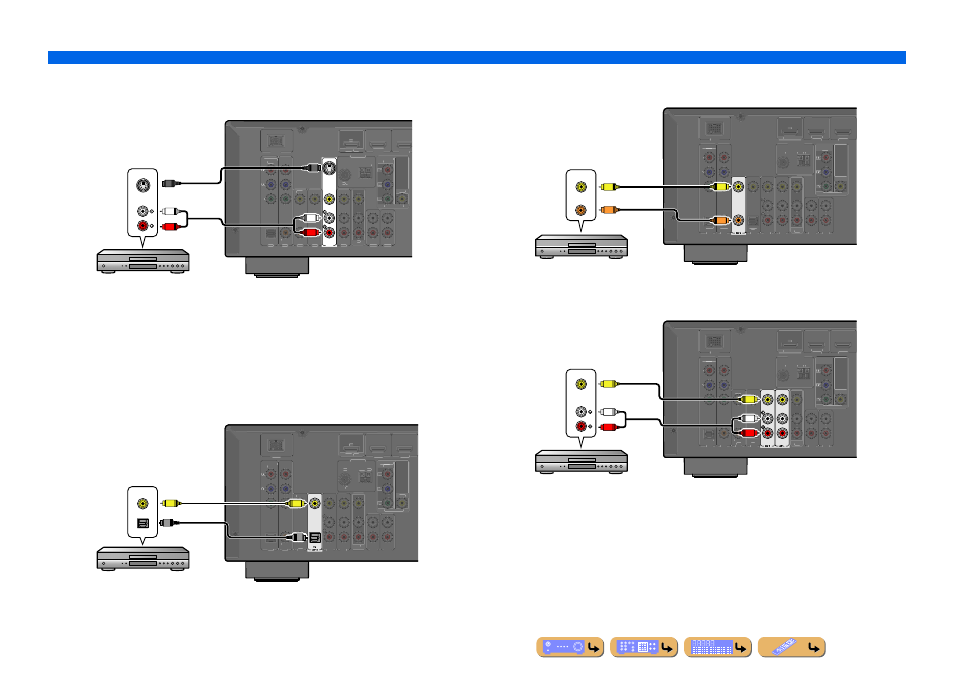

Подключение BD/DVD-проигрывателей и других устройств с помощью
кабелей S-video (только модели для Великобритании и Европы)
Подключите кабель S-video к входному гнезду AV5. Подключите аудиовыход к аналоговому аудиогнезду AV5.
Выберите для воспроизведения источник входного сигнала AV5 для подключенного видеовыхода, к которому
подключено воспроизводящее устройство. Видеосигнал с гнезда S VIDEO будет выводиться только через
гнездо HDMI OUT.
■
Подключение BD/DVD-проигрывателей и других устройств с помощью
видеокабелей
Подключите воспроизводящее устройство с помощью штекерного видеокабеля к одному из входных гнезд
AV3-6.
Использование источников оптического цифрового выходного аудиосигнала
Выберите для воспроизведения вход AV4, к которому подключено воспроизводящее устройство.
Использование источников коаксиального цифрового выходного аудиосигнала
Выберите для воспроизведения вход AV3, к которому подключено воспроизводящее устройство.
Использование источников аналогового стереофонического выходного аудиосигнала
Выберите для воспроизведения вход AV5 или AV6, к которому подключено воспроизводящее устройство.
AV 5
COMPONENT
VIDEO
PR
PB
Y
OPTICAL
OPTICAL
(TV)
AV 1
AV 2
AV 3
AV 4
AV 6
AUDIO 1
AUDIO 2
COAXIAL
COAXIAL
(CD)
(BD/DVD)
HDMI 2
HDMI 1
HDMI OUT
AV
OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75
ǡ
GND AM
MONITOR OUT
COMPONENT
VIDEO
VIDEO
PR
PB
Y
AUDIO
VIDEO
R
L
R
L
S
S
S
Выход S-video / Аудиовыход
BD/DVD-проигрыватель
OPTICAL
COMPONENT
VIDEO
PR
PB
Y
OPTICAL
AV 1
AV 2
AV 3
AV 5
AV 6
AUDIO 1
AUDIO 2
COAXIAL
COAXIAL
(CD)
(BD/DVD)
HDMI 2
HDMI 1
HDMI OUT
AV
OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75
ǡ
GND AM
MONITOR OUT
COMPONENT
VIDEO
VIDEO
PR
PB
Y
VIDEO
OPTICAL
V
V
O
O
Видео / аудиовыход
(оптический)
BD/DVD-проигрыватель
COAXIAL
(CD)
VIDEO
COMPONENT
VIDEO
PR
PB
Y
OPTICAL
OPTICAL
(TV)
AV 1
AV 2
AV 4
AV 5
AV 6
AUDIO 1
AUDIO 2
COAXIAL
(BD/DVD)
HDMI 2
HDMI 1
HDMI OUT
AV
OUT
DOCK
ARC
ANTENNA
FM
75
ǡ
GND AM
MONITOR OUT
COMPONENT
VIDEO
VIDEO
PR
PB
Y
VIDEO
COAXIAL
V
V
C
C
Видео / аудиовыход
(коаксиальный)
BD/DVD-проигрыватель
COMPONENT
VIDEO
PR
PB
Y
OPTICAL
OPTICAL
(TV)
AV 1
AV 2
AV 3
AV 4
AUDIO 1
AUDIO 2
COAXIAL
COAXIAL
(CD)
(BD/DVD)
HDMI 2
HDMI 1
HDMI OUT
AV
OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75
ǡ
GND AM
MONITOR OUT
COMPONENT
VIDEO
VIDEO
PR
PB
Y
AUDIO
VIDEO
R
L
R
L
V
V
Видео / аудиовыход
BD/DVD-проигрыватель
