Ru
15
ПОДКЛЮЧЕНИЯ
Подключение внешних компонентов

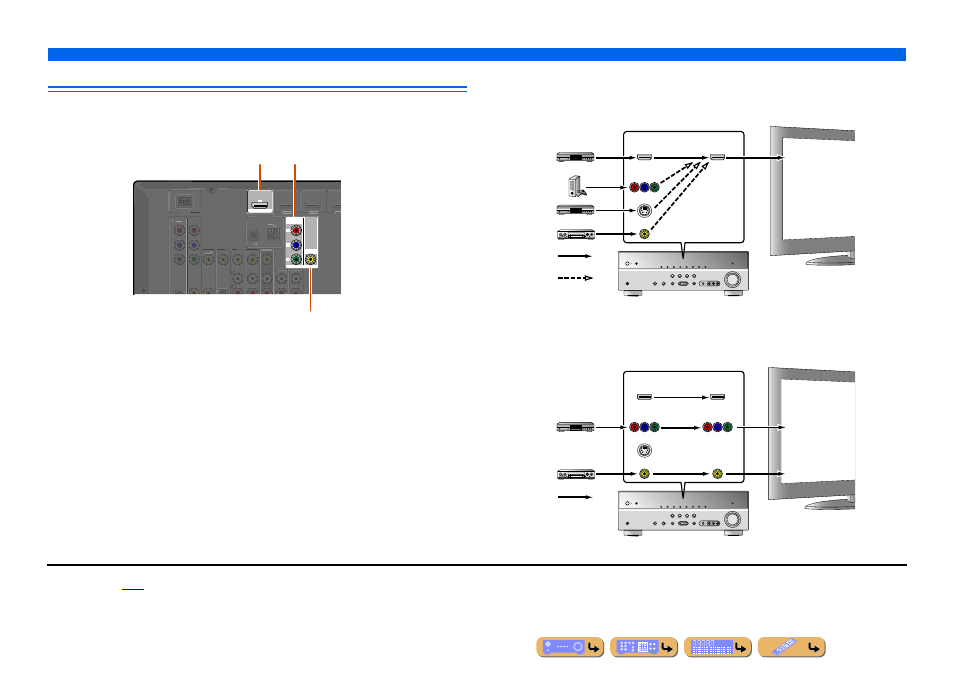

Подключение ТV-монитора
Данный аппарат оборудован следующими тремя типами выходных гнезд для подключения к телевизору.
HDMI OUT, COMPONENT VIDEO или VIDEO. Выберите соответствующее подключение в зависимости от
формата входного сигнала, поддерживаемого телевизором.
При подключении к HDMI-совместимому телевизору
Видеосигнал, например, компонентный видеосигнал и видеосигнал, принимаемый данным аппаратом, будут
преобразованы в формат HDMI и выведены на телевизор. Просто выберите вход HDMI на телевизоре для
просмотра видеосигнала с любого внешнего источника, подключенного к этому аппарату.
J1
При подключении к телевизору, не совместимому с HDMI
Выполните подключение к телевизору с помощью того же типа соединения, которое использовалось для
подключения внешнего компонента, и измените настройку входных сигналов на телевизоре таким образом,
чтобы они совпадали с сигналами компонента, используемого для воспроизведения.
HDMI OUT
ARC
MONITOR OUT
COMPONENT
VIDEO
VIDEO
PR
PB
Y
COMPONENT
VIDEO
PR
PB
Y
(BD/DVD)
HDMI 2
HDMI 1
HDM
VIDEO
DOCK
ANTENNA
FM
75
ǡ
GND AM
Гнездо HDMI OUT
Гнезда COMPONENT VIDEO
(MONITOR OUT)
Гнездо VIDEO
(MONITOR OUT)
HDMI
COMPONENT
VIDEO
HDMI
VIDEO
S VIDEO
Вход
Выход
Вход HDMI
Сквозной
Преобразованный
ТV
COMPONENT
VIDEO
HDMI
VIDEO
COMPONENT
VIDEO
HDMI
VIDEO
S VIDEO
Вход
Выход
Видеовход
Сквозной
Компонентный
видеовход
TV
J
1 :
Во время преобразования в формат HDMI можно изменить разрешение и соотношение сторон в соответствии со своими
требованиями (
