Ru

18

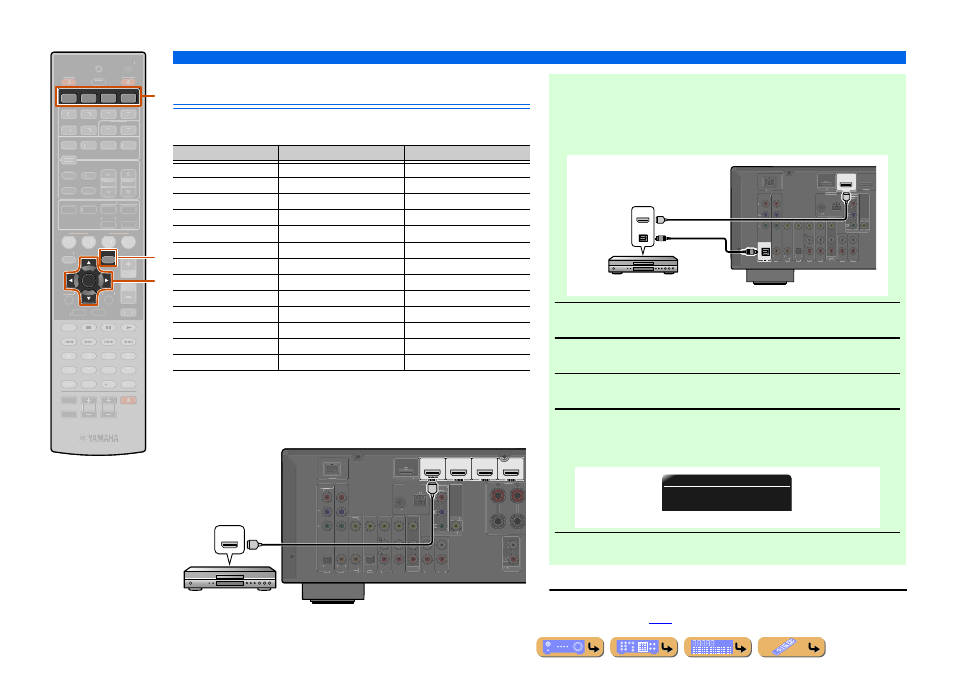

ПОДКЛЮЧЕНИЯ

Подключение внешних компонентов

Подключение BD/DVD-проигрывателей и других
устройств

Данный аппарат оборудован следующими входными гнездами. Подключите их к соответствующим
выходным гнездам на воспроизводящим устройствам, например, BD/DVD-проигрывателе.

Подключение BD/DVD-проигрывателей и других устройств с
помощью HDMI

Подключите устройство с помощью кабеля HDMI к одному из гнезд HDMI1-4.
Выберите для воспроизведения вход HDMI (HDMI1-4), к которому подключено
воспроизводящее устройство.

OPTION

HDMI

1

2

3

4

ENTER

RECEIVER

SCENE

SETUP

RETURN

VOLUME

ENHANCER SUR. DECODE

STRAIGHT

DIRECT

AV

AUDIO

TRANSMIT

SLEEP

1

2

3

4

1

2

5

6

V-AUX

TUNER

FM

INFO

MEMORY

AM

PRESET

TUNING

MOVIE

MUSIC

STEREO

BD

DVD

TV

CD

RADIO

MUTE

7

8

5

6

9

0

10

1

2

3

4

REC

ENT

TV

TV VOL

TV CH

TOP

MENU

POP-UP

MENU

DISPLAY

SOURCE

CODE SET

INPUT

MUTE

DOCK

[ A ]

[ B ]

q

j

d

d

Переключатель входных
сигналов

j

Курсор C / D / E

j

ENTER

q

OPTION

Входное гнездо

Видеовход

Аудиовход

HDMI1

HDMI

HDMI

HDMI2

HDMI

HDMI

HDMI3

HDMI

HDMI

HDMI4

HDMI

HDMI

AV1

Компонентный видеосигнал

Оптического цифрового

AV2

Компонентный видеосигнал

Коаксиальный цифровой

AV3

Видео

Коаксиальный цифровой

AV4

Видео

Оптического цифрового

AV5

Видео

Аналоговый (стерео)

AV6

Видео

Аналоговый (стерео)

AUDIO1

Аналоговый (стерео)

AUDIO2

Аналоговый (стерео)

VIDEO AUX

Видео

Аналоговый (стерео)

COMPONENT

VIDEO

PR

PB

Y

OPTICAL

OPTICAL

(TV)

AV 1

AV 2

AV 3

AV 4

AV 5

AV 6

AUDIO 1

AUDIO 2

COAXIAL

COAXIAL

(CD)

FRONT

HDMI OUT

AV

OUT

AUDIO

OUT

VIDEO

DOCK

ARC

ANTENNA

FM

75

ǡ

GND AM

MONITOR OUT

COMPONENT

VIDEO

VIDEO

PR

PB

Y

HDMI

HDMI

HDMI

Выход HDMI

BD/DVD-проигрыватель

Получение видеосигналов от гнезда HDMI и аудиосигналов от гнезда,

отличного от HDMI

Данный аппарат позволяет использовать входные гнезда AV1-6 или AUDIO1-2 для
получения аудиосигналов от других входных гнезд.
Например, если внешнее устройство не может воспроизводить аудиосигналы через гнездо
HDMI, воспользуйтесь следующим способом для изменения аудиовхода.

1

Воспользуйтесь

dПереключатель входных сигналов

для выбора нужного

источника входного сигнала HDMI.

2

Нажмите кнопку

qOPTION

для отображения меню Option.

J1

3

Несколько раз нажмите кнопку

jКурсор

C

для выбора опции “Audio In”, а

затем нажмите кнопку

jENTER

.

4

Воспользуйтесь кнопками

jКурсор

D / E

для выбора источника входного

аудиосигнала.

При выборе на телевизоре источника входного видеосигнала с данного аппарата, пункты
меню будут отображены на экране телевизора (экранная индикация).

5

После завершения настройки нажмите кнопку

qOPTION

для закрытия меню

Option.

J

1 :

Во время работы с меню Option информация отображается как на экране телевизора (экранная индикация),
так и на передней панели. См. раздел “Настройка установок, относящихся к каждому источнику входного
сигнала (меню Option)” (

☞с. 45

) для получения подробной информации по меню Option.

OPTICAL

(BD/DVD)

HDMI 1

COMPONENT

VIDEO

P

R

P

B

Y

OPTICAL

(TV)

AV 2

AV 3

AV 4

AV 5

AV 6

AUDIO 1

AUDIO 2

COAXIAL

COAXIAL

(CD)

HDMI 2

HDMI OUT

AV

OUT

VIDEO

DOCK

ARC

ANTENNA

FM

75

ǡ

GND AM

MONITOR OUT

COMPONENT

VIDEO

VIDEO

P

R

P

B

Y

HDMI

OPTICAL

HDMI

HDMI

O

O

Выход HDMI/Аудио

(оптический)

BD/DVD-проигрыватель

HDMI1 OPTION

Audio In

;;;;;;

AV1

В случае выбора входного аудиосигнала AV1 (оптического цифрового)
