ВВЕДЕНИЕ
Названия компонентов и их функции

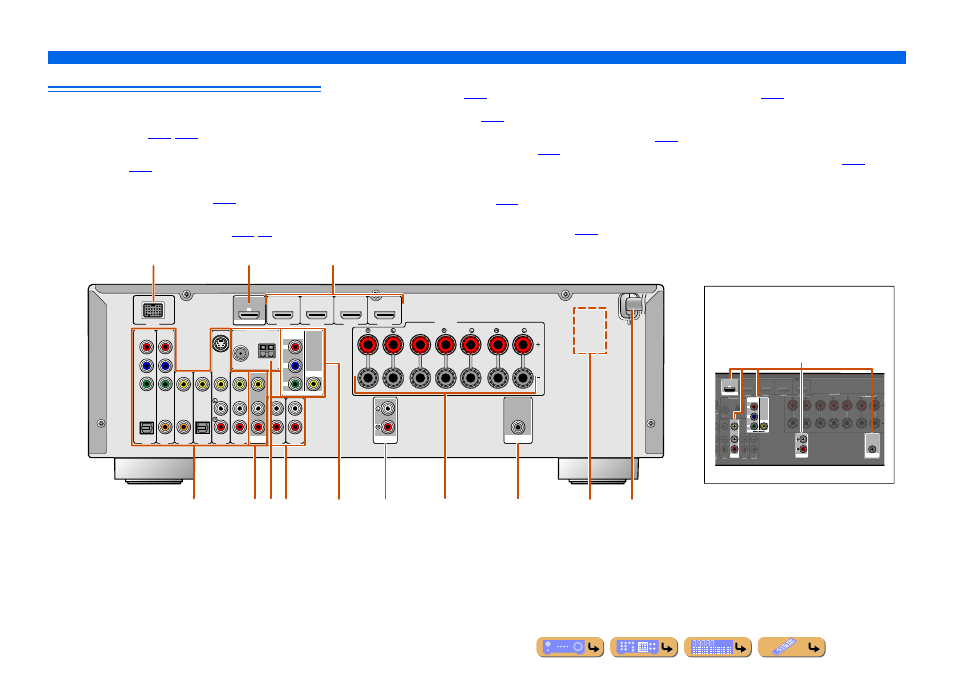

Задняя панель
a Гнездо DOCK
Для подключения дополнительной универсальной док-станции Yamaha для
iPod (например, YDS-12) или беспроводного Bluetooth-приемника
аудиосигнала (YBA-10) (
☞с. 40 , ☞с. 43 ).
b Гнездо HDMI OUT
Для подключения HDMI - совместимого телевизора для вывода аудио/
видеосигналов на (
☞с. 16 ).
c Гнезда HDMI1-4
Для подключения внешних компонентов, оснащенных HDMI-совместимыми
выходами для приема аудио/видеосигналов (
☞с. 18 ).
d Гнезда AV1-6
Для подключения к внешним компонентам, оснащенным аудио/
видеовыходами для приема аудио/видеосигналов (
☞с. 19 , с. 20 ).
e Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае выбора аналоговых
входов (AV3-6 или AUDIO1-2) (
☞с. 22 ).
f Гнезда ANTENNA
Для подключения AM и FM-антенн (
☞с. 23 ).
g Гнезда AUDIO1-2
Для подключения к внешним компонентам, оснащенным аналоговыми
аудиовыходами, для подачи звука на данный аппарат (
☞с. 21 ).
h Гнезда MONITOR OUT
i Гнезда AUDIO OUT
Для вывода аудиосигналов, полученных в случае выбора таких аналоговых
гнезд, как AV5-6 или AUDIO1-2 (
☞с. 22 ).
j Разъемы SPEAKERS
Для подключения фронтальных колонок, центральной колонки, колонок
окружающего звучания и тыловых колонок окружающего звучания
(
☞с. 12 ).
k Гнездо SUBWOOFER
Для подключения сабвуфера со встроенным усилителем (
☞с. 13 ).
l VOLTAGE SELECTOR
(Только модель для Азии и общая модель)
Выберите положение переключателя в зависимости от величины
напряжения в данном регионе (Подробнее, Краткое руководство).
m Силовой кабель
Для подключения данного аппарата к настенной розетке переменного тока.
Гнездо VIDEO Для подключения телевизора, способного
принимать входной видеосигнал, и вывода на него
видеосигналов (
☞с. 16 ).
Гнезда
COMPONENT VIDEO
Для подключения телевизора, совместимого с
компонентными видеосигналами, для вывода
видеосигнала с помощью трех кабелей (
☞с. 16 ).
COMPONENT VIDEO
P R
P B
Y
OPTICAL OPTICAL
( TV ) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL COAXIAL
(CD)
CENTER SURROUND
SINGLE
SURROUND BACK/ BI-AMP
(BD/DVD) HDMI 2 HDMI 1 HDMI 3 HDMI 4
FRONT
HDMI OUT
AV OUT
SUBWOOFER AUDIO PRE OUT OUT
VIDEO
DOCK
ARC
S VIDEO
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
SPEAKERS
P R
P B
Y
HDMI OUT
AV OUT SUBWOOFER AUDIO PRE OUT OUT
ARC
COMPONENT VIDEO
VIDEO
PR
PB
Y
5 AV 6 AUDIO 1 AUDIO 2
CENTER SURROUND SINGL
SURROUND BACK/ BI-AMP
(BD/DVD) HDMI 2 HDMI 1 HDMI 3 HDMI 4 FRONT
DEO
ANTENNA
FM
75 ǡ
GND AM
SPEAKERS
c
e k g i j d h
b a
m l f
Выбор входных и выходных гнезд
Область вокруг выходных аудио / видеогнезд
обозначена белым цветом, чтобы предотвратить
ошибочное подключение. Используйте эти гнезда для
вывода аудио/видеосигналов на телевизор или другие
внешние компоненты.
Выходные гнезда
(Пример: Модели для Великобритании и Европы)
