ПОДКЛЮЧЕНИЯ
Штекеры кабелей и гнезда

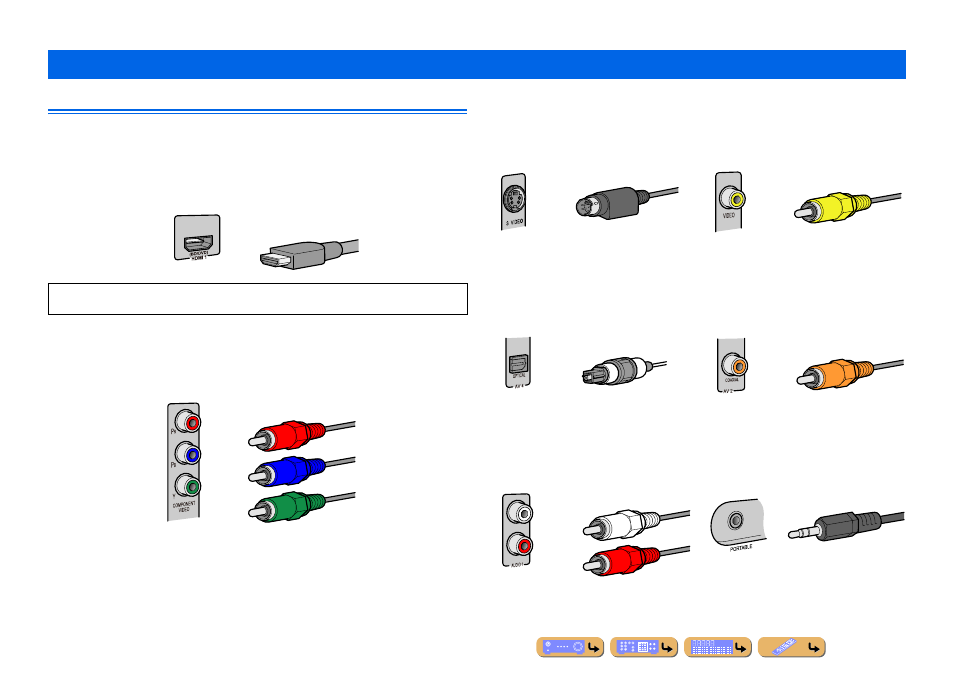

Данный аппарат оборудован следующими входными/выходными гнездами. Используйте гнезда и кабели,
соответствующие подключаемым компонентам.
■
Аудио/видеогнезда
Гнезда HDMI
Цифровое видео и цифровой звук передаются по одному кабелю.
Используйте только кабель HDMI.
■
Аналоговые видеогнезда
■
Аудиогнезда
Подключение внешних компонентов
•
Используйте 19-штыревой кабель HDMI с логотипом HDMI.
•
Рекомендуется использовать кабель длиной меньше 5,0 м, чтобы избежать ухудшения качества сигнала.
Гнезда COMPONENT VIDEO
Сигнал разделяется на три компонента:
яркость (Y), насыщенность синего цвета (P
B
) и насыщенность красного цвета (P
R
).
Используйте компонентные штекерные видеокабели с тремя штекерами.
Кабель HDMI
Компонентный штекерный
видеокабель
Гнездо S VIDEO (Только модели для
Великобритании и Европы)
Используется для передачи сигналов S-video,
включающих компоненты яркости (Y) и цветности
(C).
Используйте кабель S-video.
Гнездо VIDEO
Это гнездо используется для передачи обычных
аналоговых видеосигналов.
Используйте штекерные видеокабели.
Гнезда OPTICAL
Эти гнезда используются для передачи оптических
цифровых аудиосигналов.
Используйте оптические оптоволоконные кабели для
оптических цифровых аудиосигналов.
Гнезда COAXIAL
Эти гнезда используются для передачи коаксиальных
цифровых аудиосигналов.
Используйте кабели для цифровых аудиосигналов.
Гнезда AUDIO
Эти гнезда используются для передачи обычных
аналоговых аудиосигналов.
Используйте штекерные стереокабели, подключив
красный штекер к красному гнезду R, а белый штекер
- к белому гнезду L.
Гнездо PORTABLE
Это гнездо используется для передачи обычных
аналоговых аудиосигналов.
Используйте при подключении кабель со
стереофоническим мини-штекером.
Кабель S-video
Штекерный видеокабель
Цифровой оптоволоконный аудиокабель
Цифровой штекерный аудиокабель
Стереофонический штекерный кабель
Стереофонический кабель
с мини-штекером
