ОБРАТНОЕ ЗЕНКЕРОВАНИЕ (Цикл 204, DIN/ISO: G204)
3.7
3
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
87

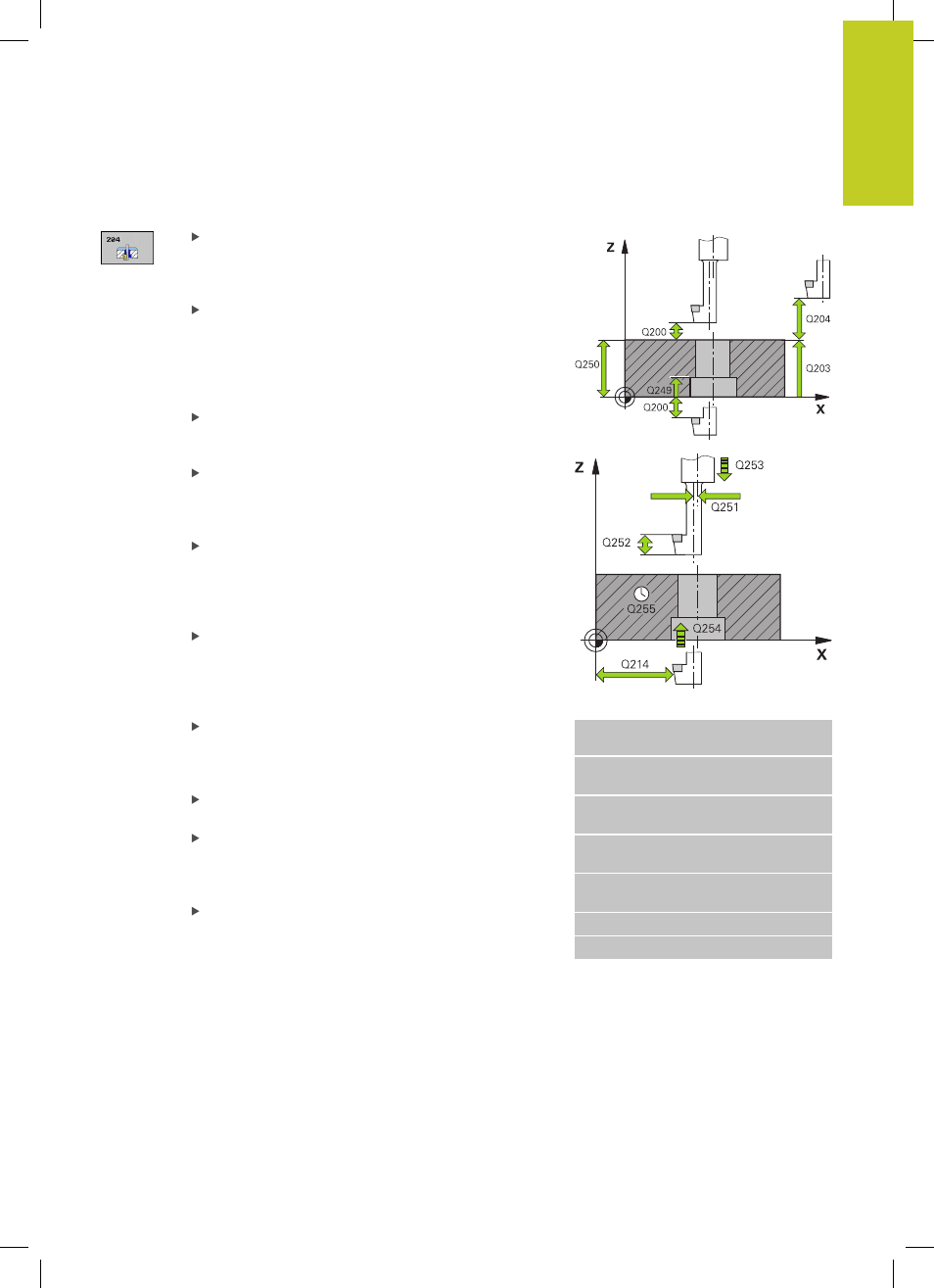

Параметры цикла
Безопасное расстояние
Q200 (в приращениях):
расстояние от режущей кромки инструмента до
поверхности обрабатываемой детали Диапазон
ввода от 0 до 99999.9999
Глубина зенковки
Q249 (в инкрементах):
расстояние от нижней грани детали до дна
зенковки. Положительный знак перед значением
задает зенкерование в положительном
направлении оси шпинделя. Диапазон ввода от
-99999.9999 до 99999.9999
Толщина материала
Q250 (в инкрементах):
толщина заготовки. Диапазон ввода от 0,0001 до
99999,9999
Размер эксцентрика
Q251 (в инкрементах):
размер эксцентрика борштанги; берется из
списка данных инструмента. Диапазон ввода от
0.0001 до 99999.9999
Высота режущей кромки
Q252 (в инкрементах):
расстояние от нижней кромки борштанги до
главной режущей кромки; берется из списка
данных инструмента. Диапазон ввода от 0.0001
до 99999.9999
Подача предварительного позиционирования
Q253: скорость перемещения инструмента
при врезании в заготовку или при выходе из
заготовки в мм/мин. Диапазон ввода от 0 до
99999,999 или через FMAX, FAUTO
Подача зенкерования
Q254: скорость
передвижения инструмента при зенковке в мм/
мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
Время выдержки
Q255: время выдержки на дне
углубления. Диапазон ввода от 0 до 3600,000
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999.9999
Кадры УП
11 CYCL DEF 204 ВОЗВРАТНОЕ
ЗЕНКОВАНИЕ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q249=+5
;ГЛУБИНА
ЗЕНКЕРОВАНИЯ
Q250=20
;ТОЛЩИНА
МАТЕРИАЛА
Q251=3.5
;РАЗМЕР
ЭКСЦЕНТРИКА
Q252=15
;ВЫСОТА ЛЕЗВИЙ
Q253=750
;ПОДАЧА ПРЕДПОЗИЦ.
