Параметры цикла – Инструкция по эксплуатации HEIDENHAIN TNC 640 (34059x-02) Cycle programming
Страница 427
РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ через ось вращения
(Цикл 403, DIN/ISO: G403)
15.5
15
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
427

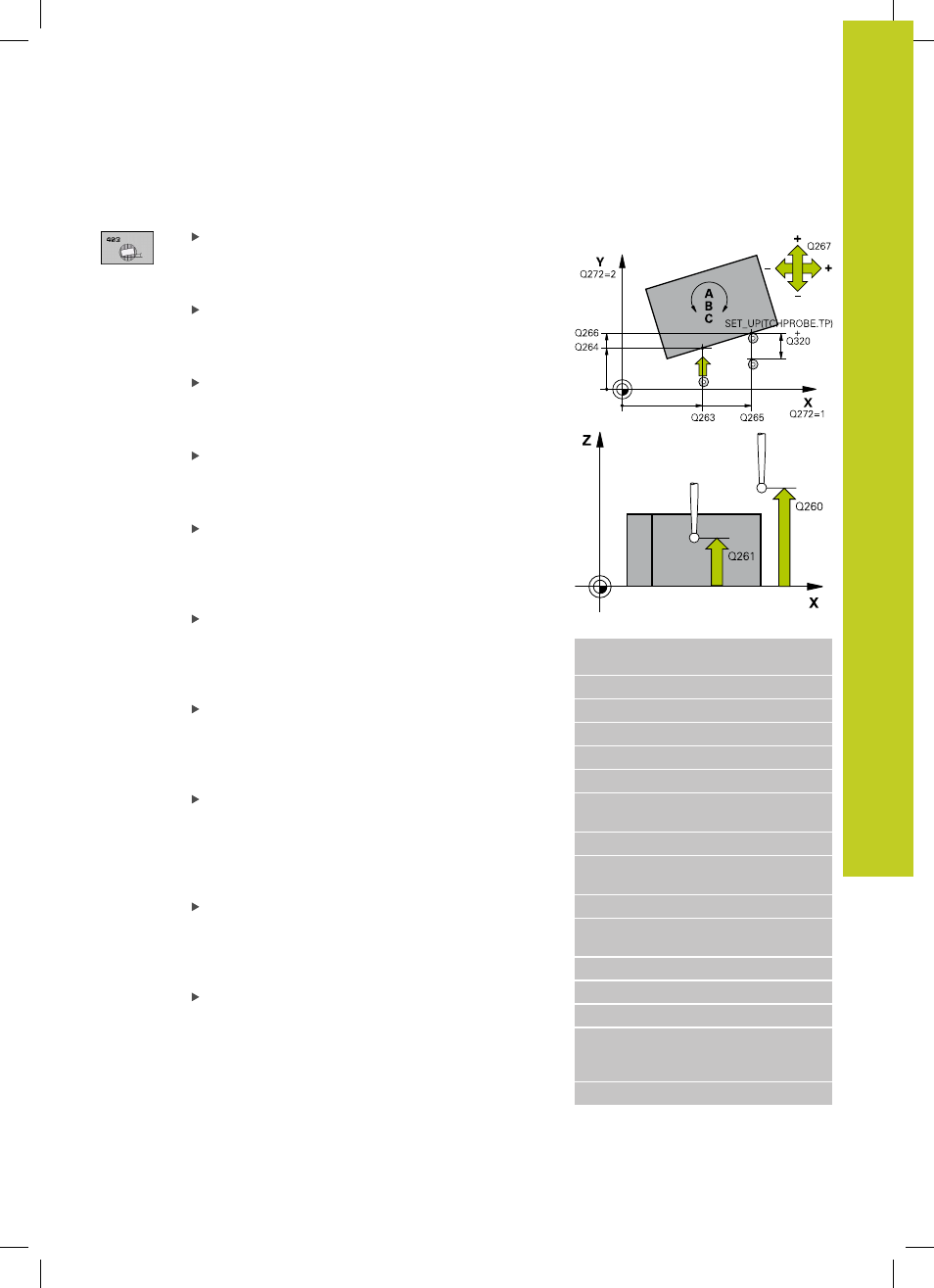

Параметры цикла
1 точка измерения по 1 оси
Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
2 точка измерения по 1 оси
Q265 (абсолютная):
координата второй точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
2 точка измерения по 2 оси
Q266 (абсолютная):
координата второй точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Ось измерения (1...3: (1=главная ось)
Q272:
ось, в которой должно производиться измерение:
1
: Главная ось = ось измерения
2
: Дополнительная ось = ось измерения
3
: Ось измерительного щупа = ось измерения
Направление перемещения 1
Q267:
направление, в котором измерительный щуп
должен подаваться к детали:
-1
: Перемещение в отрицательную сторону
+1
: Перемещение в положительную сторону
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения:
0
: Перемещение между точками измерения на
высоте измерения
1
: Перемещение между точками измерения на
определенной высоте
Кадры УП
5 TCH PROBE 403 ROT ПО ОСИ
ВРАЩЕНИЯ
Q263=+0
;1. ТОЧКА 1-ОЙ ОСИ
Q264=+0
;1. ТОЧКА 2-ОЙ ОСИ
Q265=+20
;2. ТОЧКА 1-ОЙ ОСИ
Q266=+30
;2. ТОЧКА 2-ОЙ ОСИ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
312=6
;ОСЬ ВЫРАВНИВАНИЯ
Q337=0
;УСТАНОВКА НУЛЯ
Q305=1
;№ В ТАБЛИЦЕ
Q303=+1
;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
Q380=+90
;ОТСЧЕТНЫЙ УГОЛ
