Циклы измерительных щупов: автоматический контроль заготовки
17.9 ИЗМЕРЕНИЕ ВНУТРЕННЕЙ ШИРИНЫ (Цикл 425, DIN/ISO: G425)
17
528
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

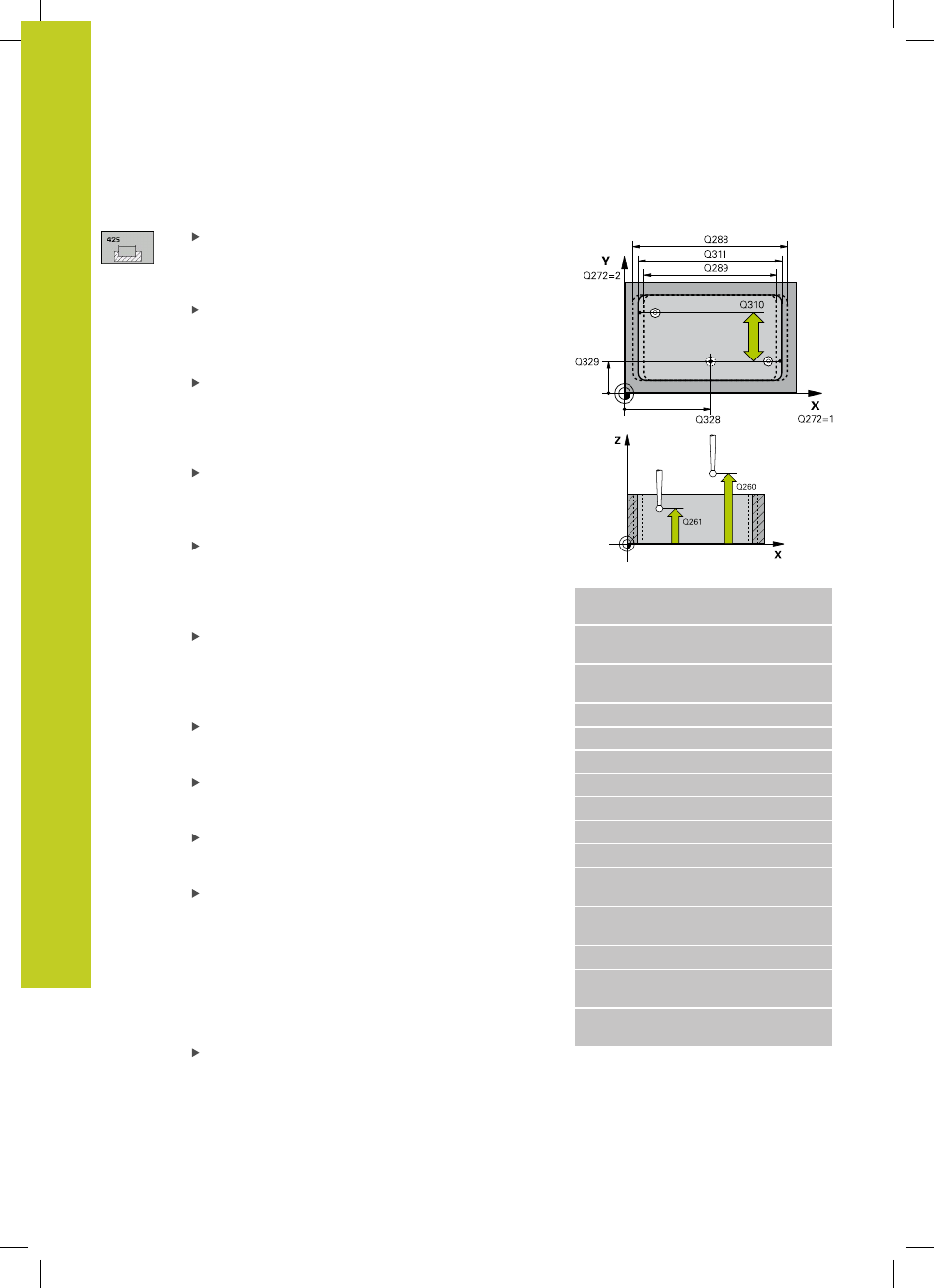

Параметры цикла
Начальная точка по 1 оси
Q328 (абсолютная):
начальная точка измерения по главной оси
плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
Начальная точка по 2 оси
Q329 (абсолютная):
начальная точка измерения по вспомогательной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
Смещение для 2 измерения
Q310 (в
приращениях): значение, на которое смещается
измерительный щуп перед вторым измерением.
При вводе 0 ЧПУ смещение не выполняет.
Диапазон ввода от -99999.9999 до 99999.9999
Ось измерения
Q272: ось плоскости обработки,
в которой должно производиться измерение:
1
: Главная ось = ось измерения
2
: Дополнительная ось = ось измерения
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Заданная длина
Q311: заданное значение
измеряемой длины. Диапазон ввода от 0 до
99999.9999
Максимальный размер
Q288: наибольшая
разрешенная длина. Диапазон ввода от 0 до
99999.9999
Минимальный размер
Q289: наименьшая
разрешенная длина. Диапазон ввода от 0 до
99999.9999
Протокол измерения
Q281: Определите, должно
ли ЧПУ формировать протокол измерения:
0
: Не формировать протокол измерения
1
: Формировать протокол измерения: ЧПУ
сохраняет
журнал регистрации TCHPR425.TXT
по умолчанию в директорию TNC:\ ab.
2
: Выполнение программы прерывается и
протокол измерения выводится на дисплей ЧПУ.
Продолжение программы с помощью NC-старт
Остановка программы при ошибке допуска
Q309: задайте, должна ли ЧПУ прервать
выполнение программы и выдать сообщение об
ошибке при ошибке допуска:
0
: Не прерывать выполнение программы, не
выводить сообщение об ошибке
1
: Прервать выполнение программы, вывести
сообщение об ошибке
Кадры УП
5 TCH PRONE 425 ИЗМЕРЕНИЕ
ШИРИНЫ КАНАВКИ
Q328=+75
;ТОЧКА СТАРТА 1.
ОСИ ОСИ
Q328=-12.5
;ТОЧКА СТАРТА 2.
ОСИ ОСИ
Q310=+0
;СДВИГ 2. ИЗМЕРЕНИЯ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q260=+10
;БЕЗОПАСНАЯ ВЫСОТА
Q311=25
;ЗАДАННАЯ ДЛИНА
Q288=25.05
;МАКС.РАЗМЕР
Q289=25
;МИН.РАЗМЕР
Q281=1
;ПРОТОКОЛ
ИЗМЕРЕНИЯ
Q309=0
;PGM-СТОП ПРИ
ОШИБКЕ
Q330=0
;ИНСТРУМЕНТ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q301=0
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
