Циклы измерительных щупов: специальные функции
18.8 КАЛИБРОВКА ВНЕШНЕГО РАДИУСА TS (Цикл 463, DIN/ISO:
G463)
18
560
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
Система ЧПУ должна быть подготовлена
производителем станка к определению смещения
центра наконечника щупа. Соблюдайте указания
инструкции по обслуживанию станка!
В измерительных системах HEIDENHAIN
предварительно определен параметр
ориентации Вашей системы измерения. Прочие
измерительные системы настраиваются
производителем станка.
РАДИУС ОСТРОВА
Q407: Диаметр
регулировочного кольца. Диапазон ввода: от 0 до
99,9999

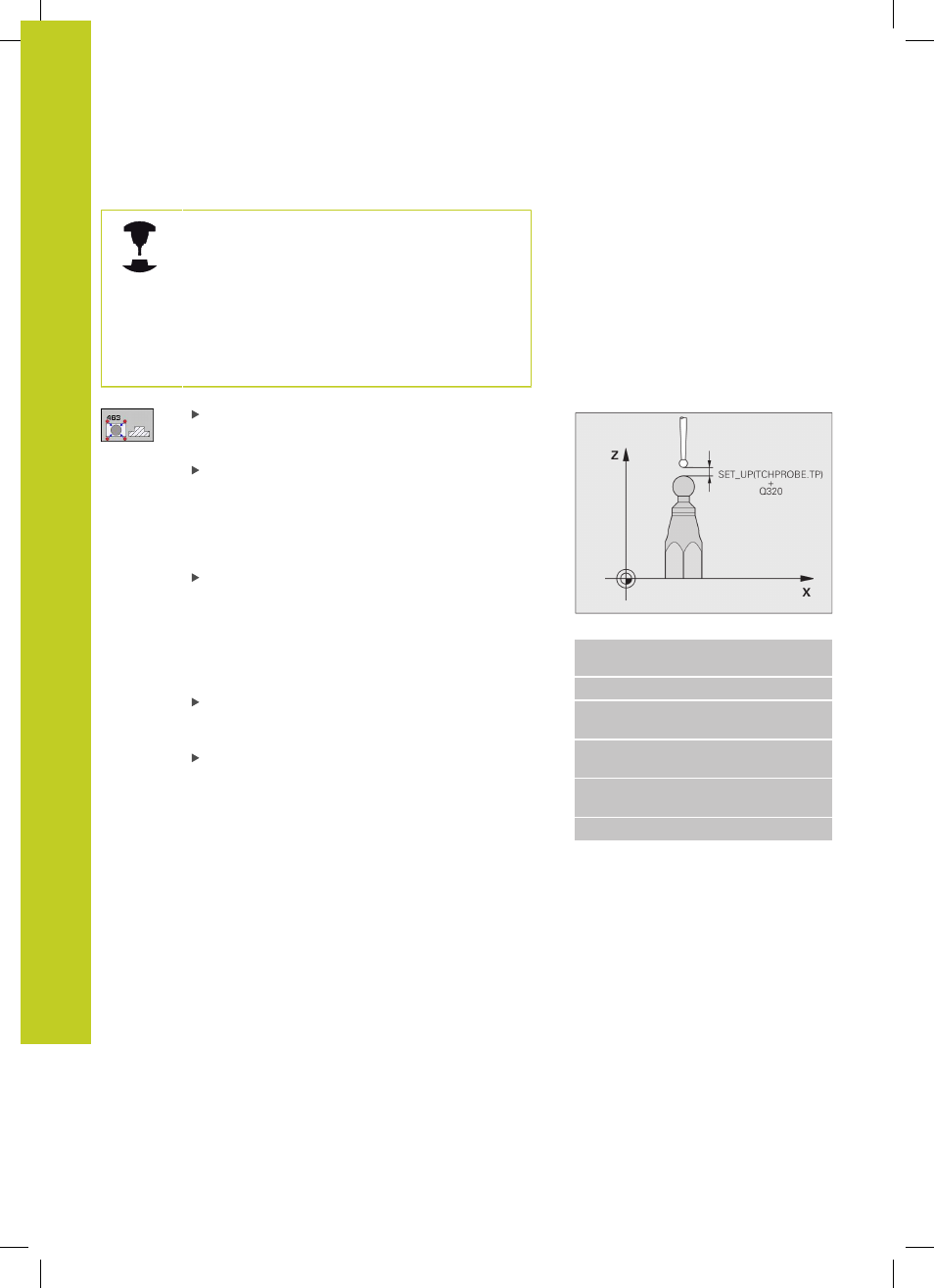

БЕЗОПАСНОЕ РАССТОЯНИЕ
Q320 (в
приращениях): Дополнительное расстояние
между точкой измерения и измерительным
шариком. Q320 прибавляется к значению
колонки SET_UP (таблица измерительных
щупов). Диапазон ввода: от 0 до 99999,9999
ПЕРЕМЕЩЕНИЕ НА S: ВЫСОТА
Q301:
Определите, как система контактов должна
перемещаться между точками измерения
0:
Перемещение между точками измерения на
высоте измерения
1:
Перемещение между точками измерения на
определенной высоте
КОЛИЧЕСТВО ИЗМЕРЕНИЙ
Q407 (абсолютное):
Количество точек измерения на диаметре.
Диапазон ввода: от 0 до 8
НАЧАЛЬНЫЙ УГОЛ
Q325 (абсолютный): угол
между главной осью плоскости обработки и
первой точкой измерения. Диапазон ввода: от 0
до 360,0000
Кадры УП
5 TCH PROBE 463 TS КАЛИБРОВКА НА
ОСТРОВЕ
Q407=+5
;РАДИУС ОСТРОВА
Q320=+0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q301=+1
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q423=+8
;КОЛИЧЕСТВО
ИЗМЕРЕНИЙ
Q380=+0
;ОТСЧЕТНЫЙ УГОЛ
