Циклы обработки: описание контура
7.4
ДАННЫЕ КОНТУРА (Цикл 20, DIN/ISO: G120)
7
194
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

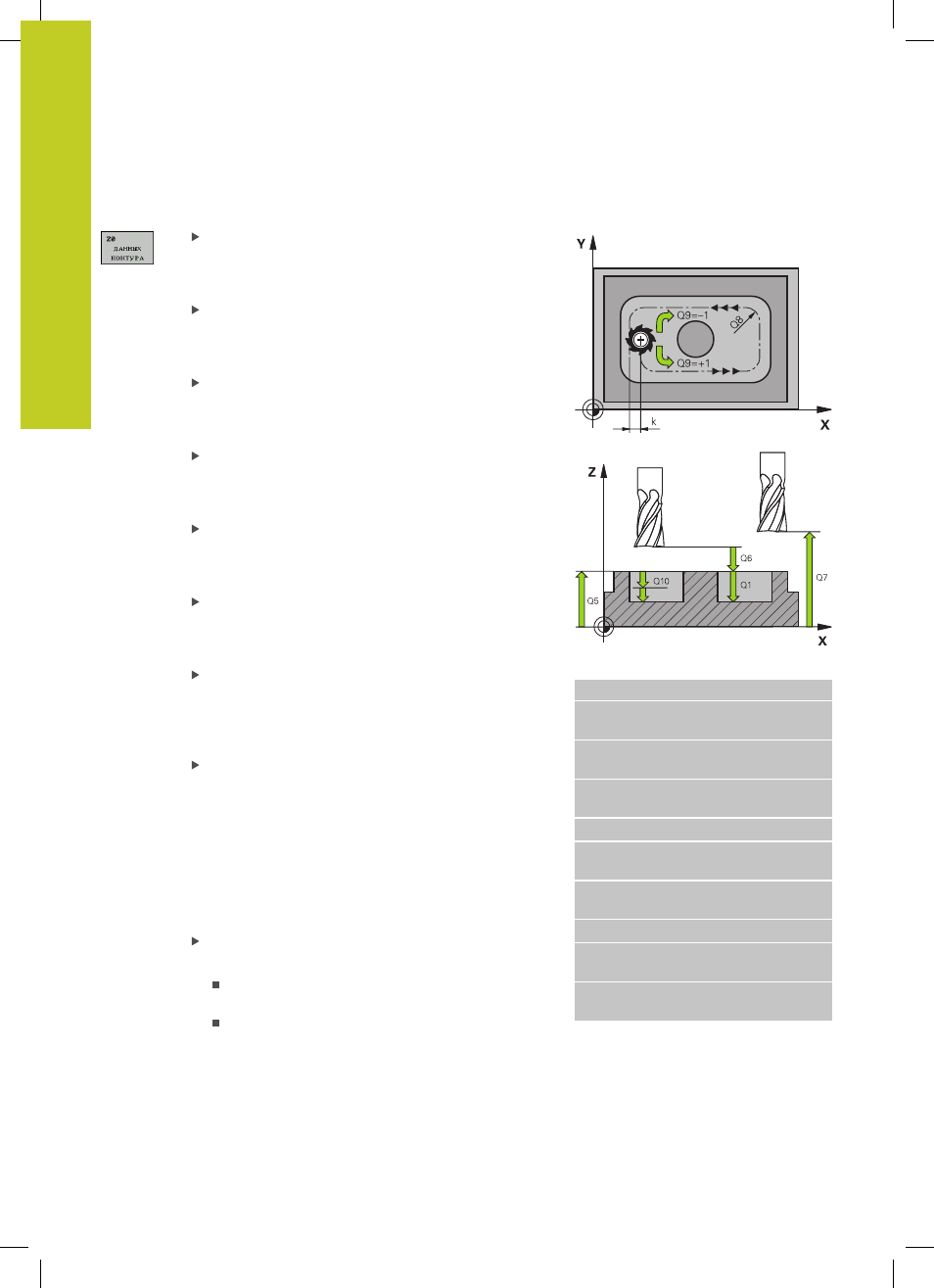

Параметры цикла
Глубина фрезерования
Q1 (в инкрементах):
расстояние от поверхности заготовки до дна
кармана. Диапазон ввода от -99999.9999 до
99999.9999
Перекрытие траектории
коэффициент Q2: Q2 x
радиус инструмента дает врезание со стороны
боковой поверхности k. Диапазон ввода от
-0,0001 до 1,9999
Припуск на чистовую обработку боковой
поверхности
Q3 (в инкрементах): припуск на
чистовую обработку в плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Припуск на чистовую обработку на глубине
Q4
(в инкрементах): припуск на чистовую обработку
глубины. Диапазон ввода от -99999.9999 до
99999.9999
Координата поверхности заготовки
Q5
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999.9999 до 99999.9999
Безопасное расстояние
Q6 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки.
Диапазон ввода от 0 до 99999,9999
Безопасная высота
Q7 (абсолютная):
абсолютная высота, на которой невозможно
столкновение с заготовкой (для промежуточного
позиционирования и возврата в конце цикла)
Диапазон ввода от -99999.9999 до 99999.9999
Радиус внутреннего скругления
Q8:
радиус скругления внутренних “углов”;
заданное значение связано с траекторией
центра инструмента и используется для
плавных переходов между элементами
контура.
Q8 не является радиусом, т.к.
система ЧПУ добавляет его в качестве
отдельного элемента контура между
запрограммированными элементами!
Диапазон ввоа 0 до 99999,9999
Направление вращения?
Q9: направление
обработки карманов
Q9 = -1 встречная обработка карманов и
островов
Q9 = +1 попутная обработка карманов и
островов
Во время прерывания программы можно проверить параметры
обработки или изменить их.
Кадры УП
57 CYCL DEF 20 КОНТУР-ПАРАМЕТРЫ
Q1=-20
;ГЛУБИНА
ФРЕЗЕРОВАНИЯ
Q2=1
;НАЛОЖЕНИЕ
ТРАЕКТОРИИ
Q3=+0.2
;ПРИПУСК НА
СТОРОНЕ
Q4=+0.1
;ПРИПУСК НА ГЛУБИНЕ
Q5=+30
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q6=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q7=+80
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.5
;РАДИУС
ЗАКРУГЛЕНИЯ
Q9=+1
;НАПРАВЛЕНИЕ
ВРАЩЕНИЯ
