Циклы измерительных щупов: автоматический контроль заготовки
17.7 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 423, DIN/ISO:
G423) G423)
17
520
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
17.7
ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО
ОСТРОВА (цикл 423, DIN/ISO: G423)
G423)

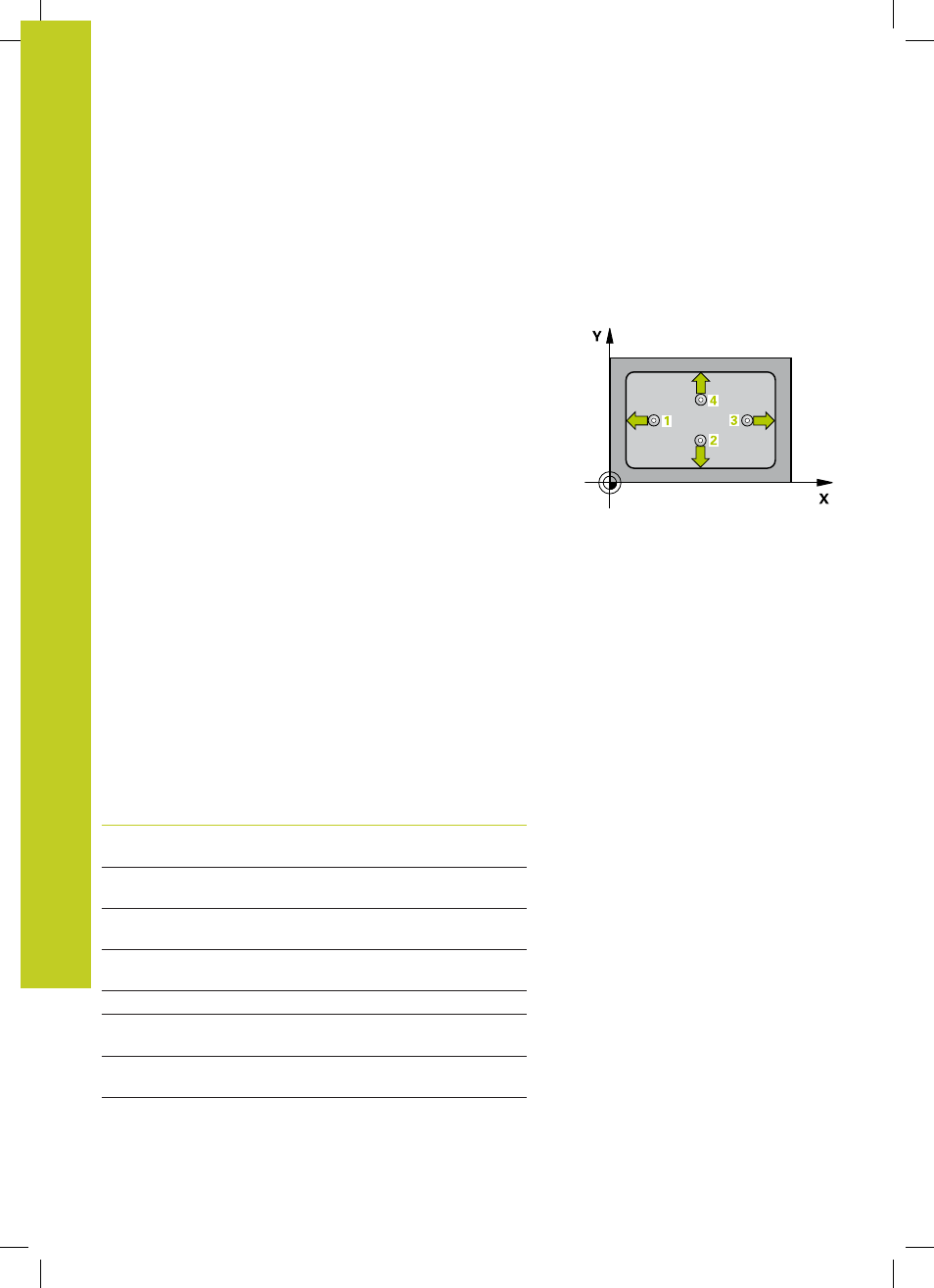

Ход цикла
Цикл измерительного щупа 423 определяет центр, а также
длину и ширину прямоугольного кармана. Если в цикле
задаются соответствующие значения допуска, то ЧПУ
осуществляет сравнение заданного и фактического значения и
записывает это отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 410) в точке измерения
1
. ЧПУ
вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F
).
3 Затем зонд перемещается либо параллельно к оси на
высоту измерения либо линейно к следующей точке
контактирования
2
а потом выполняет следующую
операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования
3
а
затем к точке контактирования
4
и осуществляет там третью
и четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q.
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q154
Фактическое значение длины
стороны по главной оси
Q155
Фактическое значение длины
стороны по вспомогательной оси
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q164
Отклонение длины стороны по
главной оси
Q165
Отклонение длины стороны по
вспомогательной оси
