ПОВОРОТ ПРОДОЛЬНОЕ ВРЕЗАНИЕ
(Цикл 813, DIN/ISO: G813)
13.7
13
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
313
Параметры цикла
Объем обработки
Q215: Установить объем
обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка на чистовой
размер
3
: только чистовая обработка на припуск
Безопасное расстояние
Q460 (в инкрементах):
расстояние для движения отвода и
предварительного позиционирования
Диаметр начала контура
Q491: X-координата
начальной точки контура (данные диаметра)
Начало контура по Z
Q492: Координата на оси Z
начальной точки для хода врезания
Диаметр конца контура
Q493: X-координата
конечной точки контура (данные диаметра)
Конец контура по Z
Q494: Координата по оси Z
точки конца контура
Угол уклона
Q495: угол, под которым
расположен уклон врезания. Углом привязки
является перпендикуляр к оси вращения.
Максимальная глубина резания
Q463:
максимальная подача на врезание (данные
радиуса) в радиальном направлении. Подача
распределяется равномерно, чтобы не
оставалось следов от шлифования.
Подача черновой обработки
Q478: Скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Выравнивание контура
Q506:
0
: После каждого шага вдоль контура (внутри
области подачи)
1
: Выравнивание контура после последнего шага
(весь контур); снимать стружку под углом 45°
2
: Без выравнивания контура; снимать стружку
под углом 45°

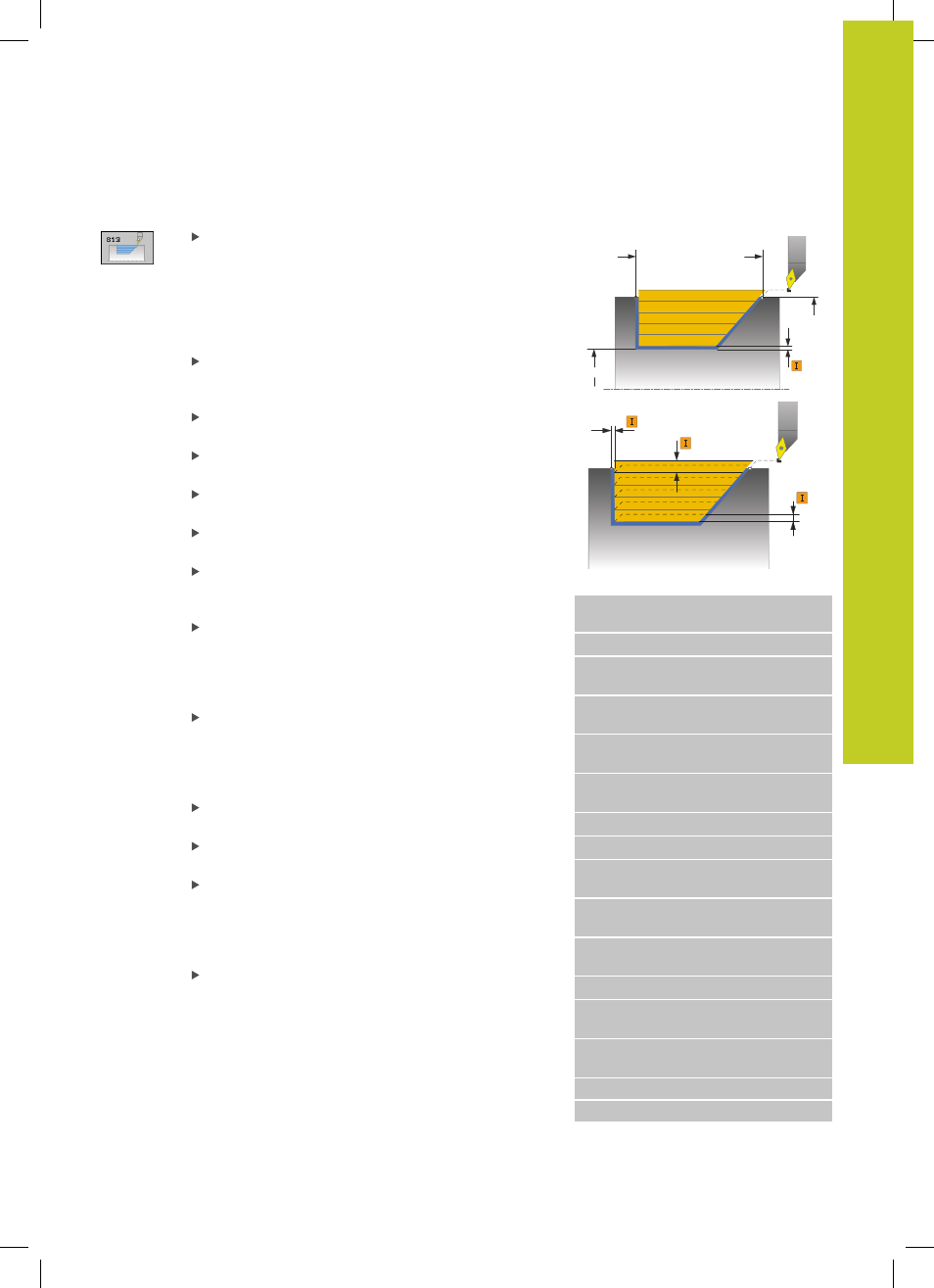

Ø Q493
Ø Q491
Ø Q483
Q494
Q492
Q460
Q463
Q484
Кадры УП
11 CYCL DEF 813 ПРОДОЛЬНОЕ
ТОКАРНОЕ ВРЕЗАНИЕ
Q215=+0
;ОБЬЁМ ОБРАБОТКИ
Q460=+2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q491=+75
;ДИАМЕТР НАЧАЛА
КОНТУРА
Q492=-10
;НАЧАЛО КОНТУРА ПО
Z
Q493=+50
;ДИАМЕТР КОНЦА
КОНТУРА
Q494=-55
;КОНЕЦ КОНТУРА ПО Z
Q495=+70
;УГОЛ УКЛОНА
Q463=+3
;MAX. ГЛУБИНА
РЕЗАНИЯ
Q478=+0.3
;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q483=+0.4
;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2
;ПРИПУСК ПО Z
Q505=+0.2
;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
Q506=+0
;ВЫРАВНИВАНИЕ
КОНТУРА
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
