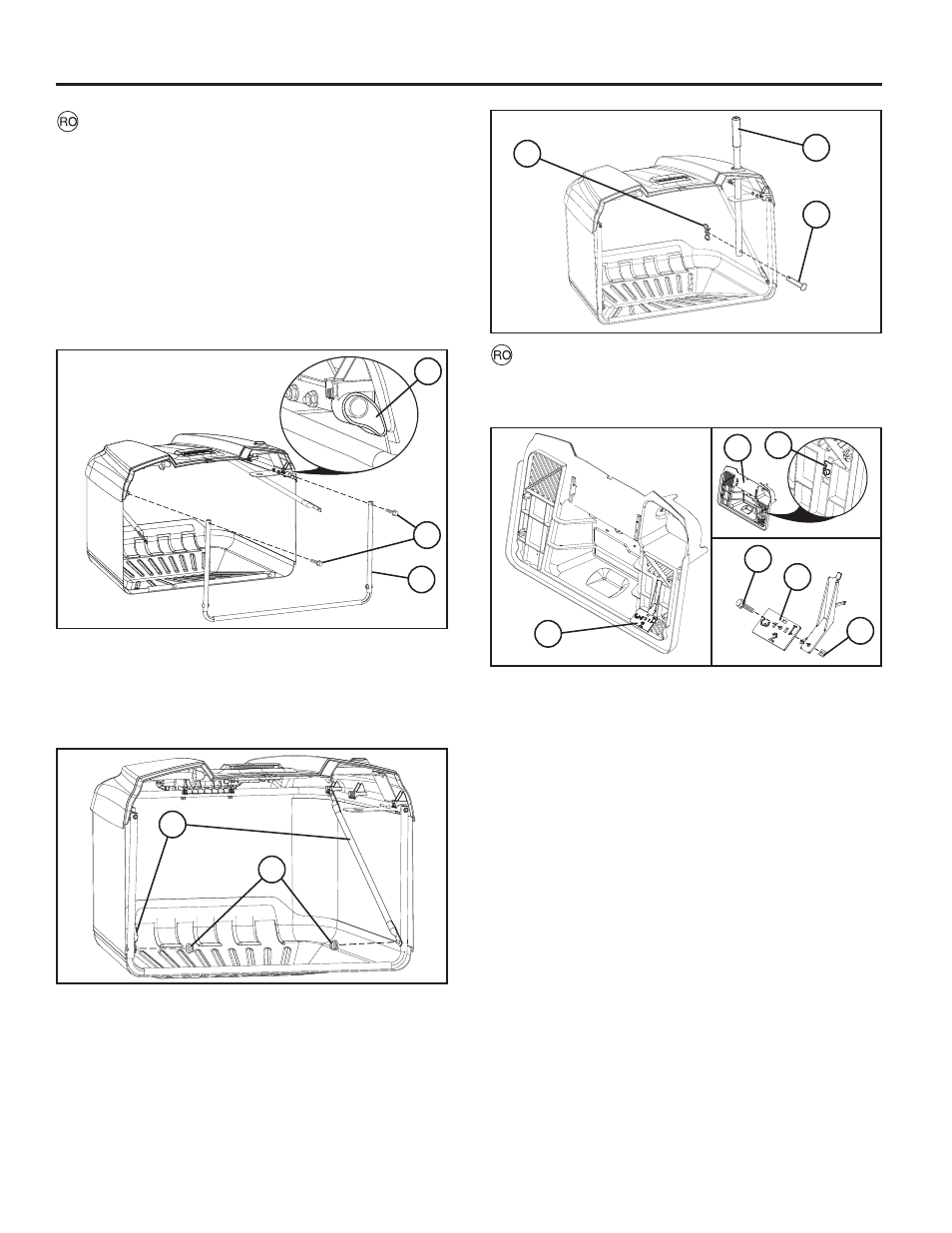

• Desfaceţi sacul şi puneţi-l cu partea din dreapta în sus.
• Introduceţi cadrul anterior al sacului (1) prin tivurile de pe
cele două laturi ale sacului.
• Introduceţi partea inferioară a cadrul anterior al sacului (1) în
suportul din partea anterioară a părţii inferioare a sacului.
• Introduceţi segmentele tivului sacului (2) de la capetele
sacului pe cadrul tubular superior al sacului.
• Desfaceţi cele două şuruburi (1/4”-20 x 1.15”) hexagonale
(3) de pe partea anterioară a cadrului superior.
• Introduceţi cele două şuruburi (1/4”-20 x 1.15”) hexagonale
(3) în orifi ciile din partea de sus a cadrului anterior al sacului
şi înşurubaţi-le pe piuliţele din interiorul cadrului tubular
superior al sacului.
PENTRU A REGLA LEVIERUL COMPLET/PALETA
SACULUI
• Înainte de reglare, motorul tractorului trebuie să fi e închis, iar
frâna de mână trebuie să fi e trasă.
ASAMBLAREA COLECTORULUI
• Deşurubaţi piuliţele (1/4”-20) (4) din partea inferioară a
cadrului anterior al sacului.
• Desfaceţi suporturile transversale (5) şi fi xaţi-le de şuruburile
de fi xare din colţurile de jos ale cadrului anterior al sacului.
• Puneţi la loc piuliţele (1/4”-20) (4) şi strângeţi până când sunt
bine fi xate.
• Scoateţi ştiftul de fi xare (6) şi arcul de blocare (7) de pe
mânerul sacului (8).
• Împingeţi mânerul sacului (8) în jos prin capacul sacului şi
prin orifi ciile din blocul superior sudat al cadrului.
• Montaţi la loc ştiftul de fi xare (7) prin orifi ciul din partea
inferioară a mânerului sacului şi introduceţi arcul de blocare
(8) în orifi ciul din capătul ştiftului de fi xare, până când se
fi xează bine.
• Pentru iarba grea/umedă, scoateţi paleta (3).
• Pentru iarba mai uşoară, utilizaţi paleta (3) cu setarea “1”, “2”
sau “3” (“3” este pentru iarba cea mai uşoară sau uscată).
• Alegeţi setarea şi rotiţi paleta sacului (3) astfel încât numărul
dorit (setarea) să ajungă cu faţa la dv.
• Setarea
poate
fi modifi cată slăbind elementele de fi xare (4 şi
5), înlăturând/rotind paleta (3) şi strângându-le din nou.
