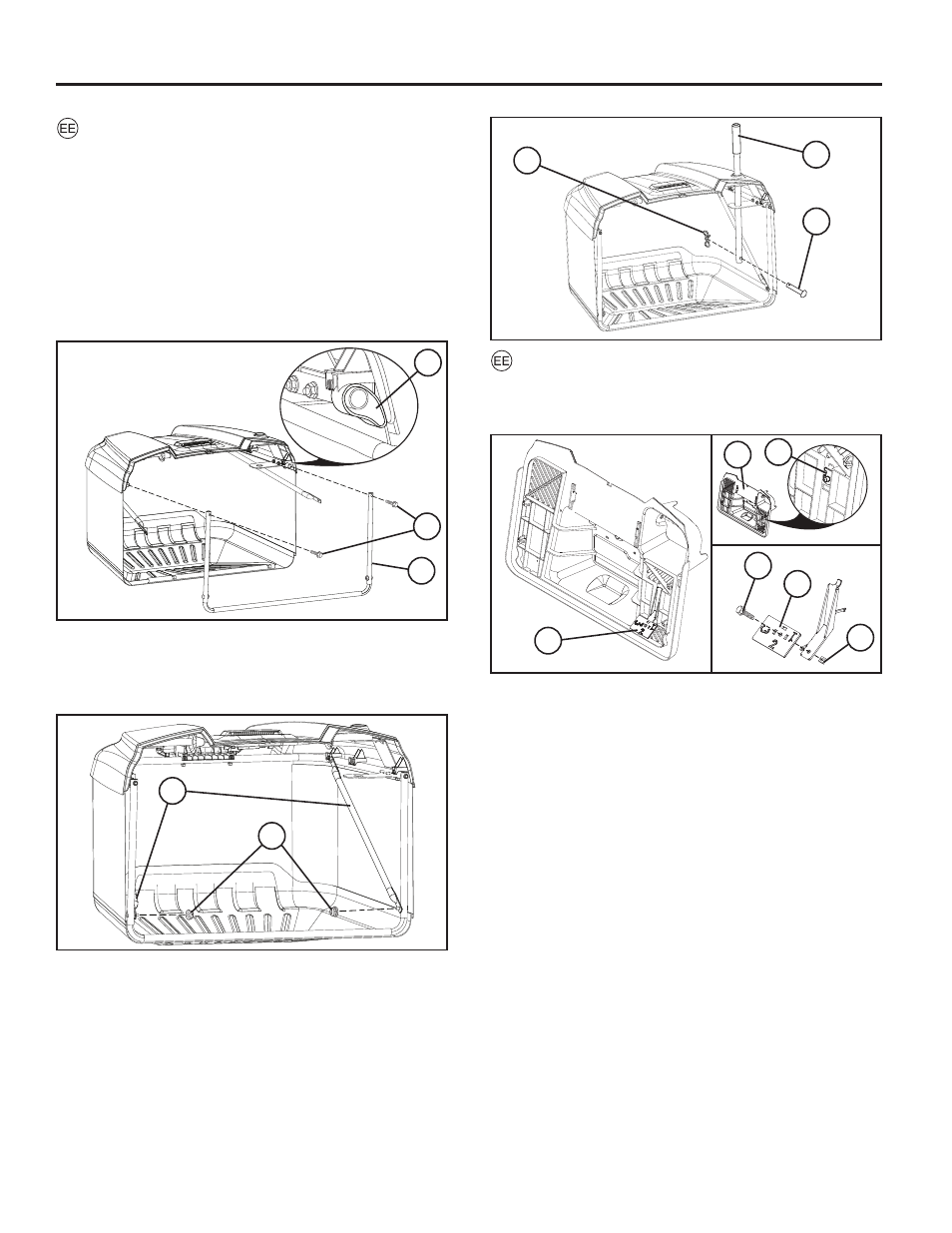

KOGUJA KOKKUPANEMINE
• Voltige kott lahti ja asetage õiget pidi.
• Lükake pakkemasina raam (1) üles läbi mõlemal küljel
asuvate kangast aasade.
• Suruge pakkemasina eesmise raami alumine osa (1)
õnarusse pakkemasina põhja esiosas.
• Lükake koti lõpus olevad aasad (2) pakkemasina ülemise
raami torudele.
• Eemaldage ülemise raami esiosast kaks (1\4”-20 x 1.15”)
kuuskant polti (3).
• Pange kaks (1\4”-20 x 1.15”) kuusnurkpolti (3) läbi eesmise
raami ülemise osa tagasi ja keerake pakkemasina ülemise
raami torus olevatesse mutritesse.
PAKKEMASINA REGULEERIMISEKS
TÄISKANGIGA
• Enne reguleerimist, peab traktori mootor olema väljalülitatud
ja käsipidur peale pandud.
• Eemaldage alumise eesmise raami küljest (1/4”-20)
kontramutrid (4).
• Keerake lahti ristlatid (5) ja kinnitage poldid eesmise raami
alumistesse nurkadesse.
• Keerake (1/4”-20) kontramutrid (4) uuesti kinni.
• Eemaldage pakkemasina käepidemelt (8) tihvt (6) ja
stoppervedru (7).
• Lükake pakkemasina käepide (8) alla läbi pakkemasina
katte ja raami ülemiste nurgikute aukude.
• Lükake tihvt (7) läbi pakkemasina käepideme all oleva augu
tagasi ja lükake stoppervedru (8) läbi tihvti otsas oleva augu
kuni see paika lukustub.
• Raskeima/märja rohu puhul eemaldage pedaal (3).
• Kergema rohu puhul kasutage pedaali (3) asendis „1“, „2“
või „3“ (kusjuures „3“ on mõeldud kergeima või kuiva rohu
jaoks).
• Valige asend ja keerake pakkemasina pedaali (3) nii, et
soovitud number oleks teie poole.
• Asendi muutmiseks keerake lahti kinnitid (4 ja 5), eemaldage/
keerake pedaali (3) ja keerake kinniti uuesti kinni.
