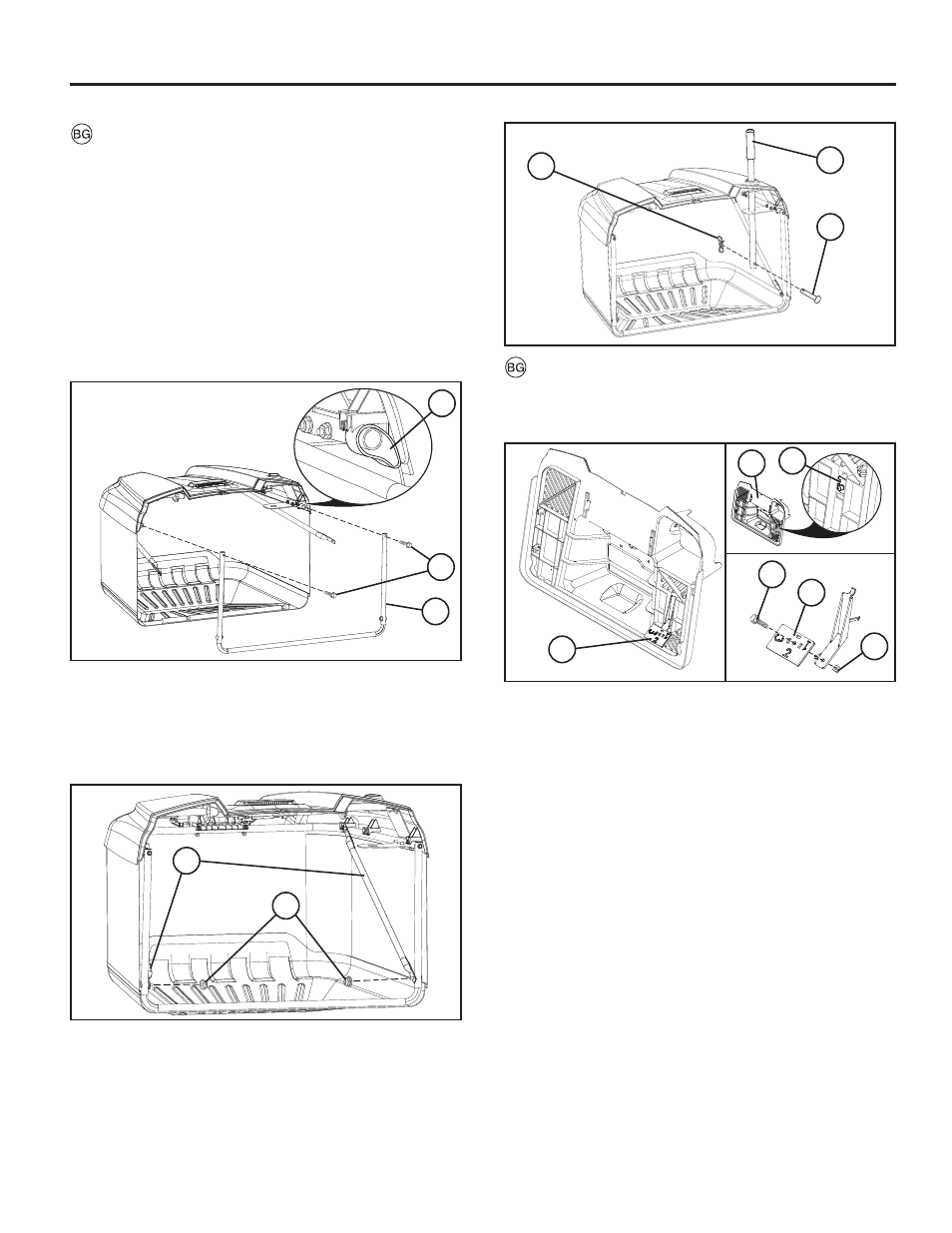

ЗА СГЛОБЯВАНЕТО НА КОША
• Разгънете сеносъбирача и застанете от дясната страна.
• Прекарайте предната рамка на сеносъбирача (1) нагоре
през гайките на плата от всяка страна на сеносъбирача.
• Натиснете до щракване дъното на предната рамка на
сеносъбирача (1) в пластмасовия фиксатор отпред на
дъното на сеносъбирача.
• Плъзнете сегментите на платнените гайки на
сеносъбирача (2) в краищата на сеносъбирача върху
горните тръби на рамката на сеносъбирача.
• Свалете двата (3) шестостенни болта (1\4”-20 x 1,15”) от
предната част на горната рамка.
• Поставете отново двата (3) шестостенни болта (1\4”-20 x
1,15”) през отворите в горната част на предната рамка на
сеносъбирача и ги завинтете в гайките вътре в тръбата
на горната рамка на сеносъбирача.
РЕГУЛИРАНЕ НА ЛОСТ/ТАБЛО ЗА ПЪЛЕН
СЕНОСЪБИРАЧ
• Преди регулиране двигателят на трактора трябва да се
изключи и да се включи ръчната спирачка.
• Свалете контрагайките (4) (1/4”-20) на дъното на
предната рамка на сеносъбирача.
• Разгънете напречните обтегачи (5) и ги закрепете към
двата носещи болта в долните ъгли на предната рамка
на сеносъбирача.
• Поставете отново контрагайките (4) (1/4”-20) и ги
затегнете докрай.
• Свалете вилката (6) и шплинтовия щифт (7) от дръжката
на сеносъбирача (8).
• Плъзнете дръжката на сеносъбирача (8) надолу през
капака на сеносъбирача и отворите на горната заварена
конструкция на рамката.
• Поставете отново вилката (7) през отвора в долната
страна на дръжката на сеносъбирача и вкарайте
шплинтовия щифт (8) в отвора в края на вилката,
докато се заключи на място.
• При събиране на тежка/мокра трева свалете таблото (3).
• За по-лека трева използвайте таблото (3) на положение
“1”, “2” или “3” (“3” е за най-леката, т. е. суха трева).
• Изберете подходящото положение и завъртете таблото на
сеносъбирача (3) така, че желаната цифра (положение)
да е обърната към вас.
• Настройката може да се променя с разхлабване на
фиксаторите (4 и 5), сваляне/завъртане на таблото (3) и
отново затягане.
