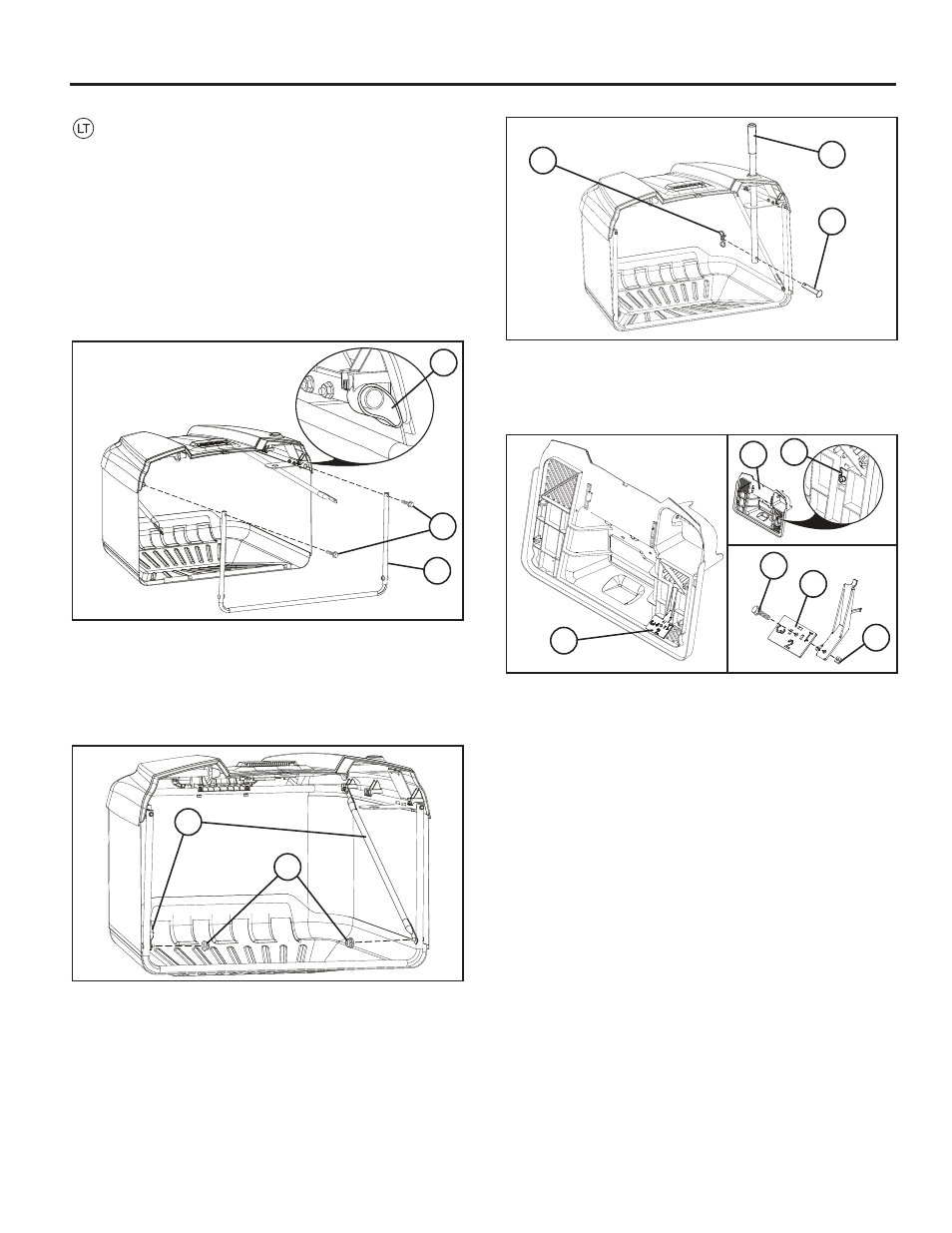

SURINKTUVO PRIMONTAVIMAS
• Atverkite maišelį ir stovėkite dešinėje pusėje.
• Perkiškite priekinį pakuotuvo rėmą (1) per medžiagines
kilpas kiekvienoje pakuotuvo pusėje.
• Įspauskite priekinio pakuotuvo rėmo (1) pagrindą į fi ksatorių
pakuotuvo pagrindo priekyje.
• Stumkite pakuotuvo medžiaginės kilpos (2) segmentus
maišo galuose į viršutinį pakuotuvo rėmo vamzdį.
• Išsukite du (1\4”-20 x 1,15”) šešiakampius varžtus (3)
viršutinio rėmo priekyje.
• Įsukite du (1\4”-20 x 1,15”) šešiakampius varžtus (3) per
angas priekinio pakuotuvo rėmo viršuje ir įsukite į veržles,
esančias viršutinio pakuotuvo rėmo vamzdyje.
NORINT SUREGULIUOTI PAKUOTUVO
UŽPILDYMO SVIRTĮ / MENTELĘ
• Prieš reguliuojant reikia išjungti traktoriaus variklį ir įjungti
stovėjimo stabdį.
• Išsukite (1/4”-20) fi ksuojančias veržles (4) priekinio
pakuotuvo rėmo apačioje.
• Atskirkite kryžmines sąvaržas (5) ir pritvirtinkite prie
atraminių varžtų priekinio pakuotuvo rėmo apatiniuose
kampuose.
• Iš naujo įstatykite (1/4”-20) fi ksavimo veržles (4) ir veržkite,
kol jos atsirems į paviršių.
• Išimkite prikabinamosios ąsos kaištį (6) ir fi ksatoriaus
spyruoklę (7) iš pakuotuvo rankenos (8).
• Stumkite pakuotuvo rankeną (8) žemyn per pakuotuvo
dangtį ir nustatykite ties viršutinės suvirintos konstrukcijos
angų.
• Įstatykite prikabinamosios ąsos kaištį (7) per angą
pakuotuvo rankenos apačioje ir įstumkite fi ksatoriaus
spyruoklę (8) į angą prikabinamosios ąsos kaiščio gale,
kad jį užsifi ksuotų savo vietoje.
• Sunkiai / šlapiai žolei mentelę (3) reikia nuimti.
• Lengvesnei žolei naudokite mentelę (3) nustatę į 1, 2 ar 3
padėtį (3 skirta lengvai arba sausai žolei).
• Pasirinkite padėtį ir pasukite pakuotuvo mentelę (3) taip,
kad norimas skaičius (padėtis) būtų atsukta į jus.
• Nuostatą pakeisti galima, atsukus fi
ksatorius (4 ir 5),
nuėmus / pasukus mentelę (3) ir vėl priveržus.
