26

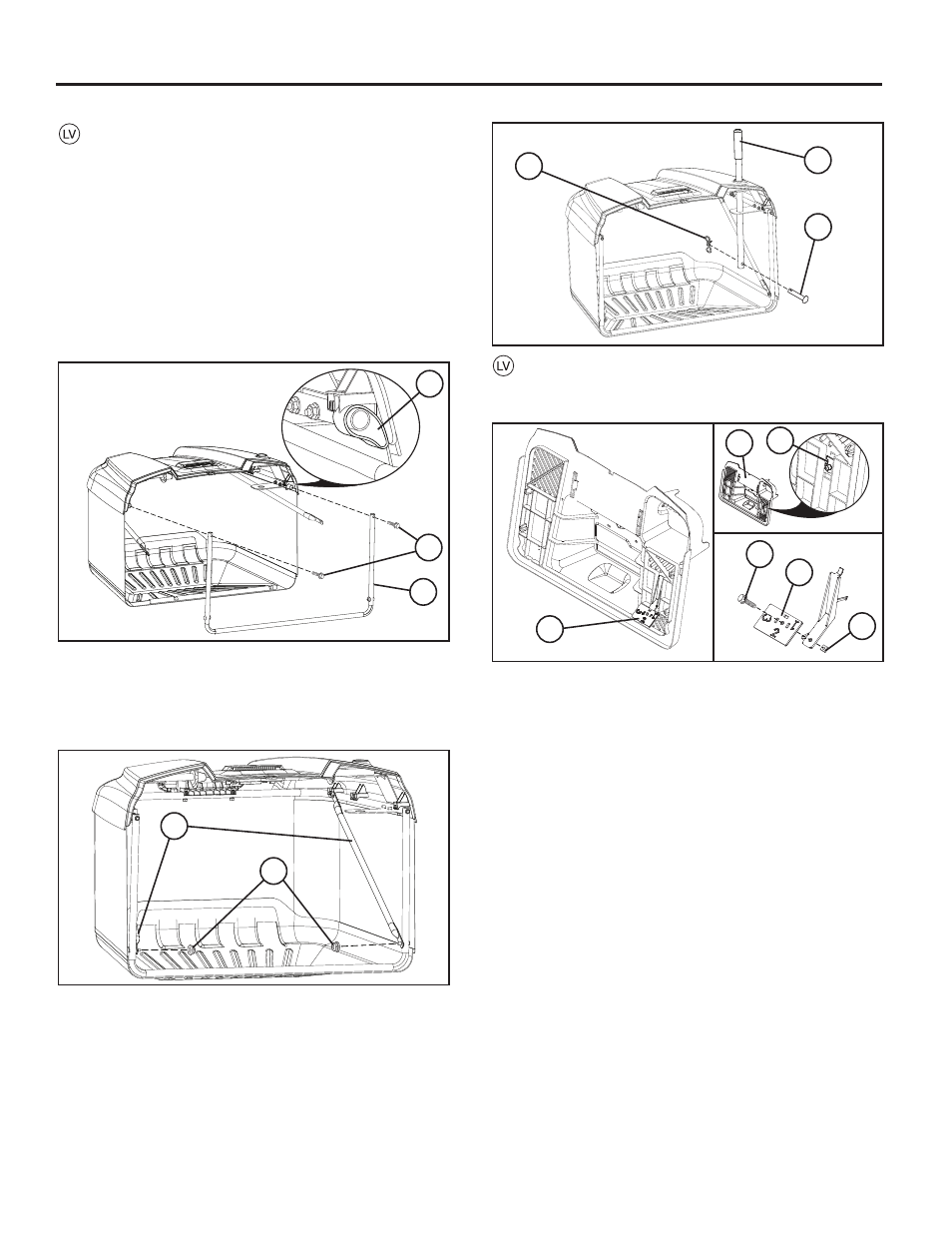

LAI SAMONTĒTU GROZA TURĒTĀJU
9
8
7
3
2
1
4
5
3
3
1 2
4
5
• Atlociet maisu un novietojiet stāvus ar labo pusi uz augšu.
• Uzstādiet priekšējo maisa rāmi (1) virzienā uz augšu cauri
auduma cilpām, kas atrodas katrā maisa pusē.
• Nofi ksējiet priekšējā maisa rāmja apakšpusi (1) maisa
apakšpusē esošajā fi ksācijas elementā.
• Uzvelciet maisa auduma galos esošās cilpas (2) uz maisa
rāmja caurulēm.
• Rāmja augšējās daļas priekšpusē izskrūvējiet divas
sešstūrgalvas skrūves (1\4 collas-20 x 1,15 collas) (3).
• Ievietojiet atpakaļ divas sešstūrgalvas skrūves (1\4 collas
- 20 x 1,15 collas) (3), izmantojot priekšējā maisa rāmja
augšpusē esošās atveres, un ieskrūvējiet tās augšējā maisa
rāmja uzstādīto cauruļu uzgriežņos.
MAISA SVIRAS/AIZVARA PIELĀGOŠANA
• Pirms pielāgošanas izslēdziet zāles plāvēja motoru un
nospiediet stāvbremzi.
• Noņemiet priekšējā maisa rāmja apakšpusē esošos
pretuzgriežņus (1/4 collas - 20) (4).
• Atlokiet šķērssavienotājus (5) un nostipriniet tos pie priekšējā
maisa rāmja apakšpusē esošo stūru atbalsta skrūvēm .
• Uzstādiet atpakaļ pretuzgriežņus (1/4 collas - 20) (4) un cieši
pievelciet tos.
• Izņemiet no maisa roktura (8) locīklskrūvi (6) un savilcējatsperi
(7).
• Iebīdiet maisa rokturi (8) maisa vākā un rāmja augšējās
metinātas detaļas atverēs.
• Ievietojiet atpakaļ locīklskrūvi (7), izmantojot maisa roktura
apakšpuses atveri, un iebīdiet tapas galā esošajā atverē
savilcējatsperi (8), līdz tā tiek nofi ksēta paredzētajā vietā.
• Lai apstrādātu smagu/mitru zāli, noņemiet aizvaru (3).
• Ja zāle ir viegla, iestatiet aizvaru (3) stāvoklī “1”, “2” vai “3”
(“3” atbilst vieglākajai jeb sausai zālei).
• Izvēlieties iestatījumu un pagrieziet maisa aizvaru (3), līdz
vēlamais skaitlis (iestatījums) ir vērsts pret jums.
• Iestatījumu var izmainīt, palaižot vaļīgāk stiprinājumus (4 un
5), noņemot/pagriežot kloķi (3) un vēlreiz pievelkot.
