Руководство по эксплуатации владельца Cybex
24

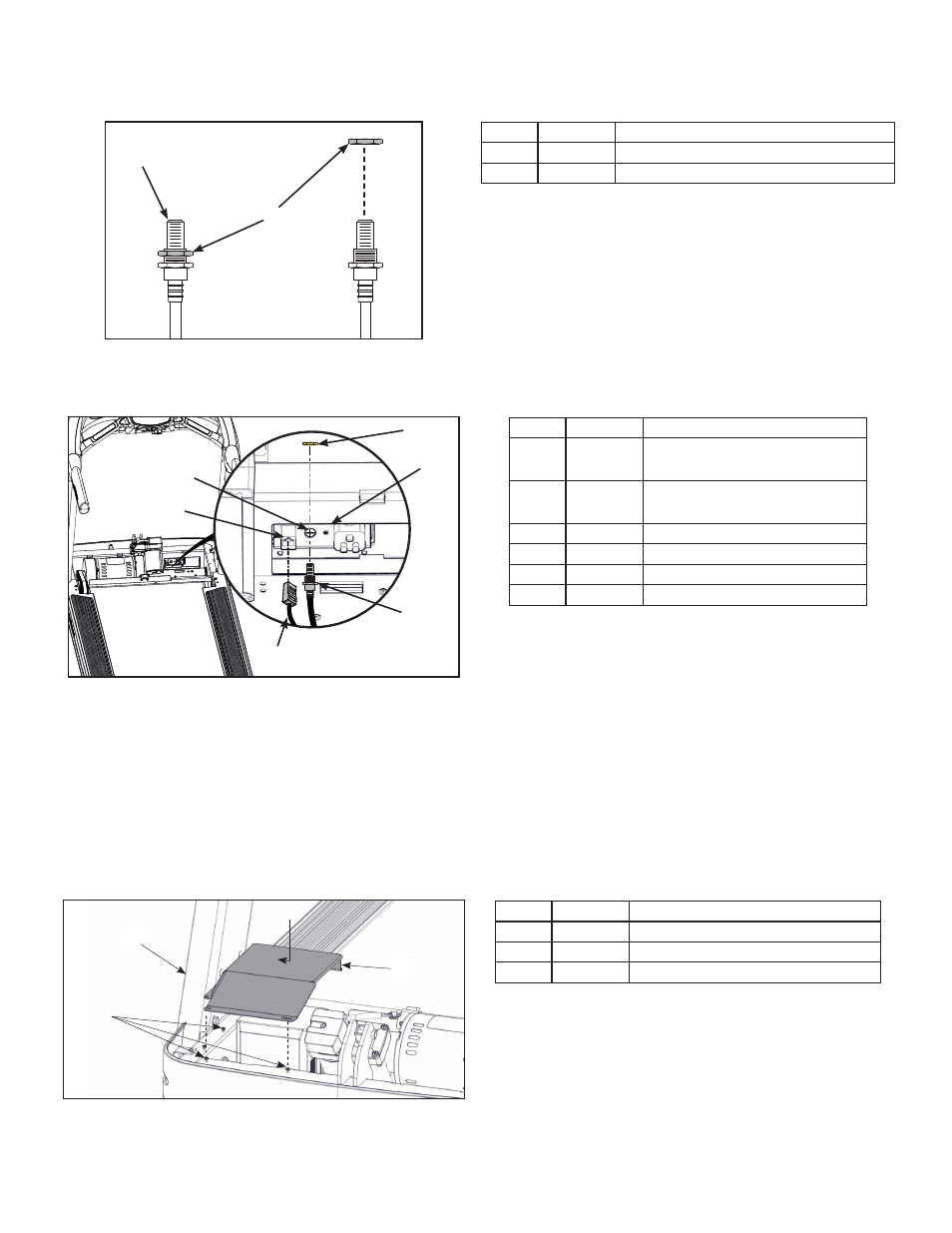

2. Вынуть гайку на конце кабеля аудио/видео.
1
2
Деталь Описание
1
Кабель аудио/видео
2
Гайка
3. Вставить кабель аудио/видео в D-образный разъем на крепежной пластине с лицевой
стороны устройства.
5
6
3
4
1
2
Деталь Описание
1
Разъем для аудио/видео
кабеля
2
6
Соединительное
устройство CSAFE
3
Гайка
4
Крепежная пластина
5
Кабель аудио/видео
6
Кабель CSAFE, красный
4. Вручную установить удаленную во втором шаге гайку на кабель аудио/видео.
5. С помощью гаечного ключа с открытым зевом на 14 мм установить кабель аудио/видео
на крепежной пластине с лицевой стороны устройства.
6. Вставить кабель CSAFE в соединительное устройство CSAFE на передней панели
Установить щиток.
Используя крестовую отвертку, затянуть семь винтов, которыми щиток крепится к основанию.
2
3
1
Деталь Описание
1
Основание
2
Винты (7)
3
Щиток
