Руководство по эксплуатации владельца Cybex
23

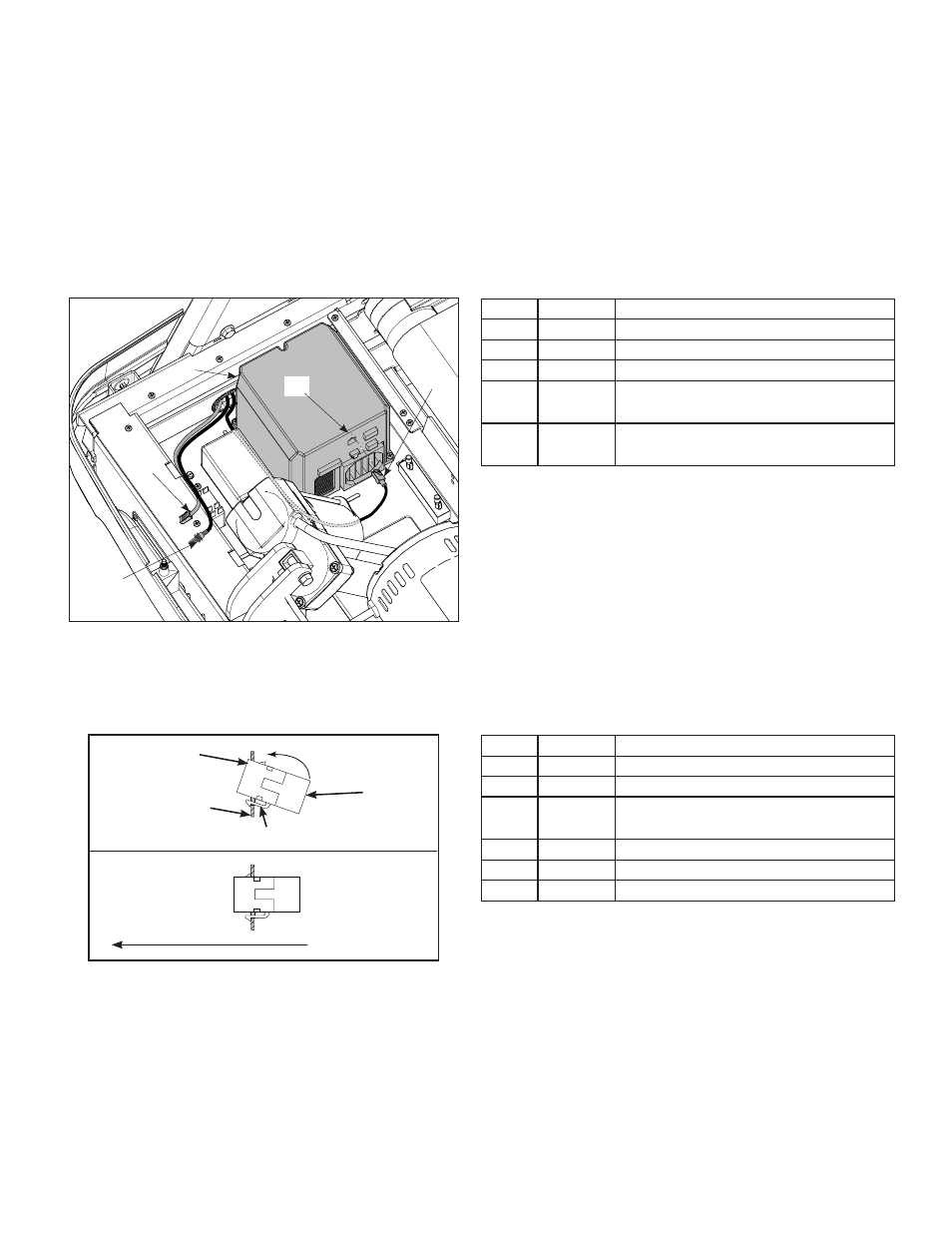

Подключить кабель дисплея
Кабель дисплея и кабель CSAFE имеют одинаковые разъемы. Кабель дисплея черный, а
кабель CSAFE красный.
1. Направить кабель дисплея и кабель CSAFE под другими кабелями по направлению к
основанию.
2. Вставить кабель дисплея, расположенный на нижней части собранных стоек, в
коммуникационный порт контроллера.
3
4
5
2
1
Деталь Описание
1
Контроллер
2
Коммуникационный порт
3
Кабель дисплея, черный
4
Кабель CSAFE, красный
(опционально)
5
Коаксиальный кабель
(опциональный)
Установить дополнительные кабели аудио/видео и CSAFE
1. Вставить соединительное устройство CSAFE в крепежную пластину, зацепив нижней
петлей за крепежную пластину и защелкнув верхнюю петлю.
2
1
4
3
5
6
Деталь Описание
1
Верхняя петля
2
Крепежная пластина
3
6
Соединительное устройство
CSAFE
4
Нижняя петля
5
Установлено
6
Передняя панель
