Руководство пользователя для Cybex

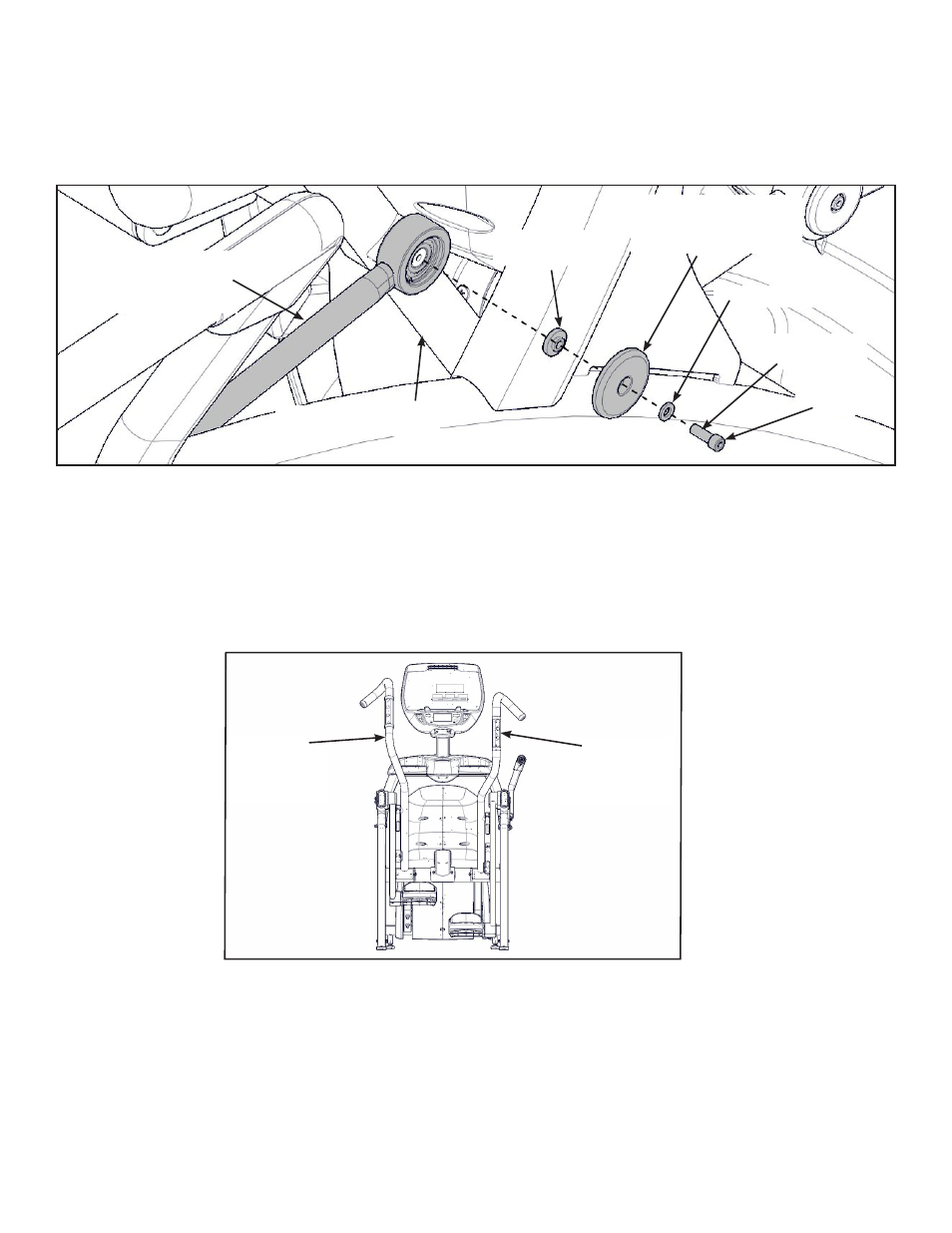

Установка правой соединительной тяги
1. Поверните правую рукоять в сборе вверх и вставьте правую соединительную тягу в
правый рычаг.
Правая
соединительная
тяга
Заглушка для
соединительной
тяги
Винт
Шайба
Правый рычаг
Фланцевая
прокладка
Средство
Loctite
2. Нанесите на винт каплю средства Loctite.
3. Установите винт, шайбу, заглушку для соединительной тяги и фланцевую прокладку с
помощью шестигранного торцевого гаечного ключа на 3/16 дюймов.
4. Затяните винт с усилием не менее 90 дюймов/фунт.
Убедитесь в том, что рукояти в сборе установлены в правильном положении.
Правильное
положение
Левая
рукоять в
сборе
Правая
рукоять в
сборе
