41
Руководство пользователя для Cybex

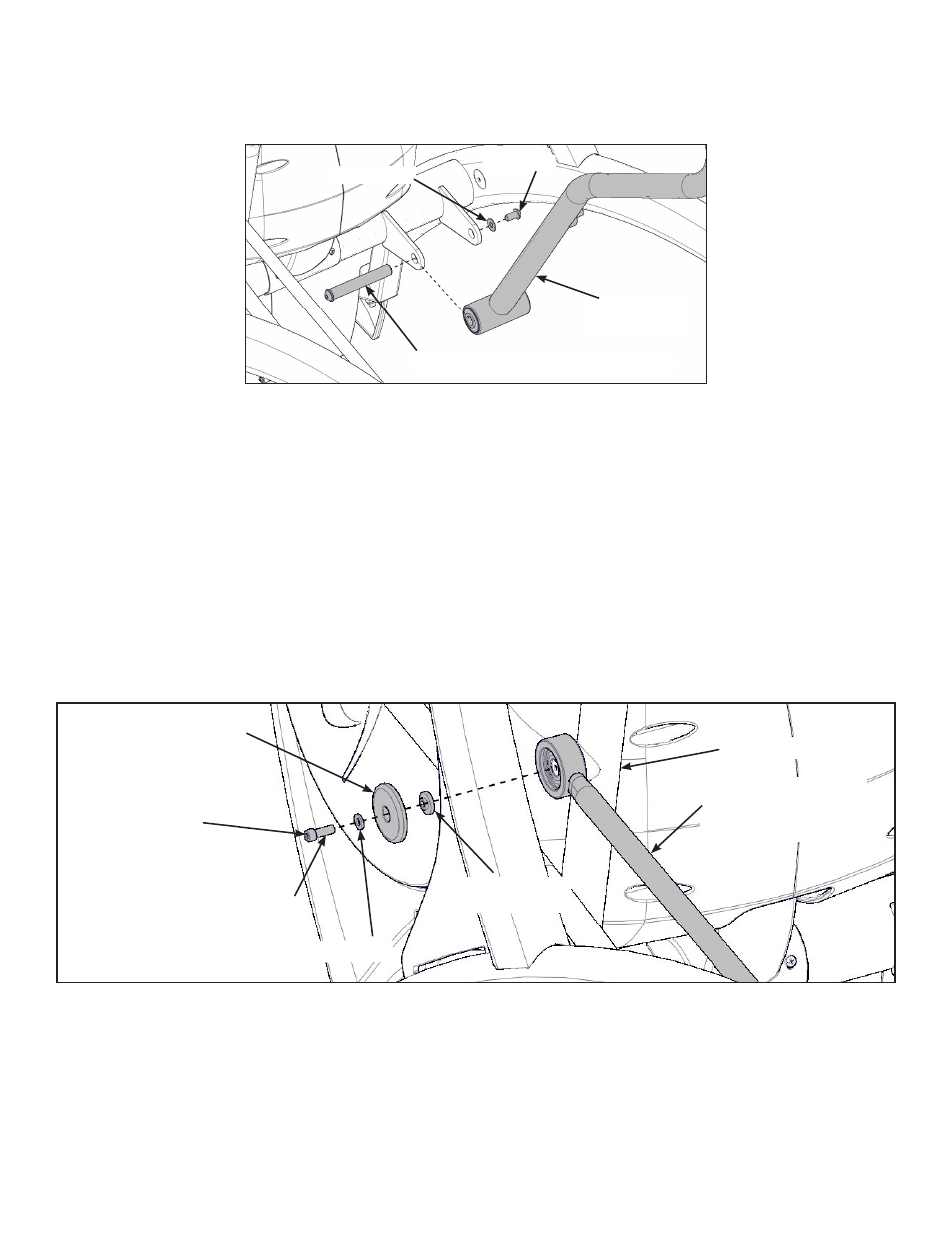

7. С помощью двух шестигранных торцевых гаечных ключей на 7/32 дюйма снимите винт и
шайбу с правой рукояти в сборе.
Правая
рукоять
Шайба
Винт
Шарнирный палец в сборе
8. Вытяните шарнирный палец в сборе и снимите правую рукоять в сборе.
9. Переверните правую рукоять в сборе на 180 градусов.
10. Нанесите средство Loctite на внутреннюю резьбу шарнирного пальца и винт.
11. Установите на место правую рукоять в сборе и вставьте обратно на место шарнирный
палец в сборе.
12. С помощью двух шестигранных торцевых гаечных ключей на 7/32 дюйма установите
винт и шайбу на правую рукоять в сборе.
Установка левой соединительной тяги
1. Поверните левую рукоять вверх и вставьте левую соединительную тягу в левый рычаг.
Левая
соединительная
тяга
Заглушка для
соединительной
тяги
Винт
Шайба
Левый рычаг
Фланцевая
прокладка Средство Loctite
2. Нанесите на винт каплю средства Loctite.
3. Установите винт, шайбу, заглушку для соединительной тяги и фланцевую прокладку с
помощью шестигранного торцевого гаечного ключа на 3/16 дюймов.
4. Затяните винт с усилием не менее 90 дюймов/фунт.
