Руководство пользователя для Cybex
Подъем и перемещение тренажера
1. Снимите крупные болты и транспортировочные опоры. На данном этапе не снимайте
упаковочный материал с соединительных рычагов. Это необходимо для защиты краски
от царапин во время сборки.
2. Крепко возьмитесь за каждую из задних опорных стоек и поднимите. Для этой процедуры
необходимо по одному человеку с каждой стороны.
3. Соблюдая правильную технику подъема, поднимите нижние задние опорные стойки так,
чтобы передние транспортировочные колеса могли катиться по полу.
4. Переместите тренажер к месту предполагаемой установки.
5. Опустите задние опорные стойки.

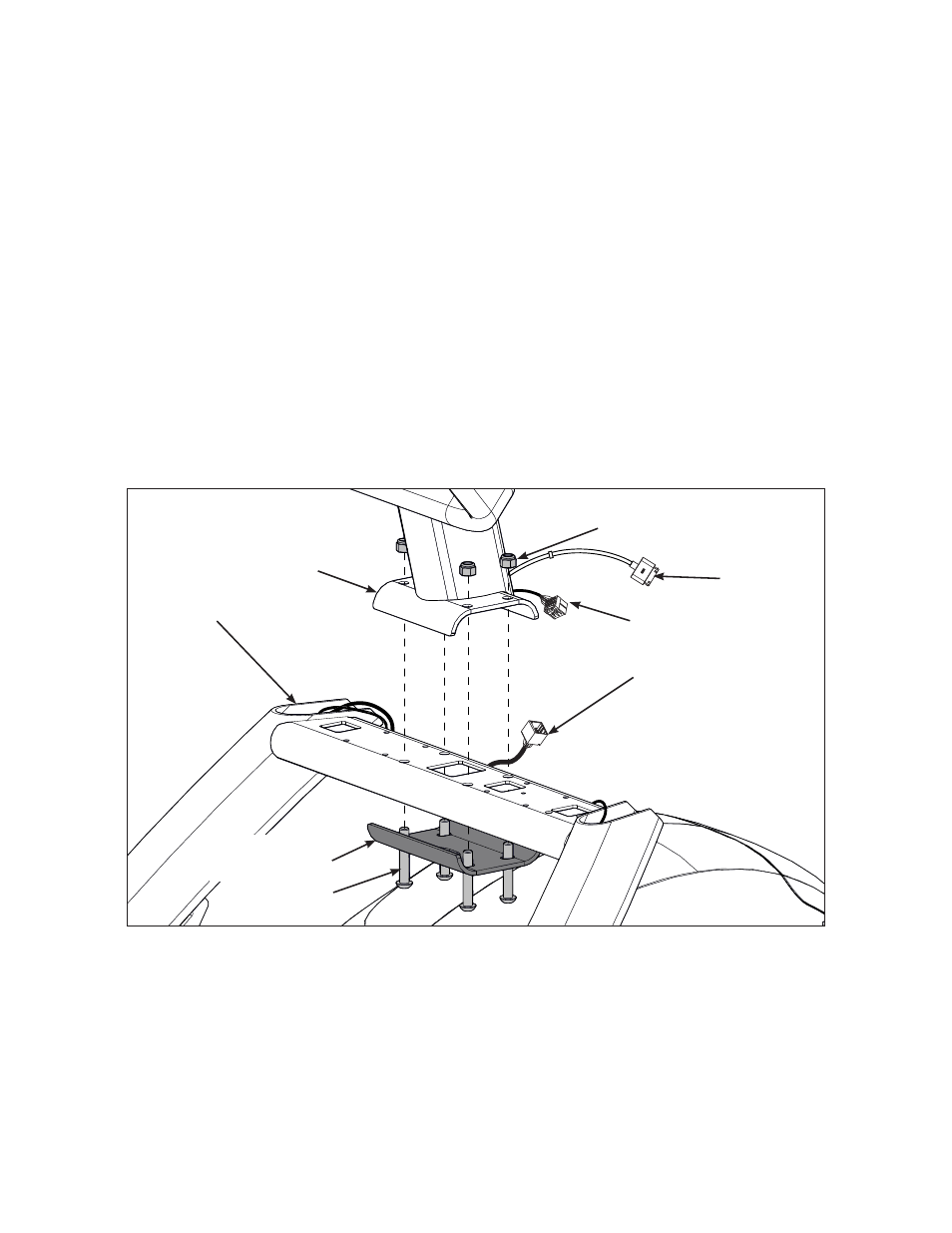

Монтаж консоли 771A в сборе.
1. Разместите консоль в соответствующем месте на раме. Не пережмите кабели при
опускании консоли.
Верхний кабель
дисплея
Консоль
Контргайки
(4)
Болты (4)
Нижний
кронштейн
iPod-
кабель
Рама
Нижний кабель
дисплея
2. Вставьте (снизу) нижний кронштейн и четыре болта в раму и консоль.
3. Вручную закрутите на болтах четыре контргайки.
4. Затяните четыре болта и контргайки с помощью шестигранного торцевого гаечного ключа
на 7/32 дюйма и гаечного ключа с открытым зевом на 9/16 дюймов.
5. Соедините между собой верхний и нижний кабели дисплея.
