Подъем и перемещение тренажера
1. Снимите крупные болты и транспортировочные опоры. На данном этапе не снимайте
упаковочный материал с соединительных рычагов. Это необходимо для защиты краски
от царапин во время сборки.
2. Крепко возьмитесь за каждую из задних опорных стоек и поднимите. Для этой процедуры
необходимо по одному человеку с каждой стороны.
3. Соблюдая правильную технику подъема, поднимите нижние задние опорные стойки так,
чтобы передние транспортировочные колеса могли катиться по полу.
4. Переместите тренажер к месту предполагаемой установки.
5. Опустите задние опорные стойки.

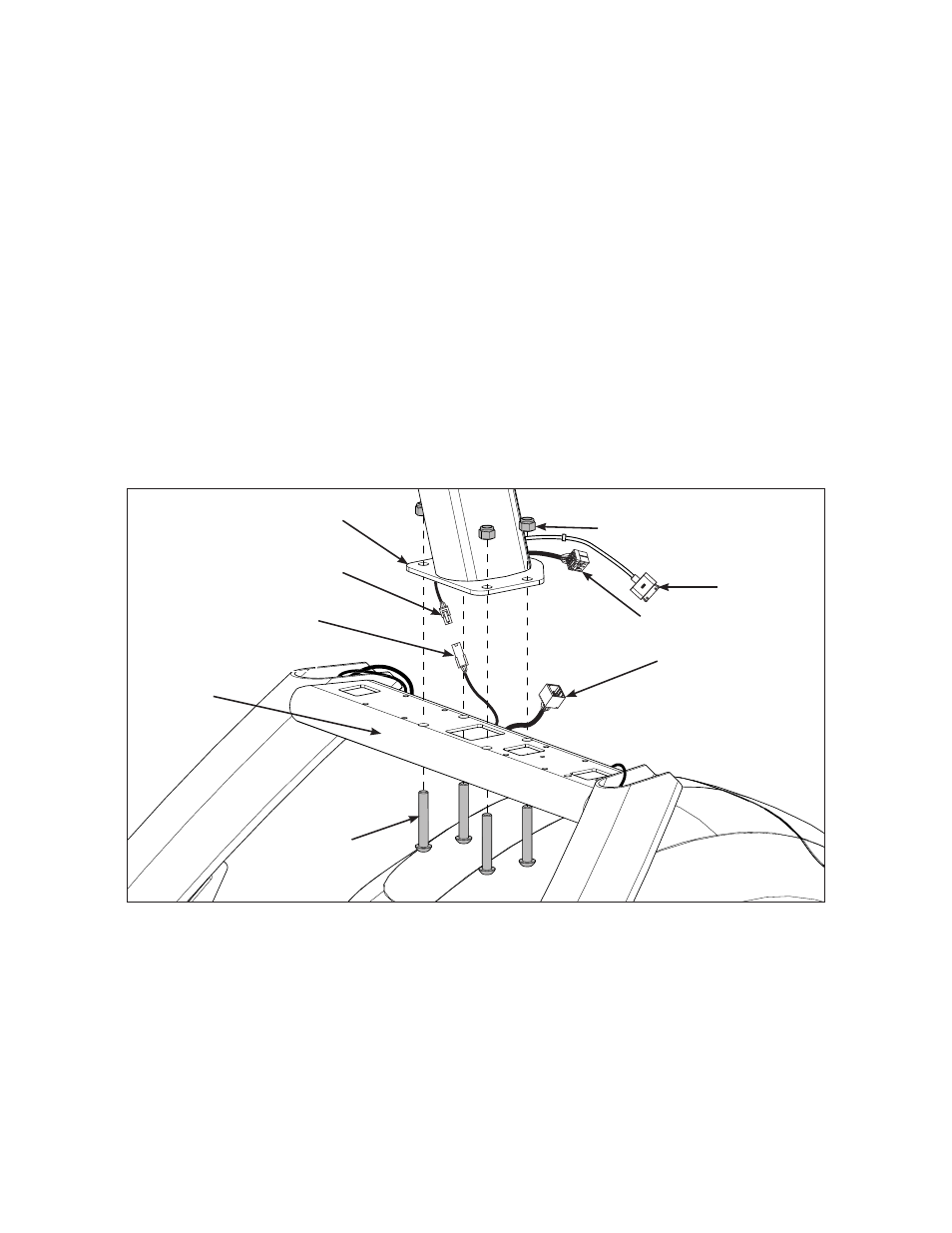

Монтаж консоли 771AT в сборе.
1. Разместите консоль в соответствующем месте на раме. Не пережмите кабели при
опускании консоли.
Нижний кабель для
измерения частоты
пульса
Верхний кабель для
измерения частоты
пульса
Верхний кабель
дисплея
Консоль
Контргайки (4)
Болты (4)
iPod-
кабель
Рама
Нижний кабель
дисплея
2. Вставьте (снизу) четыре болта в раму и консоль.
3. Вручную закрутите на болтах четыре контргайки.
4. Затяните четыре болта и контргайки с помощью шестигранного торцевого гаечного ключа
на 7/32 дюйма и гаечного ключа с открытым зевом на 9/16 дюймов.
5. Соедините между собой верхний и нижний кабели для измерения частоты пульса.
6. Соедините между собой верхний и нижний кабели дисплея.
