Если вашему компьютеру не нужны технические средства для установки , убедитесь, что отверстия в аппаратном блоке совмещены с отверстиями
ленточного накопителя (смотрите Рисунок 4).

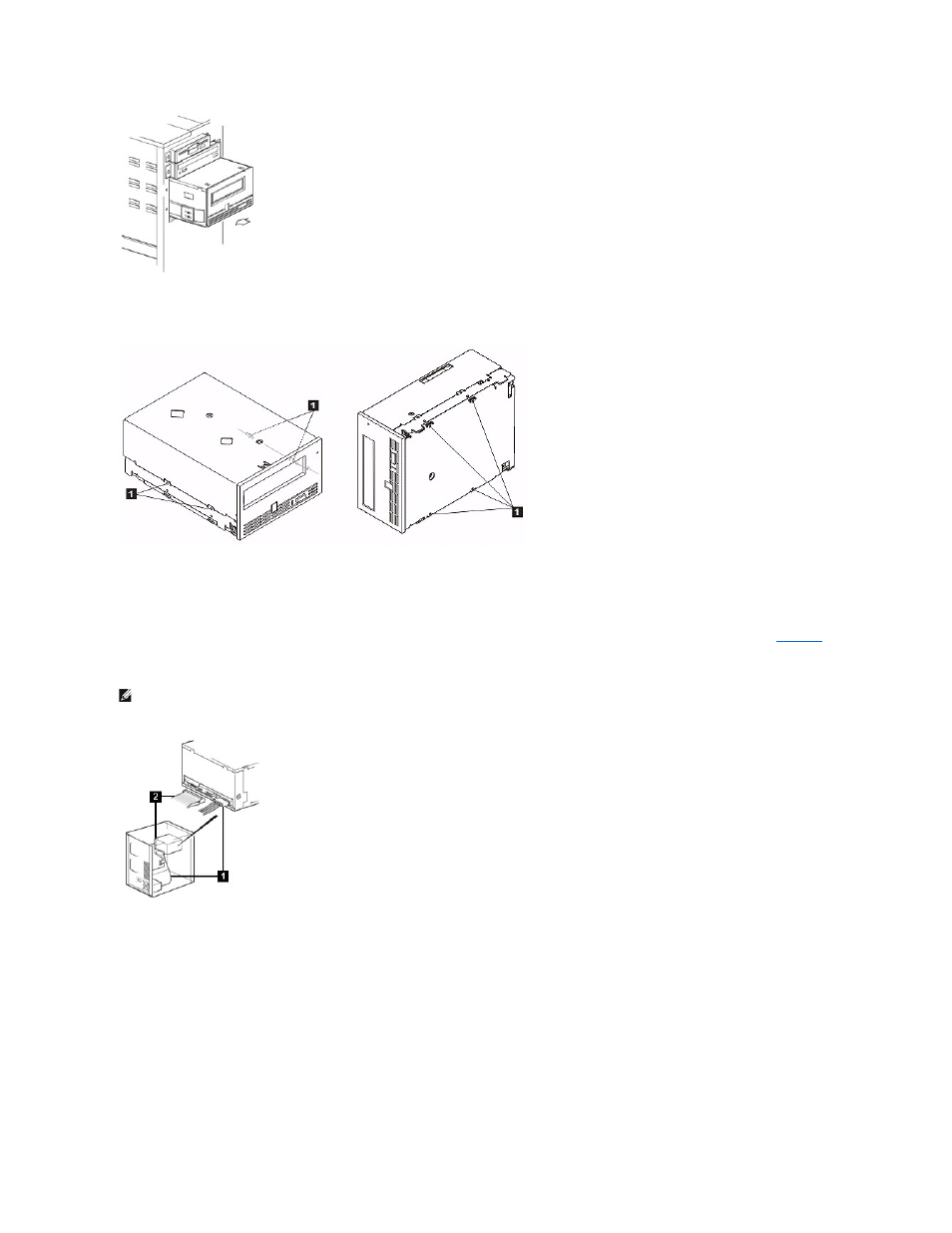

Рисунок 4. Монтажные отверстия на накопителе
1. Отверстия для установочных винтов М -3
На этом этапе не закрепляйте накопитель винтами , так как, возможно, вам придется двигать его, чтобы уложить кабели на место.
Шаг 7 — Подсоедините кабели электропитания и SCSI
Подсоедините резервный кабель электропитания от внутреннего источника питания компьютера к силовому разъему , как это показано на Рисунке 5 ,
позиция 1.
Подсоедините резервный кабель SCSI на плоском кабеле SCSI компьютера к разъему SCSI, как это показано на Рисунке 5, позиция 2.
Рисунок 5. Подсоединение кабелей электропитания и SCSI
1. Кабель питания
2. Кабель SCSI
Шаг 8 — Закрепите накопитель
Ленточный накопитель можно установить несколькими способами . Убедитесь, что в вашем распоряжении есть надлежащие монтажные направляющие
или салазки и соответствующие винты (М-3). В некоторых компьютерах нужно вставить накопитель в отсек для носителей и прикрепить его
непосредственно к компьютеру .
Рисунок 6. Закрепление накопителя
ПРИМЕЧАНИЕ : Если накопитель является последним устройством в цепи SCSI, он должен быть заглушен.
