Подключение через симметричный вход аудио

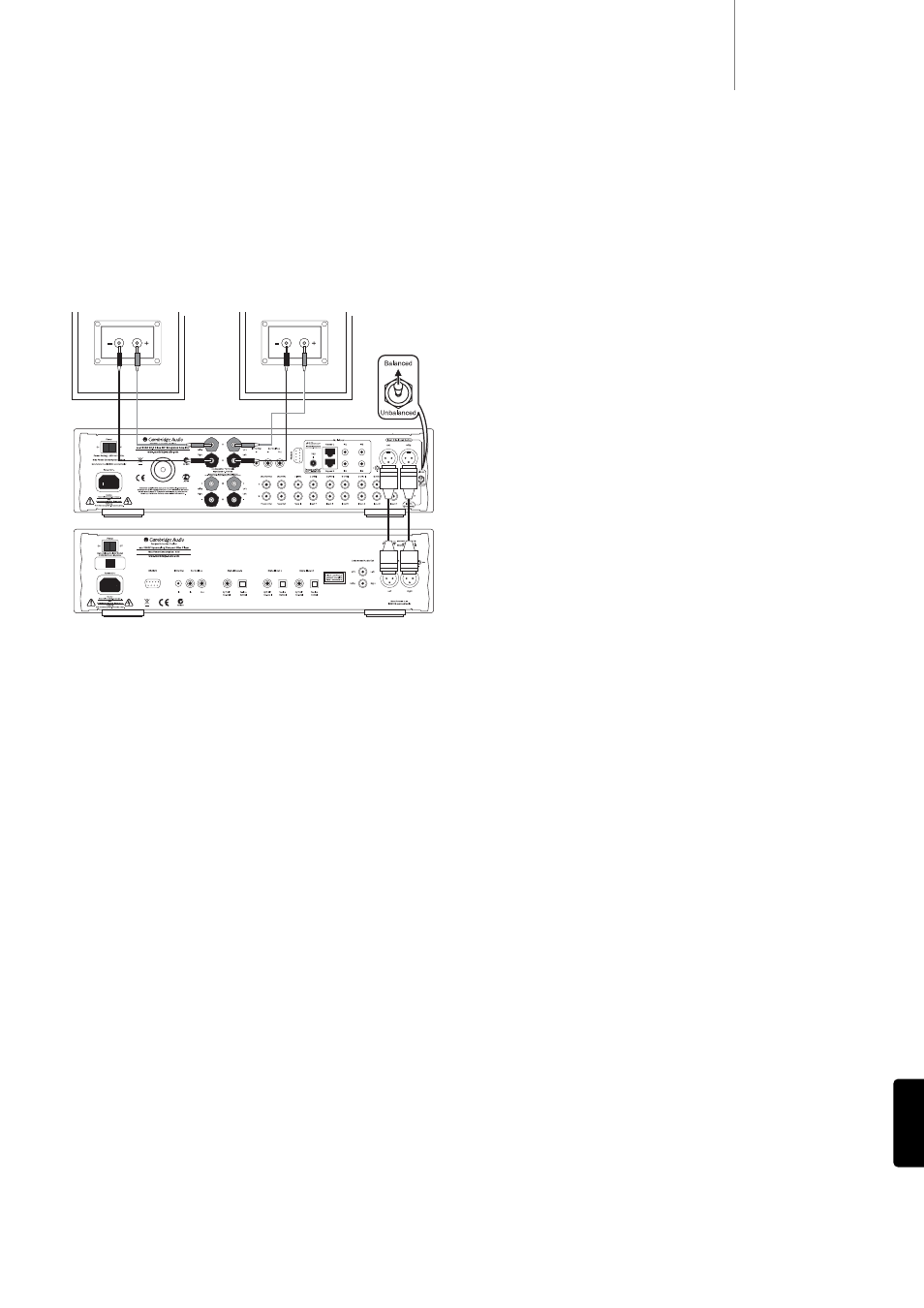

На представленной ниже схеме показано подключение к усилителю
840A V2 CD-плеера Azur 840C с повышающей дискретизацией
через симметричные входы с использованием трехштырьковых
разъемов XLR. К усилителю 840A V2 также может быть подключен
источник аудиосигналов, имеющий симметричные выходы,
изготовленный другим производителем.
Примечание: Переключатель входа 1 должен находиться в
положении "Balanced" (Симметричный).
Подключение аудиосистемы через симметричные входы
способствует снижению шума, генерируемого в цепях питания, а
также токами в цепи заземления. Принцип симметричного
подключения заключается в получения нужного вам сигнала с
помощью вычитания сигналов с использованием трехпроводного
соединения. По одному из сигнальных проводов (горячий провод,
или провод синфазного сигнала) поступает нормальный сигнал, а по
второму сигнальному проводу (холодный провод, или провод
сигнала в противофазе) поступает фазоинвертированный сигнал.
На симметричном входе формируется разностный сигнал. Сигналы
шума, которые имеют одинаковую амплитуду в обоих сигнальных
проводах (синфазная помеха) убираются с помощью вычитания.
Еще одним преимуществом такого подключения является то, что
происходит удвоение уровня входного сигнала и повышение
отношения сигнал/шум.
Оптимальная работа усилителя 840A V2 и CD-плеера 840C
обеспечивается при использовании подключения через
симметричный вход.
