110

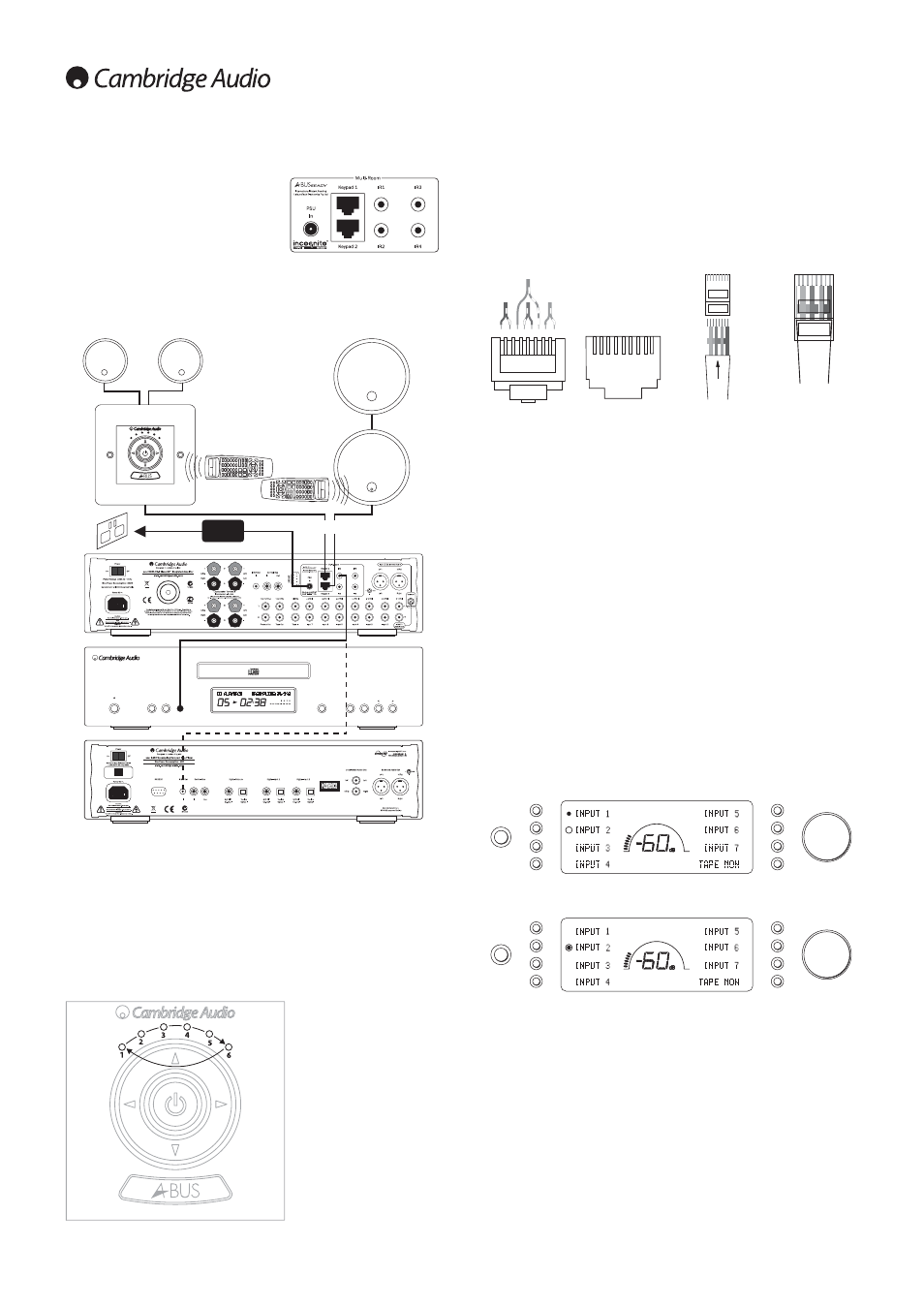

В усилителе 840A V2 имеются выходы
Incognito Ready/A-BUS Ready,
позволяющие использовать этот
усилитель в многокомнатной системе. К
усилителю 840A V2 может быть
подключен один или два снабженных
усилителем клавишных пульта
(используется кабель Cat5/5e со штекерами RJ45) для получения
многокомнатной аудиосистемы в одной или в двух соседних комнатах
или зонах. Питание клавишных пультов осуществляется от внешних
источников питания (также должны быть приобретены),
подсоединяемых с помощью кабелей Cat5/5e, и в соседних комнатах
требуется наличие электрической розетки.
840A V2 соответствует системе Incognito Ready Type II. Это означает, что
клавишные пульты могут работать независимо от усилителя в плане
регулирования громкости/басов/верхних частот и т. д., могут независимо
друг от друга включаться и выключаться, а также могут принимать
команды от источника сигналов, отличного от того, который в данный
момент выбран в усилителе. Однако оба клавишных пульта могут
принимать команды только от одного и того же источника сигналов.
A-BUS – это стандарт, обеспечивающий совместимость оборудования
разных производителей, поэтому также могут использоваться A-BUS-
совместимые клавишные пульты других производителей. При
использовании нашего пульта Incognito KP10 реализуются некоторые
дополнительные функции, например, вы можете переключать входы
740A с клавишного пульта (Здесь показана модель EU):
Подключения к выходам Incognito Ready / A-BUS Ready усилителя 740А
выполняются с помощью кабеля Cat-5 (со штекером RJ45).
Подключение контактов штекера RJ45 должно соответствовать
стандарту EIA/TIA 568A:
Для выполнения управления источниками сигналов из других комнат
излучатель ИК сигналов управления (пульт ДУ IR10) подключается к
одному из ИК выходов на задней панели блока, а затем закрепляется
перед окном приемника ИК сигналов на блоке источника аудио сигналов.
Кроме этого, в выпускаемых нами изделиях, имеющих выходы для
излучателя ИК сигналов управления, может использоваться провод со
штекерами mini-jack - mini-jack. Команды управления, полученные
клавишными пультами, теперь могут посылаться на источники аудио
сигналов через усилитель 840A V2.
Таким образом, можно выполнять управление работой источников аудио
сигналов из других комнат, используя для этого собственные пульты ДУ
источников аудио сигналов, или обучаемый пульт ДУ. Обучаемый пульт
ДУ Incognito LR10 может использоваться для управления всеми
функциями клавишных пультов, “обучите” пульт ДУ кодам
дистанционного управления источника сигналов (включая источники
аудио сигналов других производителей), и переключайте входы
источников на 840A V2 с помощью пульта ДУ.
На дисплее, расположенном на передней панели усилителя 840A V2,
дополнительные зоны многокомнатной системы отображаются с
помощью окружности, расположенной рядом с источником входного
сигнала (см. рис. 1). При прослушивании с того же источника сигналов,
внутри окружности отображается сплошной кружок (см. рис. 2).
Fig. 1 – Один или оба клавишных пульта принимают сигналы от источника
(Input 2), отличного от того, который выбран в усилителе (Input 1).
Fig. 2 – Один или оба клавишных пульта принимают сигналы от того же
источника (Input 2), что и источник, выбранный в усилителе (Input 2).
Для получения более подробной информации относительно
многокомнатной системы свяжитесь с вашим местным дилером
компании Cambridge Audio или посетите сайт: www.cambridge-audio.com
Многокомнатные подключения
Порядок выбора:
1. Вход 1
2. Вход 2
3. Вход 3
4. Вход 4
5. Вход 5
6. Вход 6 (кассетная дека)
Standby / On Stop Play Pause Open
Close Select Menu Skip
Scan
azur 840C
Upsampling Compact Disc Player
PROGRAM
PS5
LR10
Cat5/5e (up to 30m / 100ft)
IR10
Mini-jack lead
Speakers (e.g. SS10)
connected via
speaker cable
KP10-EU keypad
840C
840A V2
AS10
Active
Speaker
AS10
Passive
Speaker
Mode
Volume
Mode
Volume
6 5 4 3 2 1 7 8
Вид на штекер
разъема со
стороны
контактов
3 4 5 6 7 8 2 1
Вид на гнездо Собрать парами,
зачистить и
вставить в
штекер RJ45
Обжать провода,
установленные
на своих местах
Цвет провода:
1. Зеленый или белый
2. Зеленый
3. Оранжевый или белый
4. Голубой
5. Голубой или белый
6. Оранжевый
7. Коричневый или белый
8. Коричневый
