Cambridge Audio Azur 840A V2 - Инструкция (Страница 10)

108
Инструкции по эксплуатации

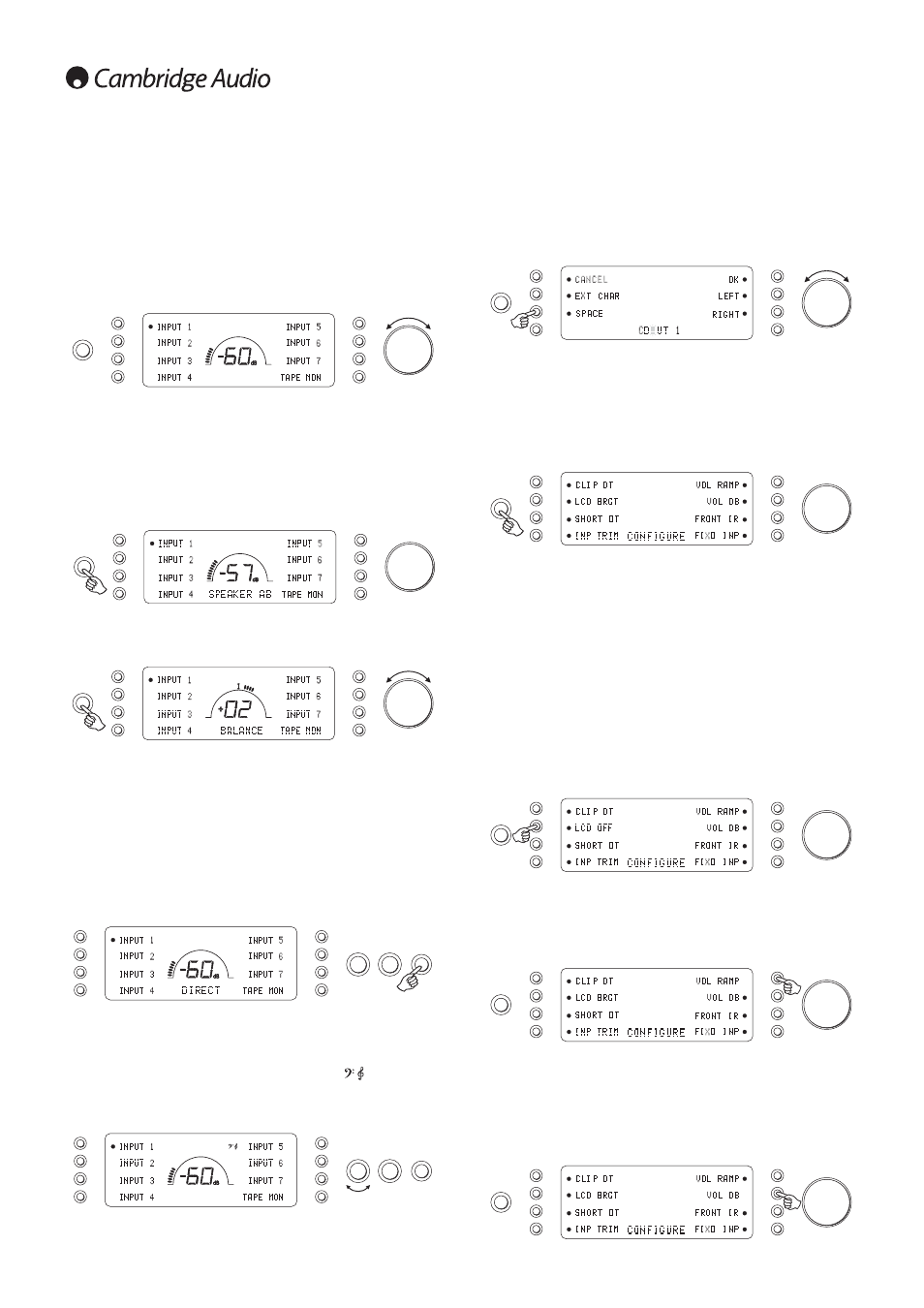

На передней панели усилителя 840A V2 имеется изготовленный по особому
заказу дисплей, на котором отображается текущее состояние усилителя, и
который позволяет осуществлять доступ к меню настроек конфигурации
системы 840A V2. Здесь вы можете выполнять персональные настройки
усилителя. Обеспечена удобная навигация в системе меню, включение и
выключение функций осуществляется просто с помощью кнопок выбора
источника аудио сигналов (сплошной кружок – функция включена, кружка нет
– функция выключена), а увеличение/уменьшение установок выполняется с
помощью ручки регулятора уровня громкости.
Volume (Уровень громкости)
Регулировка уровня громкости выполняется с помощью расположенной на
передней панели ручки регулятора Volume (или с помощью клавиш на пульте
ДУ). При выполнении регулировки уровня громкости на дисплее
регистрируется изменение уровня громкости в децибелах (dB). Показание
‘OdB’ соответствует максимальному уровню громкости, при уменьшении
уровня громкости показания увеличиваются в сторону отрицательных
значений. Уровень громкости также может регистрироваться в единицах
громкости (0-96) (переключение единиц измерения уровня громкости
выполняется в меню настройки конфигурации системы).
Speaker A/B (Динамики А/В)
Нажмите кнопку Speaker A/B для выбора пары динамиков, подключенных к клеммам,
расположенным на задней панели усилителя: пары динамиков A, B или A и B.
Balance (Стереобаланс)
Для того чтобы войти в режим регулировки стереобаланса, нажмите кнопку
Mode. На дисплее появляется BALANCE (СТЕРЕОБАЛАНС), и после этого
может выполняться регулировка стереобаланса с помощью регулятора
уровня громкости. Еще раз нажмите кнопку Mode для того, чтобы вернуться в
режим регулировки уровня громкости, или подождите 5 секунд, после чего
усилитель 840A V2 автоматически выйдет из режима регулировки баланса.
Bass (Басы) и Treble (Верхние частоты)
С помощью этих регуляторов выполняются регулировки тембра звука. Эти
регуляторы изменяют звуковые сигналы, подаваемые на динамики, и на гнезда
выхода предусилителя; они не изменяют сигналы, выводимые через гнезда
выхода Tape Out (выход кассетной деки). При воспроизведении диска CD с
высококачественной записью на хорошем CD-плеере регулировка тембра не
требуется, и может быть отключена с помощью нажатия кнопки Direct (Прямой).
При этом цепи регулировки тембра полностью обводятся, что обеспечивает
максимальную верность воспроизведения звука. Если воспроизводится
низкокачественная запись, или на качество звука влияют другие факторы, то
для улучшения качества звука можно использовать регуляторы тембра. Для
использования регуляторов тембра нажмите кнопку Direct (Прямой), на
дисплее загорается пиктограмма Басы/Верхние частоты ( ), указывая тем
самым на то, что эти регулировки активированы, и что режим прямого входа
выключен. Нажмите на регулятор Bass или Treble, чтобы регулятор
выдвинулся наружу для выполнения регулировки. После выполнения
регулировки снова утопите регулятор.
840A V2 запоминает, для каких входов выбран прямой режим. Например,
регулировка тембра может автоматически активироваться для входа Tuner
(Тюнер), но не будет активироваться для входа CD.
Инструкции по эксплуатации
В 840A V2 имеются различные настройки, выполняемые пользователем.
Входам усилителя могут быть назначены имена, соответствующие
подключенным к ним источникам аудио сигналов, и каждый вход может быть
отрегулирован таким образом, чтобы при переключении входов громкость
звука не менялась.
Изменение имени входа (назначение входу имени)
Для того чтобы изменить имя входа нужно нажать соответствующую кнопку
выбора входа и удерживать ее в нажатом положении в течение 4 с. Например,
если к входу 1 подключен CD-плеер, назначьте этому входу имя “CD”. Буквы
выбираются путем прокрутки имеющихся знаков с помощью вращения ручки
регулятора громкости. Для выбора нужной буквы нажмите кнопку LEFT (ВЛЕВО)
или RIGHT (ВПРАВО). Для обеспечения доступа к расширенному набору знаков
нажмите EXT CHAR (РАСШИРЕННЫЙ НАБОР ЗНАКОВ). Для подтверждения
установки и выхода из меню изменения имени входа нажмите OK.
Меню настройки конфигурации системы
Для входа в меню настройки конфигурации системы нажмите и удерживайте
в нажатом положении кнопку Mode. В меню имеются следующие пункты: Clip
detector (Детектор срезания сигнала), LCD brightness (Яркость ЖК-дисплея),
Speaker short detector (Детектор КЗ динамика), Input gain trim (Настройка
усиления уровня входа), Volume ramp (Линейное изменение громкости), Volume
display (Отображение уровня громкости), Front IR (Приемник инфракрасных
сигналов на передней панели), и Fixed input gain (Фиксированное усиление
уровня входа).
Для выхода из меню и подменю настройки конфигурации нажмите кнопку
Mode еще раз.
Детектор срезания сигнала / Детектор КЗ динамика
См. раздел ‘CAP5’ данного руководства, где представлена более подробная
информация относительно функций регистрации срезания сигнала и
короткого замыкания (КЗ) между клеммами для подключения динамиков. Обе
эти функции усилителя 840A V2 могут быть включены (устанавливается по
умолчанию) или выключены.
Яркость подсветки ЖК-дисплея
Нажмите в меню настройки конфигурации системы кнопку выбора входа LCD
(ЖК-дисплей), чтобы выбрать нужную установку яркости задней подсветки
расположенного на передней панели усилителя ЖК-дисплея (bright
(яркая)/dim (тусклая)/off (выкл.)). Для выхода из меню настройки нажмите
кнопку Mode.
Линейное изменение громкости
Когда усилитель 840A V2 переключается из режима работы в режим
ожидания, автоматически выполняется линейное снижение уровня громкости,
а когда усилитель переключается из режима ожидания в режим работы,
автоматически выполняется линейное увеличение уровня громкости. Для
выключения этой функции нажмите кнопку выбора входа VOL RAMP в меню
настройки конфигурации системы. Для выхода из меню настройки нажмите
кнопку Mode.
Отображение на дисплее уровня громкости
Mode
Volume
Speaker A/B
Volume
Mode
Volume
Bass Treble Direct
Mode
Volume
Mode
Volume
Mode
Volume
Mode
Volume
Bass Treble Direct
Mode
Volume
