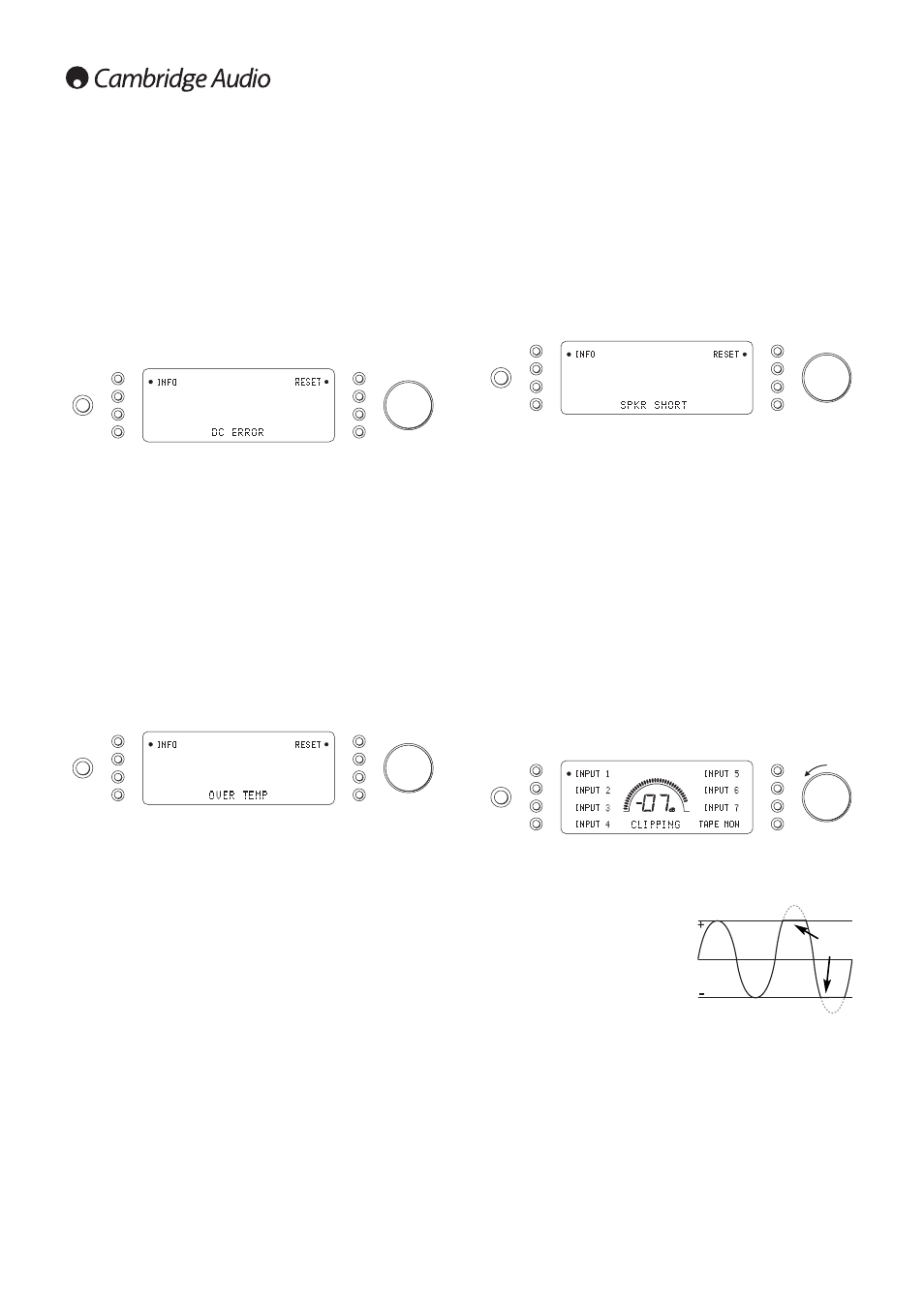

CAP5 – Пятикратная защита
Компания разработала собственную систему защиты, которая
обеспечивает высокую надежность и длительный срок службы
усилителей и подключенных к ним динамиков. Примечание: Вследствие
высокой чувствительности системы защиты CAP5 существует
вероятность того, что наводки от питающей сети могут приводить к
ложным срабатываниям системы CAP5. Система защиты включает в
себя пять основных методов защиты:
1. Обнаружение составляющей постоянного тока
Индикация – Блок отключился во время работы, на дисплее мигает “DC
ERROR” (ОШИБКА СОСТАВЛЯЮЩЕЙ ПОСТОЯННОГО ТОКА). Нажмите
кнопку выбора входа INFO для вывода на экран краткого описания
процедуры нахождения и устранения неисправности, или прочтите
представленную ниже информацию.
Описание - CAP5 отключает подачу сигнала на динамики, если в
выходном сигнале усилителя обнаруживается высокая составляющая
постоянного тока, вызванная внутренней неисправностью. Такие
неисправности возникают очень редко, но их обнаружение
обеспечивает защиту дорогостоящих динамиков.
Решение проблемы – Вследствие высокой чувствительности схемы
обнаружения составляющей постоянного тока при сильном срезании
сигнала может произойти срабатывание схемы защиты от высокой
постоянной составляющей. При возникновении этой неисправности
нажмите кнопку выбора входа RESET, затем нажмите кнопку Standby/On
для того, чтобы снова включить питание, и проверьте работу усилителя
при установке низкого уровня громкости. Если эта защита снова
срабатывает, обратитесь за помощью к своему дилеру.
2. Обнаружение превышения температуры
Индикация – Блок отключился во время работы, на дисплее мигает
“OVER TEMP” (ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ). Нажмите кнопку
выбора входа INFO для вывода на экран краткого описания процедуры
нахождения и устранения неисправности, или прочтите представленную
ниже информацию.
Описание – Превышение температуры (перегрев) усилителя возникает,
когда в усилителе установлен высокий уровень громкости, и при этом
используются динамики с низким сопротивлением. Система CAP5
постоянно контролирует температуру выходных транзисторов
усилителя. Когда контролируемая температура достигает предельного
значения, усилитель автоматически выключается. В этом случае нужно
дать усилителю остынуть в течение не менее 15 минут. Если усилитель
полностью не остынет, то после его повторного включения температура
может снова быстро подняться до предельного значения. При
использовании динамиков с низким сопротивлением температура в
усилителе будет увеличиваться быстрее, так как усилитель будет
работать с большей нагрузкой. Если усилитель установлен внутри
шкафа, или если вентиляционные отверстия в корпусе усилителя
загорожены, то усилитель может часто выключаться/включаться
вследствие срабатывания тепловой защиты.
Решение проблемы – Срабатывание этой защиты вызвано неправильной
эксплуатацией усилителя. Температура выходных транзисторов
усилителя достигла предельного значения. Нажмите кнопку выбора
входа RESET, и дайте блоку остынуть в течение 15 минут прежде чем
снова включить его с помощью нажатия кнопки Standby.
3. Обнаружение перегрузки по напряжению/току
Описание - Система CAP5 обеспечивает защиту от перегрузки по
напряжению и по току с помощью постоянного контроля параметров
выходных транзисторов, с тем чтобы они эксплуатировались в пределах
безопасной рабочей области (БРО). БРО – это совокупность предельных
значений параметров, установленных производителем выходных
транзисторов; в этих пределах обеспечивается надежная работа
транзисторов. В усилитель встроена схема защиты от перегрузки по
напряжению и по току для обеспечения быстрого реагирования на
временные перегрузки. При включении защиты от перегрузки по
напряжению и по току устройство будет продолжать работать, но могут
быть слышны искажения в моменты, когда устройство защищает
выходные транзисторы.
Решение проблемы – Уменьшите громкость. Если искажения все же
слышны, проверьте соединения и номинальную мощность динамиков.
4. Обнаружение короткого замыкания (КЗ)
Индикация – Усилитель не переключается из режима Ожидания в
режим Работа, и на дисплее мигает “SPKR SHORT” (КЗ динамика).
Нажмите кнопку выбора входа INFO для вывода на экран краткого
описания процедуры нахождения и устранения неисправности, или
прочтите представленную ниже информацию.
Описание – При переключении из режима Ожидания в режим Работа
система CAP5 проверяет, нет ли КЗ на клеммах динамика (на дисплее
при этом мигает “SPKR CHECK” (ПРОВЕРКА ДИНАМИКА) ). Если
сопротивление, измеренное на клеммах динамика, является слишком
низким, то блок будет оставаться в режиме Ожидание до тех пор, пока
эта неисправность не будет устранена, и пока не будет выполнена
повторная попытка переключения в режим Работа (на дисплее при этом
мигает “SPKR SHORT” (КЗ динамика)).
Решение проблемы – Срабатывание защиты вызвано неправильной
эксплуатацией усилителя. Между клеммами динамика может быть КЗ.
Перед выполнением повторной попытки переключения усилителя из
режима Ожидания в режим Работа нажмите кнопку выбора входа
RESET, и проверьте все подключения динамиков (на дисплее сначала
мигает “SPKR CHECK” (ПРОВЕРКА ДИНАМИКОВ), а затем, если нет КЗ,
начинает мигать “SPKR OK” (ДИНАМИКИ ИСПРАВНЫ).
Имеется возможность отключить функцию обнаружения КЗ динамика с
помощью кнопки SHORT DT (ОБНАРУЖЕНИЕ КЗ) в меню настройки
конфигурации системы840A V2, но делать это не рекомендуется. Это
нужно делать только в том случае, если используемые динамики имеют
очень низкое сопротивление.
5. Интеллектуальное обнаружение срезания сигнала
Индикация – Автоматически уменьшается уровень громкости, на
дисплее появляется “CLIPPING” (СРЕЗАНИЕ СИГНАЛА).
Описание – Система CAP5 обнаруживает срезание вершины сигнала при
возникновении перегрузки на выходе усилителя, которая может
привести к искажениям звука и к повреждению динамиков. Искажения
звука, вызванные срезанием вершин сигналов, возникают в тех случаях,
когда уровень выходного сигнала
выходит за пределы динамического
диапазона выхода усилителя, и когда
верхушки сигналов срезаются. Когда
система CAP5 обнаруживает срезание
сигналов, выполняется автоматическое
снижение уровня громкости. Уровень
громкости снижается до тех пор, пока
система CAP5 не зарегистрирует
выходной сигнал без искажений.
Имеется возможность отключить функцию обнаружения срезания
сигнала с помощью кнопки CLIP DT (ОБНАРУЖЕНИЕ СРЕЗАНИЯ
СИГНАЛА) в меню настройки конфигурации системы 840А V2.
Примечание: Не рекомендуется отключить функцию обнаружения
срезания сигнала, так как эта функция обеспечивает защиту усилителя
и динамиков.
