R

L

R

L

Input 1

(Unbalanced)

Input 1 Balanced Audio

GND

103

840A V2

azur

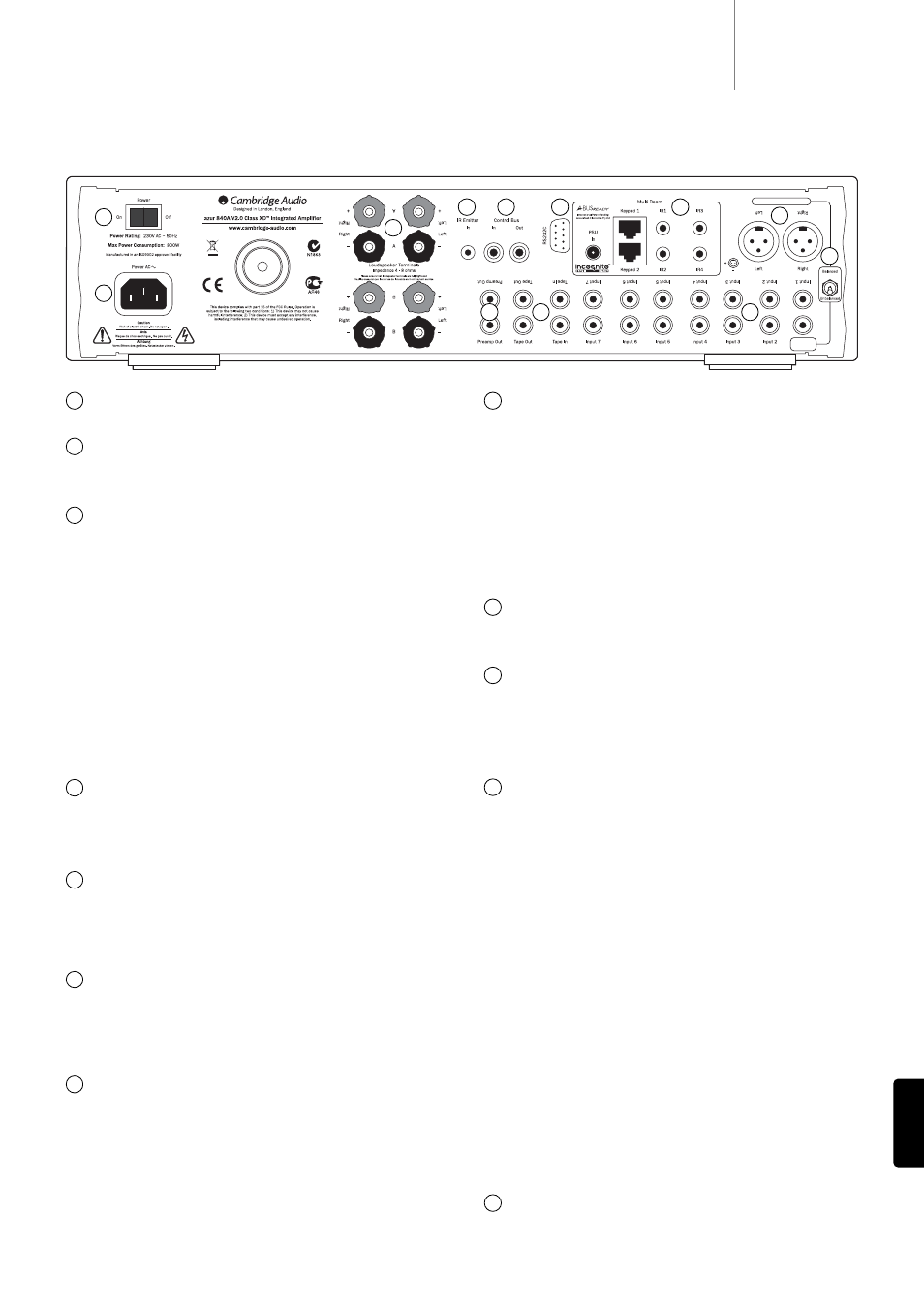

Подключения на задней панели

Выключатель питания

Используется для включения и выключения блока.

Гнездо для сетевого шнура

После выполнения всех подключений к усилителю вставьте вилку сетевого
шнура в подходящую электрическую розетку, а затем включите питание
усилителя. Теперь ваш усилитель готов к работе.

Клеммы для подключения динамиков

Имеется две пары клемм для подключения динамиков: А (клеммы для
главных динамиков) и В (клеммы для дополнительных динамиков). Обе пары
динамиков могут включаться и отключаться независимо друг от друга.
Подключите провода динамика левого канала к клеммам LEFT (ЛЕВЫЙ) + и -
, а провода динамика правого канала к клеммам RIGHT (ПРАВЫЙ) + и - .
Красная клемма всегда соответствует плюсу выходного сигнала, а черная
клемма соответствует минусу выходного сигнала.

Проследите за тем, чтобы не замкнуть накоротко клеммы для динамиков
отделившейся от скрученной жилы проволочкой. Плотно затяните клеммы
громкоговорителей для того, чтобы обеспечить хороший электрический
контакт. Слабая затяжка зажимных контактов динамиков может быть
причиной низкого качества звука.

Примечание: Если используется одна пара динамиков, то следует
подключать динамики с номинальным сопротивлением от 4 до 8 Ом. Если
подключается две пары динамиков, то следует использовать динамики с
номинальным сопротивлением от 6 до 8 Ом. Не забывайте о том, что при
подключении к выходам усилителя нескольких динамиков сопротивление
нагрузки уменьшается (мощность нагрузки увеличивается). Это приводит к
тому, что усилитель работает с большей мощностью и больше нагревается!

Приемник инфракрасных (ИК) сигналов управления

Позволяет усилителю принимать модулированные ИК сигналы команд
управления, поступающие из многокомнатной системы. Принятые команды
управления не передаются на выход шины управления. См. раздел
"Установка компонентов по выбору пользователя", где представлена более
подробная информация по данному вопросу.

Control Bus (Шина управления)

In (Вход) – Позволяет блоку принимать немодулированные команды от
многокомнатной системы и от других компонентов.

Out (Выход) – Используется для вывода команд шины управления на другой
блок. Также позволяет осуществлять управления работой некоторых аудио
компонентов с усилителя 840A V2.

RS232C

Последовательный порт RS232C позволяет осуществлять внешнее управление
работой усилителя 840A V2, используемого в системе с компонентами по выбору
пользователя. Вы можете узнать полный набор команд, посетив web–сайт
компании Cambridge Audio: www.cambridge-audio.com. Этот порт также может
использоваться специалистами компании Cambridge Audio для обновления
используемых в усилителе программных средств.

Выходы для многокомнатной системы A-BUS™
Ready / Incognito Ready™

PSU (Блок питания) – Подключите блок питания Incognito PS5 для обеспечения
питания клавишных пультов/громкоговорителей многокомнатной системы.

Keypad (Клавишный пульт) 1/2 - Подключите один или два клавишных
пульта Incognito A-BUS KP10 (или другие A-BUS совместимые клавишные
пульты), используя для этого кабель CAT5/5e. К этим гнездам также могут
быть подключены активные потолочные громкоговорители AS10.

IR (ИК) – Четыре выхода ИК сигнала для дистанционного управления
источниками аудио сигналов.

См. раздел "Установка компонентов по выбору пользователя", где представлена
более подробная информация относительно подключений и настроек.

Input 1 (Вход 1), симметричный вход аудио сигнала

Вход 1 может использоваться как несимметричный вход (гнездо для звукового
штекера/разъем тюльпан) или как симметричный вход. Может
использоваться любой из этих двух типов подключения сигнала, но не оба
одновременно. Симметричный вход обеспечивает более высокое качество
соединения, а также снижение шума и помех в соединительном кабеле, когда
к усилителю подключается источник сигнала, имеющий симметричный выход.
Назначение контактов разъема XLR: штырек 1 - Земля; штырек 2 - Горячий
(синфазный); Pin 3 - Холодный (в противофазе).

Для выбора нужного типа подключения используется переключатель
Balanced/Unbalanced (Симметричный/Несимметричный). При использовании
симметричного или несимметричного входа проследите за тем, чтобы к
неиспользуемому входу не был подключен соединительный кабель или какое-
либо оборудование, так как это может привести к ухудшению работы
усилителя. К неиспользуемому входу не должна подключаться нагрузка.

Переключатель Balanced/Unbalanced
(Симметричный/Несимметричный) входа 1

Используется для выбора нужного типа подключения при использовании
входа 1.

Входы 1-7

Эти входы могут использоваться для любых источников аудио сигналов с
"линейным выходом", например для CD-плееров, приемников цифрового
радиовещания, ЧМ/АМ тюнеров и т. п.

Примечание: Эти входы предназначены только для подключения аналоговых
аудио сигналов. К этим входам не должен подключаться цифровой выход CD-
плеера или другого источника цифрового сигнала.

Tape/Rec In/Out (Вход/Выход кассетной деки)

Эти гнезда используются для подключения к усилителю кассетной деки или
аналоговых выходов проигрывателя минидисков, портативного цифрового
плеера, или CD-рекордера. Соедините с помощью кабеля гнезда линейного
выхода рекордера с гнездами входа кассетной деки.

Вход для кассетной деки усилителя 840A V2 является "контрольным" входом
и отличается от остальных 7 входов. Для 7 нормальных входов сигнал с
выбранного для прослушивания источник аудио сигналов будет выводиться на
гнездо Tape Out (Выход на кассетную деку) для выполнения записи.
Выбранный в данный момент для прослушивания (и, возможно, записи)
источник сигнала будет отображаться на дисплее, расположенном на
передней панели усилителя.

Однако когда выбирается вход Tape Input (Вход кассетной деки), то рядом с
индикатором TAPE MON (КОНТРОЛЬ КАССЕТНОЙ ДЕКИ) появляется кружок,
указывая тем самым на то, что выполняется прослушивание сигнала с входа
кассетной деки, и сигнал с другого источника подается на выход Tape Out для
выполнения записи.

Источник записываемого сигнала также отображается с помощью кружка
рядом с выбранным входом, и может быть изменен с помощью нажатия
кнопки другого источника сигнала.

Для отключения функции контроля сигнала с кассетной деки просто нажмите

кнопку Tape Mon (Контроль кассетной деки) еще раз.

Эта функция является очень полезной, когда используется аналоговая
кассетная дека с тремя головками, которая позволяет воспроизводить во
время выполнения записи записываемый на кассету сигнал (воспроизводится
с помощью третьей головки). Это позволяет включать и выключать функцию
контроля кассетной деки для выполнения сравнения в реальном времени
записанного сигнала с записываемым сигналом для выполнения регулировки
параметров записи (см. руководство по эксплуатации 3-головочной кассетной
деки, где представлена более подробная информация по данному вопросу).

Preamp Out (Выход предусилителя)

Соедините эти гнезда с входами внешнего усилителя (усилителей) мощности
или подключите к ним активные сабвуферы.

1

1

2

3

4

6

5

8

10

11

12

2

3

7

5

6

8

9

11

4

10

9

7

12
